Bơm dầu truyền nhiệt RY80-50-250 trong nhà máy gia công bề mặt kim loại có thể được xem xét cho các hệ thống tuần hoàn dầu tải nhiệt phục vụ gia nhiệt gián tiếp. Bơm không phải thiết bị chuyên dùng để bơm trực tiếp dung dịch tẩy rửa, axit xử lý bề mặt hay dung dịch mạ.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp hơn với nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến các thiết bị cần nhiệt rồi tuần hoàn dầu trở lại.
Trong một nhà máy gia công bề mặt kim loại có sử dụng hệ thống gia nhiệt bằng dầu tải nhiệt, RY80-50-250 có thể đảm nhiệm chu trình:
Nguồn gia nhiệt → Bơm RY80-50-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Vai trò của bơm là duy trì dòng dầu liên tục, giúp năng lượng nhiệt được đưa tới khu vực công nghệ cần gia nhiệt.
Đây là hướng ứng dụng phù hợp với đặc tính của dòng RY hơn là sử dụng bơm để tiếp xúc trực tiếp với hóa chất xử lý bề mặt.
Một số công đoạn gia công bề mặt có thể cần duy trì hoặc nâng nhiệt cho thiết bị, bồn công nghệ hoặc hệ thống trao đổi nhiệt.
Trong trường hợp nguồn nhiệt được cung cấp thông qua dầu tải nhiệt, Bơm dầu truyền nhiệt RY80-50-250 có thể làm nhiệm vụ luân chuyển dầu nóng qua các bề mặt trao đổi nhiệt.
Bơm không quyết định nhiệt độ cuối cùng của công đoạn. Hệ thống gia nhiệt và điều khiển nhiệt độ đảm nhiệm việc đó, còn RY80-50-250 bảo đảm dầu tải nhiệt được vận chuyển liên tục giữa các thiết bị.
Tại điểm làm việc đang xét, RY80-50-250 đạt 60 m³/h.
Lưu lượng này cho phép vận chuyển một lượng dầu tải nhiệt tương đối lớn qua hệ thống. Nếu nhà máy có nhiều thiết bị sử dụng nhiệt hoặc mạng đường ống dài, khả năng tuần hoàn ổn định giúp quá trình truyền nhiệt được duy trì liên tục.
Tuy nhiên, lưu lượng thực tế phải được đối chiếu với yêu cầu của toàn bộ hệ thống, không nên chỉ lựa chọn bơm dựa trên công suất động cơ.
Hệ thống dầu tải nhiệt thường có đường ống, van, co cút và các thiết bị trao đổi nhiệt. Tất cả đều làm tăng trở lực dòng chảy.
Cột áp 72 m của RY80-50-250 giúp cung cấp năng lượng để dầu vượt qua các trở lực đó khi đặc tính thực tế của hệ thống phù hợp với đường đặc tính của bơm.
Đây là yếu tố quan trọng trong nhà máy có khu vực gia nhiệt nằm cách xa nguồn nhiệt hoặc có nhiều thiết bị bố trí trên cùng vòng tuần hoàn.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất theo phạm vi của dòng bơm không vượt quá 350°C.
Đặc điểm này phù hợp với vai trò tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.
Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ bắt buộc của quá trình gia công bề mặt kim loại.
Đây là điểm cần đặc biệt chú ý.
Tài liệu của dòng RY chỉ xác định bơm phù hợp với môi chất có tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, không nên mặc định sử dụng RY80-50-250 để bơm trực tiếp các dung dịch có tính ăn mòn mạnh trong dây chuyền xử lý kim loại.
Nếu nhà máy sử dụng axit, kiềm hoặc các dung dịch hóa học đặc biệt, khả năng tương thích phải được đánh giá riêng dựa trên vật liệu bơm, nồng độ, nhiệt độ và tính chất hóa học của môi chất.
Do đó, trong nhà máy gia công bề mặt kim loại, ứng dụng phù hợp hơn của RY80-50-250 là mạch dầu tải nhiệt độc lập.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Đối với nhà máy có nhiều đường ống công nghệ, đặc điểm này giúp giảm nhu cầu bố trí thêm đường nước làm mát riêng quanh cụm bơm.
Kết cấu hệ thống vì vậy có thể gọn hơn, đồng thời giảm số đường ống và thiết bị phụ trợ cần quản lý.
Khi RY80-50-250 làm việc với dầu nóng, bơm phải được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết cơ khí thích nghi với sự giãn nở nhiệt, hạn chế rung và các bất thường khi bơm đạt nhiệt độ làm việc.
Trong quá trình vận hành cũng cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục và tình trạng rò rỉ.
Bơm dầu truyền nhiệt RY80-50-250 trong nhà máy gia công bề mặt kim loại phù hợp nhất với nhiệm vụ tuần hoàn dầu tải nhiệt cho các thiết bị gia nhiệt gián tiếp, thay vì bơm trực tiếp hóa chất xử lý bề mặt.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có thể duy trì dòng dầu nóng qua hệ thống có trở lực tương ứng, hỗ trợ cung cấp nhiệt liên tục cho các thiết bị công nghệ.
Điểm quan trọng khi ứng dụng là phải bảo đảm môi chất có tính ăn mòn yếu, không chứa hạt rắn và nằm trong giới hạn nhiệt độ cho phép. Với các dung dịch xử lý kim loại có tính ăn mòn mạnh, cần lựa chọn bơm chuyên dụng hoặc xác nhận khả năng tương thích vật liệu trước khi sử dụng
Trục bơm và vật liệu chế tạo cao cấp trên bơm dầu truyền nhiệt RY80-50-250 là chủ đề cần được xem xét chủ yếu ở vai trò cơ khí của trục trong cụm rôto. Theo tài liệu kỹ thuật hiện có, trục bơm là một trong ba thành phần chính của cụm rôto, cùng với bánh công tác và đai ốc hãm bánh công tác.
Ở điểm làm việc đang xét, RY80-50-250 vận hành với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW. Vì vậy, trục bơm là chi tiết trực tiếp truyền chuyển động từ động cơ đến bánh công tác trong suốt quá trình tuần hoàn dầu nóng.
Cụm rôto của RY80-50-250 bao gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trong đó, trục đóng vai trò liên kết giữa hệ thống truyền động và bánh công tác.
Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm tới trục. Trục tiếp tục làm bánh công tác quay, từ đó tạo dòng dầu tải nhiệt đi từ cửa hút sang cửa xả.

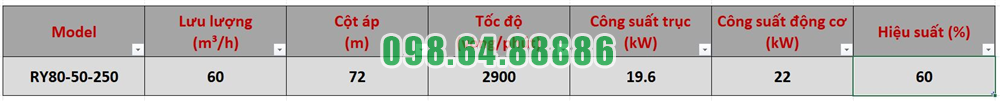

Tại chế độ 60 m³/h – 72 m, công suất trục của RY80-50-250 là khoảng 19,6 kW. Điều này cho thấy trục phải liên tục tiếp nhận và truyền một lượng công suất cơ học đáng kể trong quá trình bơm hoạt động.
Đây là lý do tình trạng của trục, ổ bi và khớp nối cần được kiểm soát chặt chẽ khi thiết bị vận hành lâu dài.
RY80-50-250 có tốc độ quay danh định 2.900 vòng/phút. Ở tốc độ này, yêu cầu quan trọng đối với trục không chỉ là truyền chuyển động mà còn phải duy trì vị trí quay ổn định.
Trục được hỗ trợ bởi cụm ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Một ổ bi bố trí về phía bánh công tác và một ổ bi ở phía khớp nối. Hai vị trí đỡ giúp trục duy trì trạng thái làm việc ổn định khi quay ở tốc độ cao.
Nếu vòng bi mòn, có độ rơ lớn hoặc bôi trơn không đầy đủ, trục có thể rung hoặc lệch khỏi vị trí làm việc bình thường, từ đó ảnh hưởng đến bánh công tác và bộ làm kín.
RY80-50-250 sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men giữa động cơ và trục bơm.
Bơm và động cơ được đặt đồng tâm trên cùng một bệ máy. Quan sát từ phía khớp nối, chiều quay đúng của trục là theo chiều kim đồng hồ.
Khi lắp đặt, sai lệch đo tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu độ đồng tâm không được bảo đảm, trục có thể phải chịu tải cơ học không mong muốn, làm tăng rung động, ma sát và tải lên vòng bi. Vì vậy, căn chỉnh chính xác là một trong những điều kiện quan trọng để bảo vệ trục RY80-50-250.
RY80-50-250 thuộc dòng bơm dùng cho chất lỏng nhiệt độ cao, với nhiệt độ môi chất được quy định không vượt quá 350°C.
Mặc dù trục không phải toàn bộ đều tiếp xúc trực tiếp với dòng dầu nóng, nhiệt từ thân bơm và khu vực làm kín vẫn tạo ra điều kiện làm việc nhiệt đáng kể cho cụm trục.
Do đó, quá trình gia nhiệt bơm phải được thực hiện từ từ để các chi tiết cơ khí thích nghi với sự giãn nở nhiệt.
Trục bơm đi qua khu vực làm kín, nơi sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt.
Khi trục quay, bộ làm kín phải vừa cho phép chuyển động quay diễn ra, vừa hạn chế dầu tải nhiệt rò rỉ ra ngoài.
Nếu trục bị rung hoặc lệch tâm, điều kiện làm việc của packing và phớt dầu sẽ xấu đi. Vì vậy, chất lượng làm kín không chỉ phụ thuộc vào packing mà còn liên quan trực tiếp đến trạng thái của trục và hai bộ vòng bi.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục để bôi trơn. Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại được nhà sản xuất quy định.
Việc bôi trơn đúng giúp giảm ma sát giữa các bề mặt chuyển động, hỗ trợ trục quay ổn định và hạn chế tình trạng ổ bi quá nóng.
Đối với một trục quay liên tục ở 2.900 vòng/phút, đây là yếu tố trực tiếp ảnh hưởng đến độ ổn định và tuổi thọ của cụm rôto.
Đây là điểm cần làm rõ khi đề cập đến trục bơm và vật liệu chế tạo cao cấp trên bơm dầu truyền nhiệt RY80-50-250.
Tài liệu kỹ thuật hiện có không công bố cụ thể vật liệu chế tạo trục bơm. Không có thông tin xác nhận trục sử dụng thép hợp kim, thép không gỉ hay một mác vật liệu cụ thể nào.
Vì vậy, chưa có cơ sở từ tài liệu hiện tại để khẳng định trục RY80-50-250 được chế tạo từ một loại “vật liệu cao cấp” cụ thể.
Dù trục phải làm việc ở tốc độ cao và trong môi trường bơm dầu nóng, không nên từ đó suy ra một mác thép hoặc vật liệu nhất định.
Nếu cần xác định chính xác vật liệu của trục để đánh giá độ bền, khả năng chịu nhiệt hoặc đặt phụ tùng thay thế, cần dựa trên bản vẽ chế tạo, chứng chỉ vật liệu hoặc xác nhận trực tiếp từ nhà sản xuất.
Dù tài liệu không công bố vật liệu cụ thể, các điều kiện làm việc cho thấy trục phải phối hợp chính xác với nhiều bộ phận: bánh công tác, hai ổ bi, khớp nối và cụm làm kín.
Vì vậy, trong thực tế vận hành cần đặc biệt chú ý đến độ đồng tâm, tình trạng vòng bi, bôi trơn, độ rung và chiều quay của trục. Đây là những yếu tố ảnh hưởng trực tiếp đến trạng thái làm việc của trục bơm.
Trục bơm và vật liệu chế tạo cao cấp trên bơm dầu truyền nhiệt RY80-50-250 cần được nhìn nhận trước hết qua chức năng của trục trong cụm rôto. Trục tiếp nhận mô-men từ động cơ qua khớp nối mềm, quay ở 2.900 vòng/phút và truyền công suất tới bánh công tác để tạo lưu lượng 60 m³/h và cột áp 72 m.
Hai bộ vòng bi có nhiệm vụ đỡ và định vị trục, trong khi hệ thống packing và phớt dầu làm việc quanh khu vực trục để kiểm soát rò rỉ. Tuy nhiên, tài liệu kỹ thuật hiện có không nêu mác hoặc loại vật liệu cụ thể của trục, vì vậy chưa thể khẳng định chính xác “vật liệu chế tạo cao cấp” là loại nào. Khi cần thông tin vật liệu để lựa chọn phụ tùng hoặc đánh giá chuyên sâu, nên căn cứ vào tài liệu vật liệu chính thức của nhà sản xuất

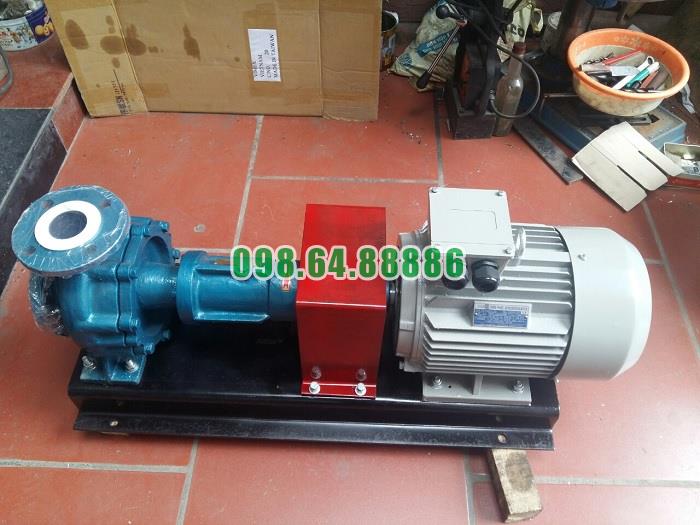

Bơm dầu nóng RY80-50-250 60 m3/h, cột áp 72 m, motor 22 kW
