Ưu điểm của thiết kế chuyên dụng trên bơm dầu truyền nhiệt RY125-80-250

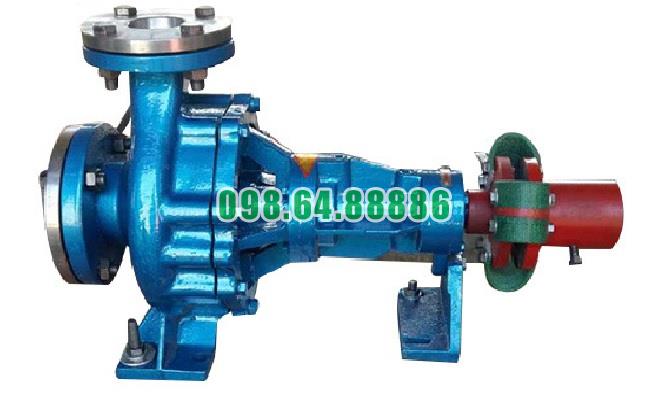

Bơm dầu truyền nhiệt RY125-80-250 được thiết kế chuyên dụng cho quá trình tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. So với bơm sử dụng cho môi chất thông thường, thiết kế của dòng bơm này cần đáp ứng đồng thời yêu cầu về nhiệt độ cao, độ nhớt thay đổi, khả năng làm kín và vận hành liên tục.
Thiết kế chuyên dụng giúp bơm RY125-80-250 phù hợp hơn với đặc tính của dầu nóng. Các bộ phận như thân bơm, bánh công tác, trục, ổ trục, phớt làm kín và cụm truyền động được phối hợp để duy trì dòng dầu ổn định, hạn chế rò rỉ và hỗ trợ hệ thống gia nhiệt hoạt động an toàn.
Thiết kế phù hợp với đặc tính của dầu tải nhiệt
Dầu tải nhiệt có nhiệt độ làm việc cao hơn nhiều loại chất lỏng thông thường. Độ nhớt của dầu cũng thay đổi theo nhiệt độ, ảnh hưởng đến quá trình hút, đẩy và mức tải tác động lên bơm.
Thiết kế chuyên dụng của RY125-80-250 được định hướng cho điều kiện làm việc với dầu nóng, giúp bơm duy trì khả năng tuần hoàn khi hệ thống được lựa chọn và vận hành đúng thông số.
Hỗ trợ bơm dầu có độ nhớt thay đổi
Khi hệ thống còn lạnh, dầu thường có độ nhớt cao hơn và tạo lực cản lớn hơn trên đường ống. Khi nhiệt độ tăng, độ nhớt giảm và khả năng lưu thông được cải thiện.
Việc thiết kế bơm theo đặc tính dầu tải nhiệt giúp người sử dụng có cơ sở lựa chọn lưu lượng, cột áp và công suất động cơ phù hợp với cả giai đoạn khởi động lẫn vận hành ổn định.
Phù hợp với môi chất nhiệt độ cao
Các bộ phận tiếp xúc hoặc chịu ảnh hưởng từ dầu nóng cần có vật liệu và kết cấu phù hợp. Thiết kế đúng giúp hạn chế biến dạng, phát nhiệt và suy giảm độ kín trong quá trình làm việc.
Bơm vẫn phải được vận hành trong giới hạn nhiệt độ của loại dầu và các bộ phận làm kín. Thiết kế chuyên dụng không đồng nghĩa với việc có thể làm việc vượt quá thông số cho phép.
Thân bơm chuyên dụng giúp tăng độ ổn định
Thân bơm RY125-80-250 bao quanh bánh công tác, dẫn hướng dòng dầu và chịu áp suất trong quá trình tuần hoàn. Kết cấu thân bơm phù hợp giúp duy trì buồng dẫn dòng ổn định khi nhiệt độ thay đổi.
Thân bơm chắc chắn cũng hỗ trợ giảm ảnh hưởng của tải từ đường ống và bảo vệ các chi tiết bên trong. Tuy nhiên, đường ống vẫn cần có giá đỡ riêng để không truyền lực bất thường lên bơm.
Duy trì hình dạng buồng bơm
Buồng bơm có nhiệm vụ thu gom dầu sau khi rời bánh công tác và chuyển một phần vận tốc thành áp suất. Khi hình dạng buồng bơm được duy trì, dòng dầu có điều kiện đi theo hướng thiết kế.
Cặn bám, mài mòn hoặc biến dạng bên trong có thể làm tăng tổn thất và giảm áp suất xả. Vì vậy, chất lượng dầu và công tác vệ sinh vẫn cần được kiểm soát.
Hạn chế ảnh hưởng của chu kỳ nhiệt
Hệ thống dầu nóng thường trải qua quá trình gia nhiệt, vận hành và làm nguội. Sự thay đổi nhiệt độ làm các chi tiết giãn nở hoặc co lại.
Kết cấu phù hợp giúp hạn chế ảnh hưởng của chu kỳ nhiệt đến thân bơm, mặt bích và các mối ghép. Quá trình tăng nhiệt hoặc giảm nhiệt vẫn cần thực hiện từ từ để tránh sốc nhiệt.

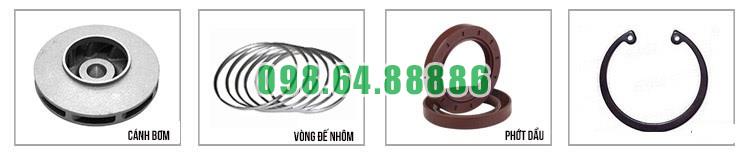

Bánh công tác được tối ưu cho quá trình tuần hoàn dầu nóng
Bánh công tác là bộ phận truyền năng lượng từ động cơ đến dầu tải nhiệt. Khi quay, bánh công tác đưa dầu từ khu vực tâm ra phía ngoài và tạo điều kiện hình thành áp suất tại cửa xả.
Thiết kế bánh công tác phù hợp giúp bơm đạt lưu lượng và cột áp theo yêu cầu của mạch dầu nóng. Bánh công tác cần được cân bằng để hạn chế rung động khi vận hành lâu dài.
Duy trì khả năng tạo lưu lượng
Hình dạng và kích thước cánh bơm ảnh hưởng đến lượng dầu được vận chuyển trong mỗi vòng quay. Khi bánh công tác làm việc đúng điểm thiết kế, dòng dầu được duy trì ổn định hơn.
Bánh công tác bị mòn, bám cặn hoặc biến dạng có thể làm giảm lưu lượng và tăng tải lên động cơ. Dầu có tạp chất cần được kiểm soát để bảo vệ bề mặt cánh.
Hạn chế rung động khi quay
Mất cân bằng bánh công tác tạo lực ly tâm không đều và làm tăng rung động. Rung động kéo dài ảnh hưởng đến trục, ổ trục, phớt và thân bơm.
Thiết kế chuyên dụng kết hợp với cân bằng chính xác giúp bơm có điều kiện vận hành ổn định hơn. Khi xuất hiện rung mạnh, cần kiểm tra toàn bộ cụm quay thay vì chỉ điều chỉnh van.
Phớt làm kín chuyên dụng cho dầu nóng
Phớt làm kín là một trong những bộ phận thể hiện rõ yêu cầu chuyên dụng của bơm dầu truyền nhiệt. Phớt được bố trí tại vị trí trục đi qua thân bơm, nơi dầu nóng có thể rò rỉ ra ngoài nếu độ kín không bảo đảm.
Phớt cần phù hợp với nhiệt độ, áp suất, tốc độ quay và tính chất hóa học của dầu tải nhiệt. Lựa chọn đúng giúp hạn chế rò rỉ và bảo vệ khu vực đặt bơm.
Hạn chế rò rỉ dầu truyền nhiệt
Dầu nóng rò rỉ có thể gây bỏng, cháy, thất thoát môi chất và làm bẩn khu vực vận hành. Phớt chịu nhiệt giúp duy trì độ kín khi trục vẫn quay liên tục.
Khi phát hiện vết dầu, mùi dầu nóng hoặc nhiệt độ tăng quanh phớt, cần kiểm tra ngay tình trạng phớt, trục và ổ trục.
Hỗ trợ vận hành liên tục
Phớt phù hợp giúp bơm duy trì độ kín trong các chu kỳ vận hành dài. Độ bền của phớt còn phụ thuộc vào độ đồng tâm của trục, độ rung, chất lượng dầu và điều kiện nhiệt.
Nếu trục lệch hoặc bơm bị rung mạnh, phớt có thể nhanh chóng mài mòn dù vật liệu phớt phù hợp.
Thiết kế trục và ổ trục giúp bơm làm việc ổn định
Trục truyền mô men từ động cơ đến bánh công tác, còn ổ trục đỡ trục và duy trì chuyển động quay. Hai bộ phận này phải được thiết kế và lắp đặt phù hợp để chịu tải trong quá trình vận hành liên tục.
Thiết kế chuyên dụng giúp kiểm soát các yếu tố như độ cứng trục, độ đồng tâm, tải cơ học và nhiệt phát sinh tại ổ trục.
Hạn chế lệch tâm của trục
Trục bị cong hoặc lệch tâm làm bánh công tác quay không đều, tăng rung động và ảnh hưởng đến phớt. Căn chỉnh chính xác giữa bơm và động cơ là điều kiện cần để bảo vệ trục.
Sau khi kết nối đường ống, cần kiểm tra lại vị trí cụm bơm vì lực từ đường ống có thể làm thay đổi độ đồng tâm.
Kiểm soát nhiệt độ ổ trục
Ổ trục phát sinh nhiệt do ma sát. Nếu thiếu bôi trơn, chịu tải lệch hoặc làm việc ngoài điều kiện thiết kế, nhiệt độ ổ trục có thể tăng cao.
Khu vực ổ trục cần được bố trí để tản nhiệt và thuận tiện cho việc kiểm tra. Nhiệt độ, tiếng ồn và độ rung là những dấu hiệu cần theo dõi thường xuyên.

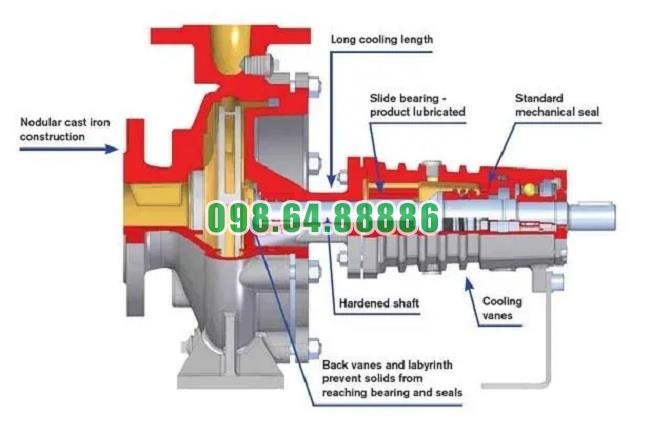

Thiết kế tản nhiệt tự nhiên hỗ trợ bơm dầu nóng
Bơm RY125-80-250 có thể sử dụng thiết kế tản nhiệt tự nhiên để hỗ trợ phân tán nhiệt từ dầu nóng, thân bơm, trục, ổ trục và khu vực làm kín ra môi trường.
Cơ chế này dựa trên khả năng truyền nhiệt qua bề mặt kim loại và đối lưu không khí xung quanh. Khi nhiệt được phân tán tốt, nguy cơ tích tụ nhiệt tại các bộ phận nhạy cảm được hạn chế.
Giảm nhu cầu làm mát phụ trợ
Trong điều kiện phù hợp, tản nhiệt tự nhiên giúp bơm kiểm soát nhiệt mà không cần bổ sung nhiều thiết bị làm mát riêng. Cấu hình hệ thống vì vậy có thể gọn hơn và dễ bảo trì hơn.
Hiệu quả tản nhiệt phụ thuộc vào nhiệt độ dầu, nhiệt độ môi trường, không gian lắp đặt và tình trạng bề mặt bơm.
Bảo đảm không gian lắp đặt thông thoáng
Bơm cần được đặt ở vị trí có đủ khoảng trống để không khí lưu thông. Không nên bọc kín thân bơm, ổ trục hoặc phớt bằng vật liệu cách nhiệt không phù hợp.
Đường ống dầu nóng vẫn cần cách nhiệt, nhưng phải phân biệt với các bộ phận cần tản nhiệt của cụm bơm.
Thiết kế phù hợp cho vận hành liên tục
Dầu nóng trong nhà máy thường được tuần hoàn trong nhiều giờ hoặc nhiều ca. Bơm RY125-80-250 cần có kết cấu phù hợp để duy trì lưu lượng, cột áp và độ kín trong thời gian dài.
Thiết kế chuyên dụng giúp các bộ phận chính phối hợp ổn định, nhưng hiệu quả thực tế còn phụ thuộc vào điểm làm việc, chất lượng dầu, đường ống và chế độ bảo trì.
Duy trì dòng dầu ổn định
Bơm tạo lực đẩy để dầu đi từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi quay về đường hồi. Dòng dầu liên tục giúp thiết bị nhận nhiệt đều hơn.
Nếu đường hút bị tắc, dầu thiếu hoặc đường xả có trở lực quá cao, bơm vẫn có thể bị giảm lưu lượng. Vì vậy, toàn bộ mạch tuần hoàn cần được thiết kế đồng bộ.
Giảm nguy cơ dừng máy
Khi phớt, ổ trục, bánh công tác và thân bơm làm việc ổn định, nguy cơ dừng máy do rò rỉ, rung động hoặc quá nhiệt được hạn chế.
Theo dõi áp suất, nhiệt độ, dòng điện và độ rung giúp phát hiện sớm dấu hiệu suy giảm, từ đó chủ động bảo trì trước khi xảy ra sự cố lớn.
Kết cấu chuyên dụng giúp tối ưu quá trình truyền nhiệt
Bơm không trực tiếp tạo nhiệt nhưng giữ vai trò vận chuyển dầu nóng giữa nguồn gia nhiệt và thiết bị công nghệ. Thiết kế phù hợp giúp duy trì dòng dầu theo đúng lưu lượng và cột áp cần thiết.
Khi dầu lưu thông ổn định, thiết bị sử dụng nhiệt có điều kiện đạt nhiệt độ yêu cầu nhanh hơn và hạn chế dao động nhiệt.
Hỗ trợ phân phối nhiệt đồng đều
Dầu nóng được bơm qua các nhánh, áo nhiệt, bộ trao đổi nhiệt hoặc kênh gia nhiệt. Lưu lượng ổn định giúp giảm tình trạng một khu vực nhận quá ít dầu.
Hiệu quả phân phối còn phụ thuộc vào cách bố trí đường ống, van cân bằng và thiết bị sử dụng nhiệt.
Hạn chế thời gian gia nhiệt kéo dài
Khi dòng dầu được duy trì, thiết bị có thể nhận nhiệt liên tục trong suốt chu kỳ. Điều này hỗ trợ giảm thời gian chờ và duy trì năng suất của dây chuyền.
Bơm cần làm việc gần điểm thiết kế để đạt hiệu quả truyền nhiệt mà không tiêu thụ năng lượng dư thừa.
Thiết kế chuyên dụng hỗ trợ an toàn vận hành
Bơm dầu nóng cần hạn chế rò rỉ, phát nhiệt và rung động vì đây là những yếu tố có thể ảnh hưởng đến an toàn nhà máy. Kết cấu chuyên dụng giúp kiểm soát các rủi ro này khi được sử dụng đúng điều kiện.
An toàn vận hành còn phụ thuộc vào van, đường ống, thiết bị đo, bảo vệ động cơ và quy trình làm việc của người vận hành.
Hạn chế rò rỉ tại các mối ghép
Thân bơm, mặt bích, gioăng và phớt cần duy trì độ kín khi chịu nhiệt độ và áp suất tuần hoàn. Gioăng phải phù hợp với dầu và được lắp đúng vị trí.
Khi phát hiện rò rỉ, cần cô lập, hạ nhiệt và xử lý trước khi đưa bơm trở lại tải cao.
Hỗ trợ kiểm soát nhiệt độ
Thân bơm, phớt và ổ trục cần được kiểm tra nhiệt độ trong quá trình hoạt động. Nhiệt độ tăng bất thường có thể là dấu hiệu thiếu dầu, ma sát, lệch tâm hoặc lưu lượng không đủ.
Thiết kế tản nhiệt và bố trí thông thoáng giúp người vận hành dễ theo dõi các vị trí quan trọng.
Thiết kế giúp thuận tiện cho bảo trì
Các bộ phận của bơm RY125-80-250 cần được bố trí để thuận tiện cho việc kiểm tra phớt, ổ trục, khớp nối, bánh công tác và mối ghép. Bảo trì thuận tiện giúp rút ngắn thời gian dừng máy.
Việc theo dõi tình trạng bơm theo thời gian cũng giúp phát hiện sớm dấu hiệu mài mòn hoặc suy giảm hiệu suất.
Dễ kiểm tra các thông số vận hành
Áp suất hút, áp suất xả, nhiệt độ dầu, dòng điện động cơ, nhiệt độ ổ trục và độ rung là những thông số cần được theo dõi.
Sự thay đổi của các thông số này giúp đánh giá tình trạng làm việc của cụm bơm và phát hiện bất thường trước khi hư hỏng lan rộng.
Hỗ trợ bảo trì chủ động
Phớt rò rỉ, ổ trục nóng, bánh công tác bám cặn hoặc khớp nối rung đều có thể được xử lý theo kế hoạch nếu phát hiện sớm.
Bảo trì chủ động giúp hạn chế thay thế khẩn cấp và giảm nguy cơ dừng dây chuyền ngoài kế hoạch.
Điều kiện để phát huy ưu điểm thiết kế chuyên dụng
Thiết kế chuyên dụng chỉ phát huy hiệu quả khi RY125-80-250 được lựa chọn theo đúng điều kiện hệ thống. Cần xác định lưu lượng, cột áp, nhiệt độ, độ nhớt, loại dầu và công suất động cơ.
Bơm phải được đặt trên nền móng chắc chắn, căn chỉnh đồng tâm với động cơ và kết nối đường ống không tạo tải bất thường. Đường hút cần thông thoáng và luôn cung cấp đủ dầu cho bơm.
Dầu truyền nhiệt cần được kiểm soát chất lượng để hạn chế cặn, tạp chất và hiện tượng suy giảm do nhiệt. Bơm không nên chạy khô, chạy thiếu dầu hoặc làm việc vượt giới hạn thiết kế.
Ưu điểm của thiết kế chuyên dụng trên bơm dầu truyền nhiệt RY125-80-250 là khả năng đáp ứng tốt hơn các yêu cầu của hệ thống dầu nóng, từ chịu nhiệt, duy trì dòng dầu, làm kín, tản nhiệt đến vận hành liên tục.
Thân bơm chắc chắn, bánh công tác phù hợp, trục và ổ trục ổn định, phớt chịu nhiệt cùng cụm truyền động được phối hợp để hỗ trợ quá trình hút, đẩy và tuần hoàn dầu tải nhiệt.
Khi được lựa chọn đúng thông số, lắp đặt chính xác và bảo trì định kỳ, RY125-80-250 có thể duy trì dòng dầu nóng ổn định, hạn chế rò rỉ, giảm nguy cơ sự cố và hỗ trợ hệ thống gia nhiệt công nghiệp vận hành an toàn, hiệu quả hơn.
Ứng dụng bơm dầu truyền nhiệt RY125-80-250 cho hệ thống sấy công nghiệp
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong hệ thống sấy công nghiệp để tuần hoàn dầu nóng qua dàn trao đổi nhiệt. Dầu được gia nhiệt tại lò dầu nóng, sau đó bơm đưa đến bộ gia nhiệt của máy sấy. Tại đây, dầu truyền nhiệt cho không khí trước khi không khí nóng đi vào buồng sấy.
Khác với phương pháp đưa nguồn lửa hoặc điện trở tiếp xúc trực tiếp với vật liệu, hệ thống dầu nóng sử dụng môi chất trung gian để truyền nhiệt. Bơm giữ vai trò tạo dòng dầu liên tục, giúp dàn trao đổi nhiệt duy trì nhiệt độ ổn định và hỗ trợ quá trình tách ẩm diễn ra đều hơn.
Ứng dụng bơm RY125-80-250 trong máy sấy phù hợp với nhiều dây chuyền cần vận hành liên tục, công suất lớn và kiểm soát nhiệt độ chặt chẽ. Hiệu quả thực tế phụ thuộc vào lưu lượng, cột áp, nhiệt độ dầu, độ nhớt, diện tích trao đổi nhiệt và tổng trở lực của hệ thống.
Vai trò của bơm RY125-80-250 trong hệ thống sấy
Tuần hoàn dầu nóng đến dàn gia nhiệt
Bơm hút dầu từ đường hồi hoặc bồn chứa, sau đó đẩy dầu qua dàn trao đổi nhiệt của máy sấy. Dầu truyền nhiệt cho không khí và quay về lò gia nhiệt để tiếp tục chu trình.
Dòng dầu phải được duy trì liên tục để bề mặt trao đổi nhiệt luôn có đủ nhiệt. Nếu lưu lượng dầu dao động, nhiệt độ không khí sấy cũng có thể thay đổi theo.
Duy trì năng lượng nhiệt cho không khí
Dầu nóng mang năng lượng từ lò gia nhiệt đến dàn trao đổi nhiệt. Tại dàn, nhiệt truyền qua thành ống hoặc bề mặt kim loại sang không khí.
Bơm RY125-80-250 giúp dầu di chuyển qua dàn với lưu lượng phù hợp. Dòng dầu ổn định hỗ trợ quá trình làm nóng không khí trước khi đưa vào buồng sấy.
Hỗ trợ kiểm soát nhiệt độ sấy
Nhiệt độ không khí ảnh hưởng đến tốc độ bay hơi ẩm và chất lượng sản phẩm. Bơm không trực tiếp điều chỉnh nhiệt độ nhưng duy trì dòng dầu để hệ thống điều khiển có thể phân phối nhiệt ổn định.
Khi kết hợp với cảm biến, van điều khiển và lò dầu nóng, bơm giúp hệ thống giữ nhiệt độ sấy trong khoảng yêu cầu của từng loại vật liệu.
Cấu tạo mạch dầu nóng cho máy sấy công nghiệp
Lò gia nhiệt dầu truyền nhiệt
Lò dầu nóng gia nhiệt cho dầu tải nhiệt trước khi dầu được đưa đến dàn trao đổi nhiệt. Nhiệt độ dầu phải phù hợp với yêu cầu sấy và giới hạn của bơm, phớt, gioăng cùng đường ống.
Công suất lò cần tương ứng với năng suất máy sấy. Nếu lò không đủ nhiệt, bơm vẫn tuần hoàn nhưng không khí sấy có thể không đạt nhiệt độ cần thiết.
Bơm tuần hoàn dầu nóng
Bơm RY125-80-250 được bố trí trong mạch tuần hoàn để tạo lưu lượng và cột áp. Bơm phải vượt qua trở lực của đường ống, van, bộ lọc và dàn trao đổi nhiệt.
Vị trí lắp bơm cần bảo đảm điều kiện hút ổn định. Đường hút phải kín, thông thoáng và không có nguy cơ lọt khí.
Dàn trao đổi nhiệt
Dàn trao đổi nhiệt là nơi dầu nóng truyền năng lượng cho không khí. Dầu có thể đi bên trong ống, còn không khí đi qua phía ngoài hoặc ngược lại tùy thiết kế.
Khi dàn bị bám cặn hoặc đường dầu bị hạn chế, trở lực tăng và lưu lượng qua dàn giảm. Bơm phải làm việc nặng hơn nhưng hiệu quả sấy chưa chắc được cải thiện.
Buồng sấy và quạt tuần hoàn không khí
Không khí sau khi nhận nhiệt từ dàn trao đổi nhiệt được quạt đưa vào buồng sấy. Không khí tiếp xúc với vật liệu, nhận ẩm rồi được thải ra hoặc tuần hoàn một phần.
Bơm dầu nóng chỉ phụ trách mạch truyền nhiệt. Khả năng phân phối không khí, tốc độ quạt và cách bố trí buồng sấy cũng ảnh hưởng đến độ đồng đều của quá trình sấy.
Đường dầu cấp và đường dầu hồi
Đường cấp đưa dầu nóng đến dàn trao đổi nhiệt, trong khi đường hồi đưa dầu sau trao đổi nhiệt về lò hoặc bồn giãn nở. Cả hai tuyến cần được tính toán về đường kính, chiều dài và tổn thất áp suất.
Đường ống cần được cách nhiệt để hạn chế thất thoát nhiệt. Các điểm nối phải kín vì rò rỉ dầu nóng gây mất an toàn và làm giảm hiệu quả của hệ thống.
Ứng dụng trong các loại máy sấy công nghiệp
Máy sấy thực phẩm
Trong ngành thực phẩm, hệ thống sấy dầu nóng có thể được sử dụng để sấy nông sản, thực phẩm dạng lát, nguyên liệu dạng hạt, bột hoặc sản phẩm sau sơ chế.
Bơm RY125-80-250 đưa dầu qua dàn gia nhiệt để làm nóng không khí. Nhiệt độ ổn định giúp kiểm soát tốc độ bay hơi ẩm và hạn chế sản phẩm bị sẫm màu, khô không đều hoặc biến đổi chất lượng.
Máy sấy dược phẩm
Một số nguyên liệu dược phẩm cần sấy ở điều kiện nhiệt được kiểm soát chặt chẽ. Dầu nóng truyền nhiệt gián tiếp giúp hệ thống tạo không khí sấy ổn định mà không đưa nguồn đốt trực tiếp vào buồng.
Bơm giúp duy trì dòng dầu qua dàn trao đổi nhiệt. Vật liệu phớt, gioăng và đường ống phải phù hợp với nhiệt độ, loại dầu và yêu cầu vệ sinh của dây chuyền.
Máy sấy hóa chất
Nhiều loại hóa chất, bột, tinh thể và nguyên liệu trung gian cần tách ẩm trước khi đóng gói hoặc chuyển sang công đoạn tiếp theo. Hệ thống sấy dầu nóng có thể đáp ứng nhu cầu nhiệt liên tục.
Bơm RY125-80-250 giúp đưa dầu đến dàn gia nhiệt của máy sấy. Lưu lượng phù hợp hỗ trợ duy trì nhiệt độ không khí và giảm dao động giữa các mẻ sản xuất.
Máy sấy nhựa và polymer
Hạt nhựa, vật liệu polymer và phụ gia có thể cần được sấy để loại bỏ ẩm trước khi đùn hoặc tạo hình. Không khí nóng được gia nhiệt qua dàn trao đổi nhiệt sử dụng dầu nóng.
Bơm duy trì dòng dầu qua dàn, hỗ trợ không khí đạt nhiệt độ cần thiết. Kiểm soát nhiệt tốt giúp hạn chế hiện tượng nguyên liệu còn ẩm hoặc bị gia nhiệt quá mức.
Máy sấy cao su
Nguyên liệu cao su, bán thành phẩm và một số phụ gia có thể được sấy trong buồng hoặc hệ thống sấy liên tục. Dầu nóng cung cấp năng lượng cho không khí sấy thông qua dàn trao đổi nhiệt.
Dòng dầu ổn định giúp nhiệt độ trong buồng ít dao động hơn. Hệ thống cần được điều chỉnh theo độ dày vật liệu, tốc độ băng tải và lượng ẩm cần loại bỏ.
Máy sấy gỗ
Trong sản xuất gỗ và vật liệu gỗ, máy sấy cần cung cấp nhiệt đều trong thời gian dài. Dầu truyền nhiệt được tuần hoàn qua dàn gia nhiệt để làm nóng không khí.
Bơm RY125-80-250 hỗ trợ duy trì lưu lượng dầu qua dàn. Không khí nóng được phân phối vào buồng sấy để giảm độ ẩm của gỗ theo chương trình.
Máy sấy dệt và hoàn tất vải
Vải sau nhuộm hoặc giặt thường cần được sấy để giảm độ ẩm trước khi hoàn tất, cán hoặc cuộn. Dầu nóng có thể gia nhiệt cho không khí trong máy sấy vải.
Bơm giúp dầu lưu thông ổn định qua dàn trao đổi nhiệt. Nhiệt độ không khí đều hơn hỗ trợ hạn chế co rút, khô không đồng nhất hoặc ảnh hưởng đến màu vải.
Máy sấy thức ăn chăn nuôi
Trong dây chuyền thức ăn chăn nuôi, dầu nóng có thể được dùng để gia nhiệt không khí cho máy sấy nguyên liệu hoặc sản phẩm dạng viên.
Bơm duy trì dòng dầu đến dàn gia nhiệt, giúp kiểm soát nhiệt độ và độ ẩm sau sấy. Lưu lượng dầu cần được tính theo năng suất, độ ẩm đầu vào và yêu cầu sản phẩm.
Cách bơm tạo hiệu quả sấy ổn định
Duy trì lưu lượng qua dàn trao đổi nhiệt
Dàn trao đổi nhiệt chỉ có thể truyền nhiệt hiệu quả khi dầu lưu thông liên tục. Bơm RY125-80-250 tạo dòng dầu qua dàn, hạn chế tình trạng một số vùng không nhận đủ nhiệt.
Nếu lưu lượng quá thấp, nhiệt độ không khí sấy có thể không đạt yêu cầu. Nếu lưu lượng quá cao, công suất tiêu thụ tăng và hệ thống có thể khó điều chỉnh.
Tạo cột áp thắng trở lực của mạch
Dầu phải đi qua đường ống, van, bộ lọc và các đoạn ống nhỏ trong dàn trao đổi nhiệt. Bơm cần tạo đủ cột áp để vượt qua tổng trở lực này.
Cột áp thực tế phụ thuộc vào lưu lượng và đặc tính của hệ thống. Khi dàn bị bám cặn hoặc bộ lọc tắc, trở lực tăng và điểm làm việc của bơm thay đổi.
Giữ dòng dầu ổn định khi tải sấy thay đổi
Năng suất máy sấy có thể thay đổi theo lượng vật liệu, độ ẩm đầu vào và tốc độ băng tải. Khi tải nhiệt thay đổi, hệ thống cần điều chỉnh van hoặc chế độ gia nhiệt.
Bơm phải làm việc trong vùng phù hợp để duy trì dòng dầu mà không bị quá tải. Việc điều chỉnh cần thực hiện từ từ để tránh dao động áp suất và nhiệt độ.
Lợi ích khi sử dụng bơm RY125-80-250 cho máy sấy
Gia nhiệt gián tiếp và an toàn hơn
Dầu nóng truyền nhiệt qua dàn trao đổi nhiệt, không tiếp xúc trực tiếp với vật liệu. Phương pháp này giúp hạn chế nguy cơ sản phẩm tiếp xúc với khói, ngọn lửa hoặc bề mặt đốt trực tiếp.
Mạch dầu kín cũng giúp nguồn nhiệt được tách khỏi buồng sấy. Tuy nhiên, phớt, gioăng, mặt bích và đường ống vẫn phải được kiểm tra để hạn chế rò rỉ.
Duy trì nhiệt độ không khí ổn định
Dòng dầu liên tục giúp dàn trao đổi nhiệt được cấp nhiệt đều. Không khí đi qua dàn có điều kiện đạt nhiệt độ ổn định hơn trước khi vào buồng sấy.
Nhiệt độ ít dao động hỗ trợ kiểm soát độ ẩm và hạn chế sản phẩm bị sấy quá mức hoặc chưa đạt yêu cầu.
Phù hợp với dây chuyền sấy liên tục
Các nhà máy thực phẩm, hóa chất, nhựa, gỗ và dệt thường cần sấy trong nhiều giờ. Bơm dầu nóng được sử dụng để duy trì nguồn nhiệt cho dàn gia nhiệt trong suốt thời gian vận hành.
Khả năng làm việc liên tục phụ thuộc vào cấu hình bơm, tình trạng dầu, điều kiện hút, ổ trục, phớt và hệ thống tản nhiệt.
Hỗ trợ phân bố nhiệt trong buồng sấy
Bơm cung cấp năng lượng cho mạch dầu, còn quạt và thiết kế buồng sấy phân phối không khí nóng đến vật liệu. Khi dầu đến dàn ổn định, hệ thống không khí có điều kiện làm việc nhất quán hơn.
Độ đồng đều cuối cùng còn phụ thuộc vào hướng gió, tốc độ quạt, cách xếp vật liệu và khả năng thoát ẩm.
Điều kiện lựa chọn bơm cho hệ thống sấy
Lưu lượng dầu cần thiết
Lưu lượng phải đáp ứng công suất trao đổi nhiệt của dàn gia nhiệt. Cần tính theo nhiệt độ dầu, nhiệt độ không khí, năng suất sấy và tải nhiệt của vật liệu.
Nếu lưu lượng thấp, dàn không nhận đủ năng lượng. Nếu lưu lượng quá cao, bơm và động cơ có thể tiêu thụ nhiều điện hơn cần thiết.
Cột áp của hệ thống
Cột áp phải đủ để dầu đi qua đường cấp, đường hồi, van, bộ lọc và các ống trao đổi nhiệt trong dàn. Dàn có cấu tạo nhiều ống nhỏ thường tạo trở lực đáng kể.
Cần tính tổng trở lực ở điều kiện lưu lượng cao nhất trước khi lựa chọn bơm. Không nên chỉ căn cứ vào đường kính cửa hút và cửa xả.
Nhiệt độ và độ nhớt dầu
Dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ. Dầu quá đặc làm tăng tải trong quá trình khởi động và làm giảm khả năng tuần hoàn.
Bơm, phớt và gioăng phải chịu được nhiệt độ làm việc liên tục của hệ thống. Loại dầu cũng phải tương thích với vật liệu làm kín.
Điều kiện hút
Đường hút cần kín và thông thoáng để dầu đi vào bơm liên tục. Lọt khí hoặc bộ lọc bị tắc có thể làm dòng dầu dao động.
Bơm phải được điền đầy dầu trước khi khởi động. Chạy khô có thể làm hỏng phớt và khiến bơm nhanh mất khả năng làm kín.
Lắp đặt bơm trong hệ thống sấy công nghiệp
Bệ bơm chắc chắn
Bơm và động cơ cần đặt trên bệ có đủ độ cứng. Bệ không chắc chắn làm tăng rung và ảnh hưởng đến khớp nối, ổ trục và phớt.
Nền phải phẳng, bu lông được cố định và cụm bơm cần được căn chỉnh trước khi chạy thử.
Đường ống được đỡ độc lập
Đường ống dầu nóng không được tạo tải lên cửa hút và cửa xả. Trọng lượng hoặc giãn nở nhiệt của đường ống có thể làm biến dạng thân bơm.
Cần bố trí giá đỡ và giải pháp bù giãn nở phù hợp, đặc biệt với các tuyến ống dài trong nhà máy.
Cách nhiệt đường dầu
Đường ống cấp và hồi cần được cách nhiệt để giảm thất thoát nhiệt. Cách nhiệt kém làm dầu giảm nhiệt trước khi đến dàn trao đổi nhiệt và khiến lò phải cung cấp thêm năng lượng.
Bề mặt cách nhiệt cũng giúp giảm nhiệt tỏa ra khu vực đặt bơm và hạn chế nguy cơ bỏng khi tiếp xúc ngoài ý muốn.
Vận hành và bảo trì bơm trong hệ thống sấy
Khởi động theo trình tự
Trước khi khởi động, cần kiểm tra mức dầu, van, đường hút, bộ lọc, phớt, khớp nối và tình trạng của dàn trao đổi nhiệt. Bơm phải được cấp dầu đầy đủ.
Dầu nên được gia nhiệt và tuần hoàn từ từ để độ nhớt giảm dần. Tăng tải đột ngột có thể làm động cơ quá tải và gây sốc nhiệt cho hệ thống.
Theo dõi thông số vận hành
Áp suất hút, áp suất đẩy, lưu lượng, nhiệt độ dầu, nhiệt độ không khí và độ rung cần được theo dõi. Sự thay đổi bất thường có thể cho thấy bơm hoặc dàn trao đổi nhiệt đang gặp vấn đề.
Nhiệt độ ổ trục và tình trạng phớt cũng cần được kiểm tra thường xuyên vì đây là các bộ phận chịu ảnh hưởng của nhiệt độ cao.
Vệ sinh dàn trao đổi nhiệt
Dàn bị bám cặn làm giảm khả năng truyền nhiệt và tăng trở lực. Bơm phải làm việc nặng hơn nhưng nhiệt độ không khí sấy có thể vẫn không đạt.
Vệ sinh dàn theo tình trạng thực tế giúp duy trì trao đổi nhiệt và hạn chế công suất tiêu thụ tăng do trở lực.
Kiểm soát chất lượng dầu
Dầu bị oxy hóa hoặc tạo cặn có thể làm tắc bộ lọc, bám vào cánh bơm và giảm hiệu quả trao đổi nhiệt. Dầu suy giảm cũng ảnh hưởng đến phớt và gioăng.
Cần sử dụng đúng loại dầu, duy trì trong giới hạn nhiệt độ và thay dầu khi chất lượng không còn phù hợp.
Dấu hiệu bơm hoạt động không phù hợp với máy sấy
Nhiệt độ không khí sấy thấp
Nếu bơm vẫn chạy nhưng nhiệt độ không khí không đạt, nguyên nhân có thể là lưu lượng dầu thấp, dàn trao đổi nhiệt bám cặn, dầu chưa đủ nóng hoặc van phân phối chưa mở đúng.
Cần kiểm tra cả mạch dầu và mạch không khí trước khi kết luận bơm bị hỏng.
Áp suất và lưu lượng dao động
Áp suất dao động có thể do lọt khí, thiếu dầu, đường hút bị tắc hoặc van điều khiển đóng mở không ổn định. Dòng dầu không đều khiến nhiệt độ không khí sấy thay đổi.
Việc kiểm tra cần bắt đầu từ điều kiện hút, mức dầu và trạng thái bộ lọc.
Rung và tiếng ồn tăng
Rung hoặc tiếng ồn có thể liên quan đến ổ trục mòn, khớp nối lệch, cánh bơm mất cân bằng hoặc bơm bị thiếu dầu.
Nếu tiếp tục vận hành, rung có thể làm hỏng phớt và giảm tuổi thọ trục. Cần kiểm tra và xử lý trước khi đưa bơm trở lại tải cao.
Bơm dầu truyền nhiệt RY125-80-250 được ứng dụng trong hệ thống sấy công nghiệp để tuần hoàn dầu nóng qua dàn trao đổi nhiệt. Dầu truyền nhiệt cho không khí, sau đó không khí nóng đi vào buồng sấy để tách ẩm khỏi thực phẩm, hóa chất, dược phẩm, nhựa, cao su, gỗ, vải và thức ăn chăn nuôi.
Bơm giúp duy trì lưu lượng dầu, tạo cột áp vượt trở lực của dàn gia nhiệt và hỗ trợ nhiệt độ không khí ổn định. Hiệu quả sấy phụ thuộc vào sự phối hợp giữa bơm, lò dầu nóng, dàn trao đổi nhiệt, quạt, buồng sấy và hệ thống điều khiển.
Để bơm hoạt động hiệu quả, cần lựa chọn đúng lưu lượng, cột áp, nhiệt độ, độ nhớt dầu và điều kiện hút. Lắp đặt chắc chắn, cách nhiệt đường ống, vệ sinh dàn trao đổi nhiệt và bảo trì phớt, ổ trục, cánh bơm đúng thời điểm sẽ giúp hệ thống sấy vận hành ổn định và hạn chế gián đoạn sản xuất.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

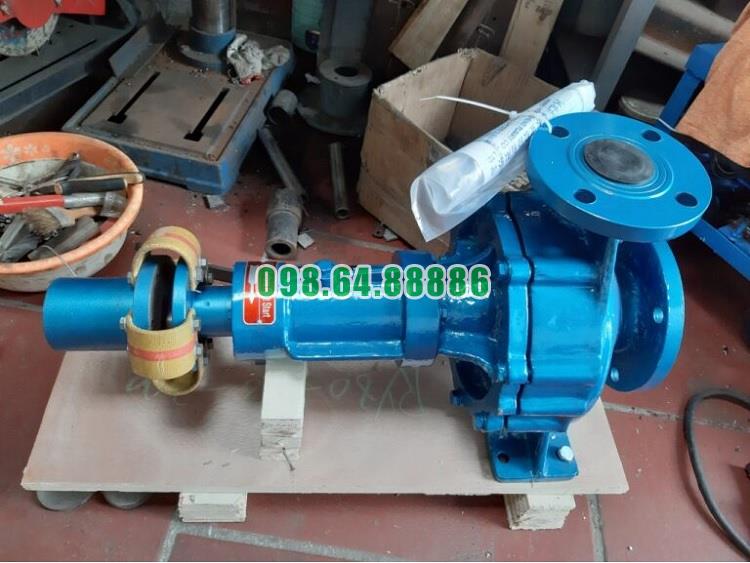

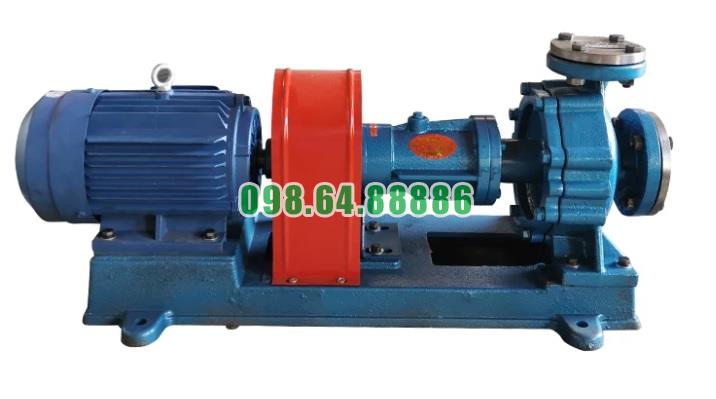

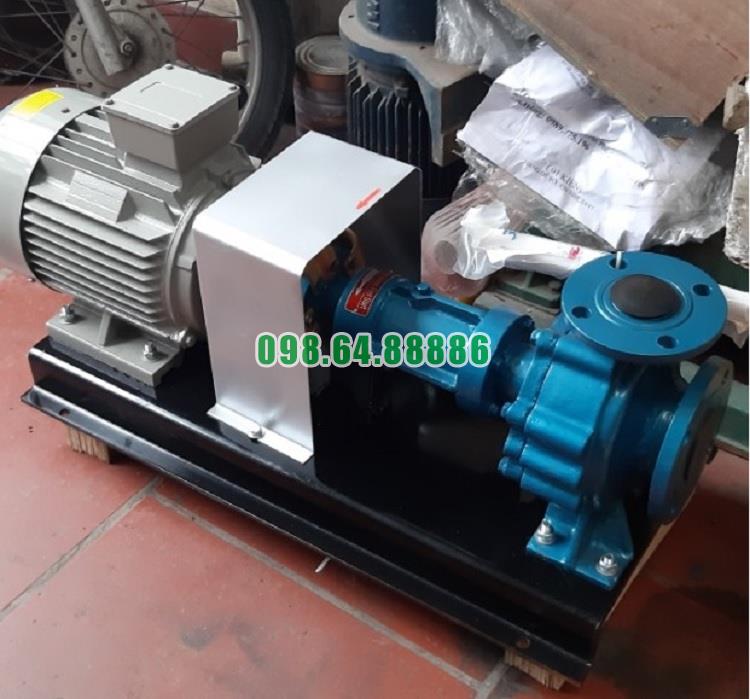

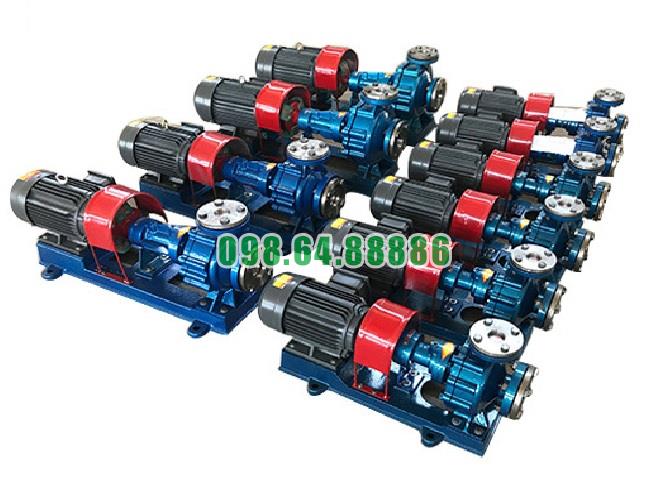

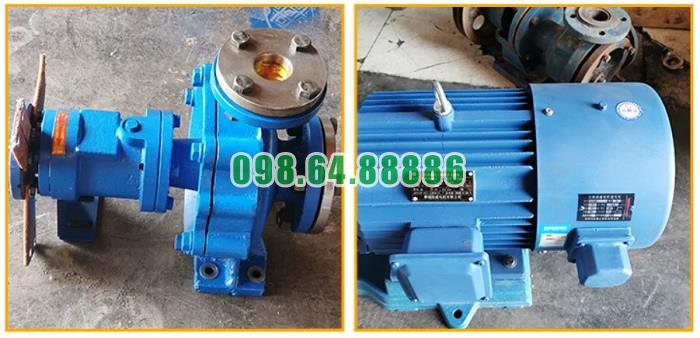

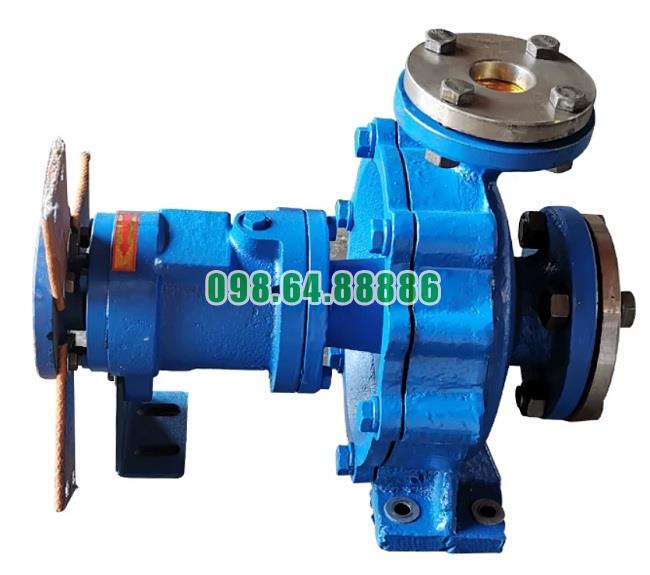

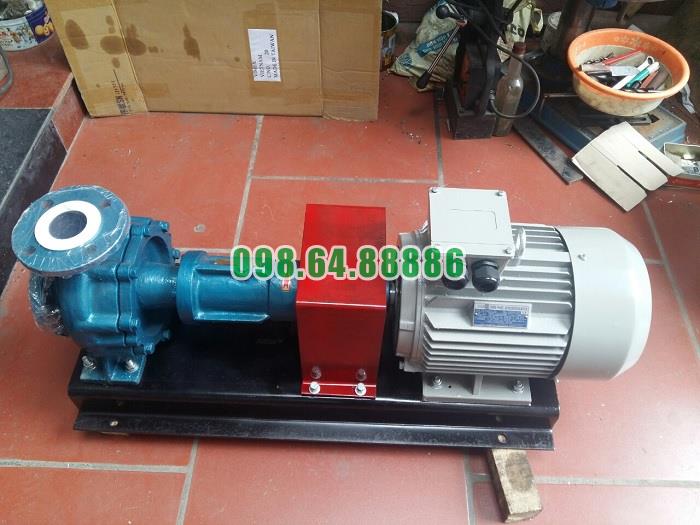

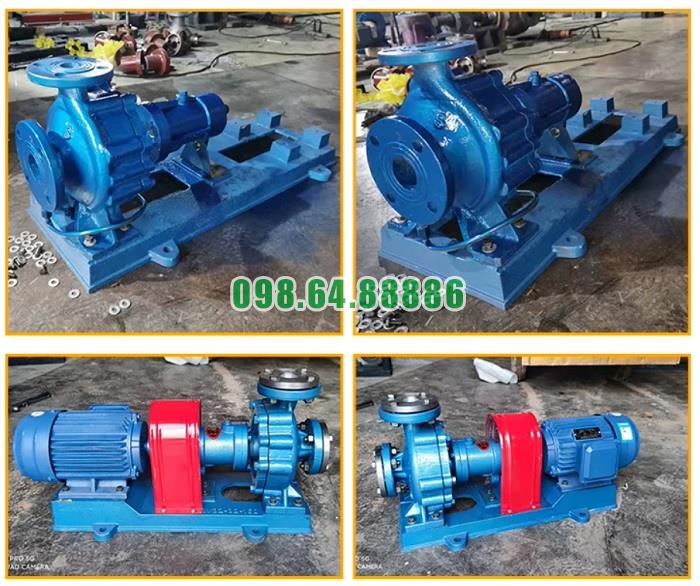

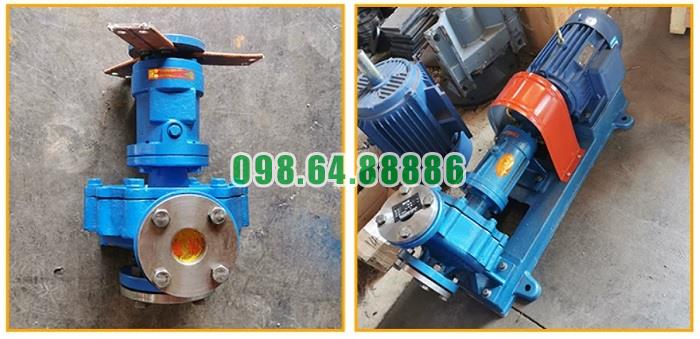

Hình ảnh thực tế bơm dầu truyền nhiệt RY
