Buồng bơm của bơm inline model ISG50-160A và bơm IRG50-160A được thiết kế dạng xoắn ốc (volute casing), tối ưu hóa khả năng dẫn dòng và tăng hiệu suất thủy lực. Thiết kế này giúp dòng nước di chuyển mượt mà, giảm tổn thất ma sát và hạn chế hiện tượng xung động trong quá trình vận hành.
Hình dạng buồng bơm: Hình xoắn đồng tâm với cánh bơm, giúp chuyển đổi động năng từ cánh bơm thành áp năng một cách hiệu quả.
Vị trí cửa hút và cửa xả: Đặt inline (thẳng hàng) trên cùng trục, thuận tiện cho lắp đặt trực tiếp vào hệ thống đường ống, tiết kiệm không gian và giảm tổn thất thủy lực tại điểm nối.
Gang đúc dày hoặc thép đúc hợp kim: Chịu được áp lực làm việc lớn và hạn chế biến dạng trong điều kiện áp lực cao.
Bên ngoài phủ sơn epoxy hoặc sơn chống gỉ, tăng khả năng chống ăn mòn khi tiếp xúc lâu dài với nước hoặc môi trường ẩm ướt.
Cánh bơm được lắp trong buồng bơm tại tâm xoắn, truyền lực từ trục bơm để tạo lực ly tâm đẩy nước.
Trục bơm đi qua buồng bơm với hệ thống phớt cơ khí đảm bảo kín nước, ngăn rò rỉ chất lỏng.
Buồng bơm liên kết với mặt bích tiêu chuẩn DIN/EN, giúp dễ dàng kết nối với hệ thống ống dẫn.
Hiệu suất thủy lực cao: Tăng khả năng chuyển đổi năng lượng, giảm tổn thất áp suất.
Chịu áp lực và nhiệt độ tốt: Phù hợp với hệ thống áp lực đến 1.6 MPa (~16 bar) và nhiệt độ nước đến 80°C.
Dễ bảo trì: Buồng bơm thiết kế module cho phép tháo rời thuận tiện khi kiểm tra, vệ sinh hoặc thay thế linh kiện bên trong.
Buồng bơm ISG50-160A, IRG50-160A không chỉ đảm bảo chức năng chứa nước trong quá trình tạo áp lực mà còn:
Định hướng dòng chảy ra cửa xả với lưu lượng và áp lực ổn định.
Giúp bơm vận hành êm ái, giảm rung động, hạn chế hao mòn các bộ phận quay.
Khớp nối trong bơm inline ISG50-160A và IRG50-160A có nhiệm vụ truyền mô men xoắn từ động cơ sang trục bơm, đồng thời giảm rung động, bù sai lệch nhỏ về đồng trục giữa động cơ và bơm, giúp hệ thống vận hành ổn định và bền bỉ.
Đặc điểm:
Trục động cơ và trục bơm được thiết kế đồng trục, không dùng khớp nối rời, đảm bảo truyền động trực tiếp, không mất mát năng lượng.
Được áp dụng trong thiết kế inline đặc trưng của ISG50-160A và IRG50-160A, giúp thiết bị gọn gàng, giảm rung và tiết kiệm không gian lắp đặt.
Ưu điểm:
Truyền lực trực tiếp, hiệu suất cao, giảm tổn thất cơ năng.
Giảm thiểu sai số đồng trục do không có thêm chi tiết trung gian.
Nhược điểm:
Khi tháo lắp hoặc bảo trì trục, cần thao tác đồng thời cả cụm động cơ và bơm.
Trong hệ thống lắp đặt của bơm ISG50-160A và IRG50-160A, khớp nối mềm (flexible coupling) thường được sử dụng giữa bơm và hệ thống đường ống (không nằm trong thân bơm) để:
Hấp thụ rung động, giảm truyền chấn động sang đường ống.
Bù sai lệch nhỏ giữa bơm và đường ống do co giãn nhiệt hoặc rung động.
Thép bọc cao su hoặc vải chịu lực: Đảm bảo độ đàn hồi, chịu được áp lực và rung động khi bơm vận hành.
Inox + cao su EPDM/Viton (cho môi trường hóa chất): Tăng khả năng chống ăn mòn, chịu nhiệt cao.
Trong cụm bơm: ISG50-160A và IRG50-160A dùng thiết kế đồng trục liền khối, không khớp nối rời giữa động cơ và bơm.
Ngoài cụm bơm: Lắp khớp nối mềm giữa mặt bích của bơm với đường ống hút, xả.

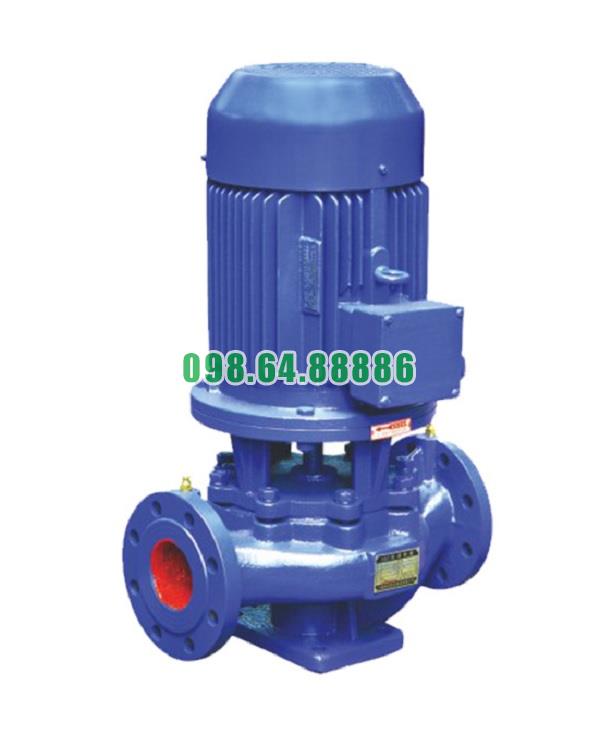

bơm inline model ISG50-160A, bơm IRG50-160A động cơ hiệu suất 2.2 kw
5.832.000 VND
