Bơm li tâm trục ngang mode SLW-ISW50-160

Tải báo giá
• Mã SP
: SLW-ISW50-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 30 - 33m, năng xuất 45 - 52%, động cơ 3 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 60 kg
Đang xử lý...


Thông tin sản phẩm

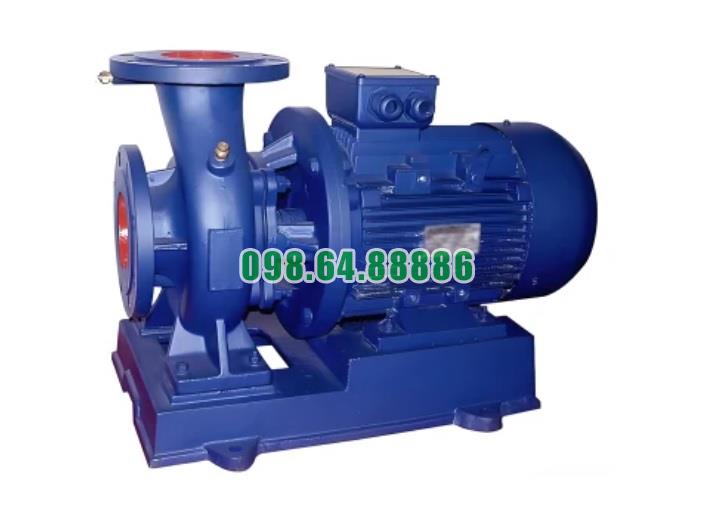

Bơm li tâm trục ngang mode SLW-ISW50-160 gồm máy bơm, động cơ và đế

Bơm ly tâm trục ngang SLW-ISW50-160 bao gồm các thành phần chính sau đây:

1. Máy Bơm

  • Thân Máy (Pump Casing): Phần vỏ ngoài của bơm, chứa các bộ phận bên trong và dẫn nước từ cổng hút đến cổng xả. Thân máy có thiết kế dạng nằm ngang, giúp dễ dàng lắp đặt trong các không gian hẹp.

  • Cánh Quạt (Impeller): Bộ phận quay bên trong bơm, tạo ra lực ly tâm để đẩy nước từ trục bơm ra ngoài và tăng áp suất của nước. Cánh quạt thường được làm từ vật liệu chống mài mòn như đồng, gang hoặc nhựa kỹ thuật.

  • Vỏ Cánh Quạt (Diffuser): Trong một số thiết kế bơm, vỏ cánh quạt giúp chuyển đổi động năng của nước thành áp suất tĩnh và dẫn nước từ cánh quạt đến cổng xả.

  • Phốt Cơ Khí (Mechanical Seal): Ngăn ngừa rò rỉ nước ra ngoài và bảo vệ các bộ phận bên trong khỏi bị hư hại do sự ma sát hoặc ăn mòn.

  • Trục Bơm (Pump Shaft): Nối cánh quạt với động cơ, truyền động lực từ động cơ đến cánh quạt. Trục bơm thường được làm từ vật liệu chịu lực và chống mài mòn.

2. Động Cơ (Motor)

  • Chức Năng: Cung cấp năng lượng cho bơm hoạt động. Động cơ điện là loại phổ biến nhất, và nó truyền động qua trục bơm để quay cánh quạt. Động cơ được thiết kế để tương thích với yêu cầu của bơm về công suất và tốc độ quay.

  • Vật Liệu: Động cơ thường được chế tạo từ vật liệu bền bỉ, với các bộ phận bảo vệ như vỏ ngoài chống bụi và nước.

3. Đế (Base Plate)

  • Chức Năng: Đế cung cấp sự ổn định cho máy bơm và động cơ. Nó giữ cho bơm và động cơ được căn chỉnh chính xác và giảm rung động trong quá trình hoạt động.

  • Vật Liệu: Đế thường được làm từ thép hoặc gang, thiết kế để chịu được tải trọng của máy bơm và động cơ, đồng thời có thể được cố định trên nền hoặc mặt sàn để đảm bảo ổn định.

  • Tính Đồng Bộ: Máy bơm và động cơ thường được lắp đặt đồng bộ trên cùng một đế, giúp việc lắp đặt và bảo trì dễ dàng hơn.
  • Tính Ổn Định: Đế giúp giảm rung động và tiếng ồn trong quá trình vận hành, đồng thời giữ cho các bộ phận của bơm và động cơ được căn chỉnh chính xác.

Bơm li tâm trục ngang mode SLW-ISW50-160 áp dụng cho cấp thoát nước công nghiệp và thành phố

Bơm ly tâm trục ngang SLW-ISW50-160 với hiệu suất và khả năng làm việc tốt trong việc cấp nước và xử lý các chất lỏng tương tự có thể được áp dụng trong các hệ thống cấp và thoát nước công nghiệp và thành phố theo các cách sau:

1. Cấp nước đô thị

  • Cấp nước sinh hoạt: Bơm được sử dụng trong hệ thống cấp nước đô thị để cung cấp nước sạch cho các hộ gia đình, cơ sở công cộng và các khu vực dân cư. Bơm giúp duy trì áp suất nước ổn định và đảm bảo cung cấp nước liên tục.
  • Dự trữ và phân phối nước: Bơm có thể được sử dụng trong các trạm bơm nước để chuyển nước từ các nguồn cung cấp lớn đến các bể chứa hoặc trạm phân phối, sau đó cung cấp nước cho toàn bộ hệ thống.

2. Hệ thống cấp nước công nghiệp

  • Cung cấp nước cho quy trình sản xuất: Trong các nhà máy công nghiệp, bơm có thể cung cấp nước cho các quy trình sản xuất, làm mát thiết bị hoặc làm sạch.
  • Hệ thống chữa cháy: Bơm được sử dụng trong các hệ thống chữa cháy công nghiệp để đảm bảo nguồn cung cấp nước liên tục và áp suất cao cho hệ thống sprinkler hoặc các thiết bị chữa cháy.

3. Thoát nước đô thị và công nghiệp

  • Hệ thống thoát nước mưa: Bơm được sử dụng để bơm nước mưa hoặc nước từ các khu vực thấp đến các hệ thống thoát nước chính, giúp giảm thiểu nguy cơ ngập lụt trong các khu vực đô thị.
  • Xử lý nước thải: Bơm có thể được sử dụng trong các nhà máy xử lý nước thải để chuyển nước thải từ các khu vực thu gom đến các bể xử lý hoặc các hệ thống xử lý nước thải.

4. Hệ thống thoát nước trong các công trình xây dựng

  • Dự phòng thoát nước: Trong các công trình xây dựng, bơm được sử dụng để thoát nước từ các khu vực hố móng hoặc tầng hầm, giúp ngăn ngừa ngập lụt và đảm bảo môi trường làm việc khô ráo.

5. Cấp nước cho các công trình công cộng

  • Cung cấp nước cho hệ thống tưới cây và công viên: Bơm được sử dụng để cung cấp nước cho hệ thống tưới cây, công viên, và các khu vực xanh trong thành phố.

Ưu điểm của Bơm SLW-ISW50-160 trong Các Ứng Dụng trên:

  • Hiệu suất tốt: Với hiệu suất cao, bơm có thể hoạt động hiệu quả trong việc cung cấp hoặc thoát nước, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
  • Thiết kế bền bỉ: Bơm trục ngang có thiết kế giúp giảm rung động và tiếng ồn, đảm bảo hoạt động ổn định và lâu dài.
  • Dễ bảo trì: Thiết kế cấu trúc giúp việc bảo trì và bảo dưỡng trở nên đơn giản hơn, giảm thời gian ngừng hoạt động của hệ thống.

Bằng cách sử dụng bơm SLW-ISW50-160 trong các hệ thống cấp và thoát nước, bạn có thể đảm bảo hiệu quả hoạt động cao, giảm chi phí vận hành, và nâng cao hiệu suất của các hệ thống cấp thoát nước trong các khu vực đô thị và công nghiệp

Điều kiện làm việc bơm li tâm trục ngang mode SLW-ISW50-160


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

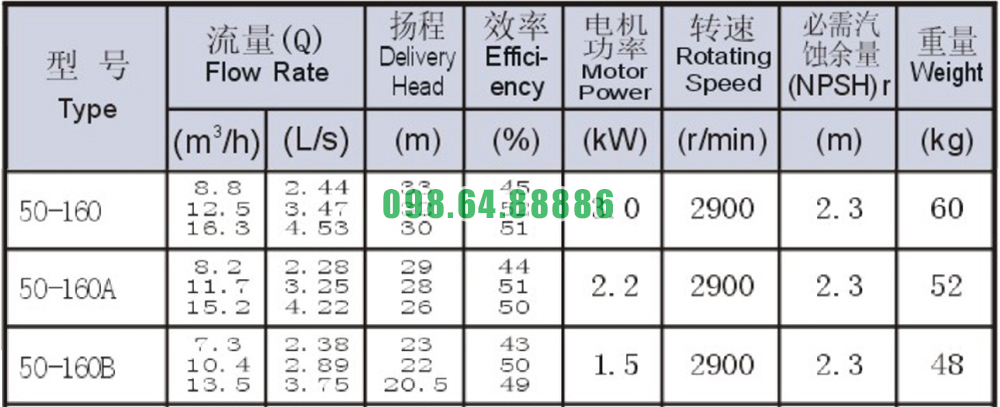

Bảng thông số kỹ thuật bơm li tâm trục ngang mode SLW-ISW50-160

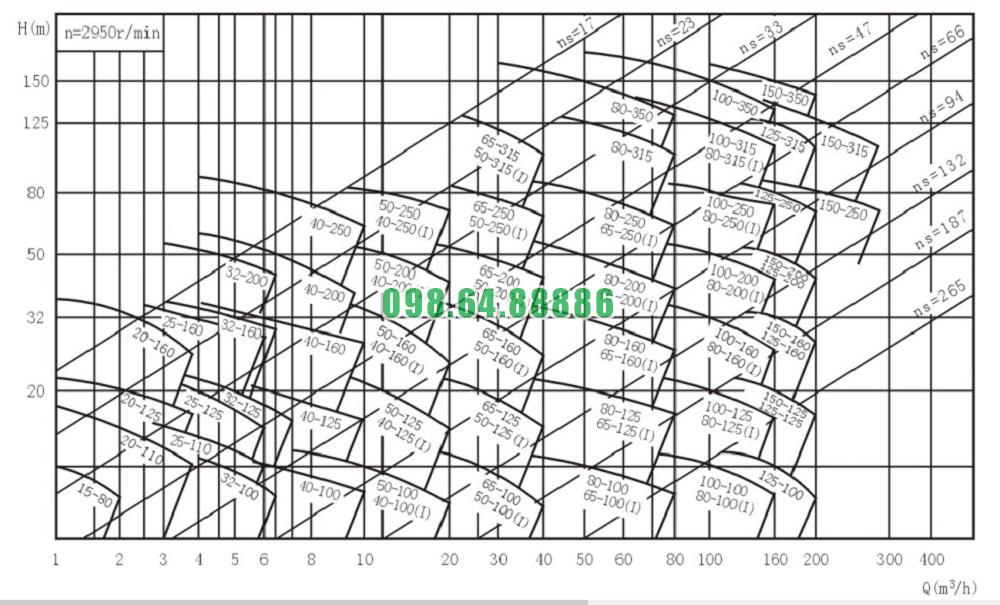

Đường cong hiệu suất bơm li tâm trục ngang mode SLW-ISW50-160

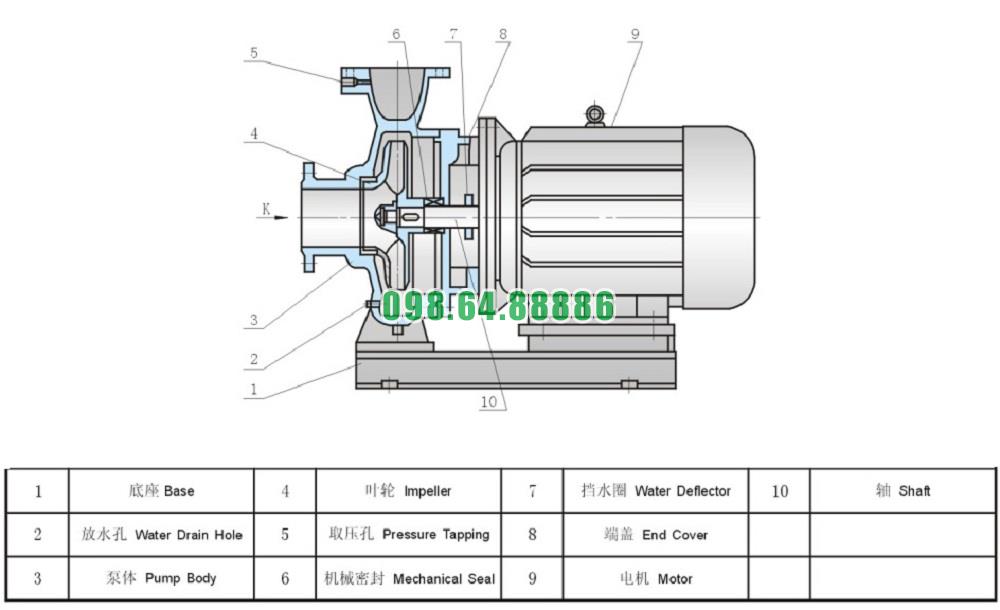

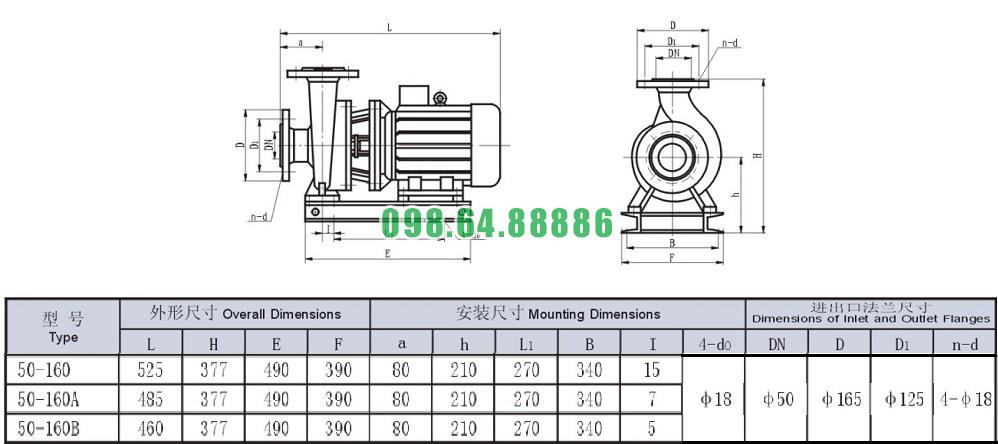

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mode SLW-ISW50-160
