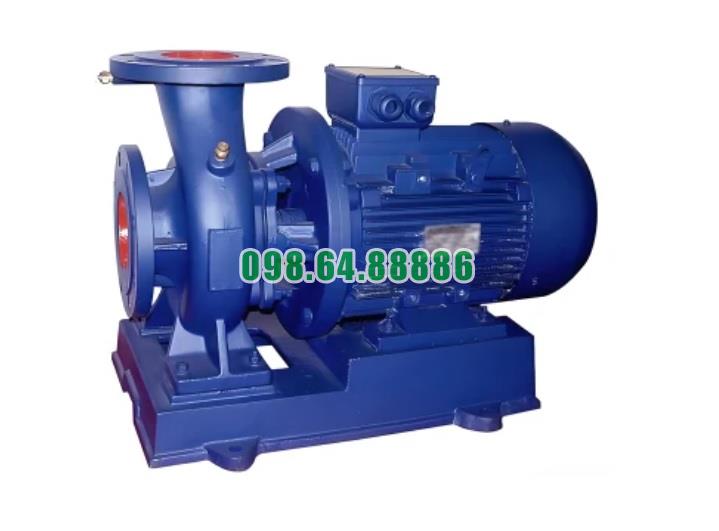

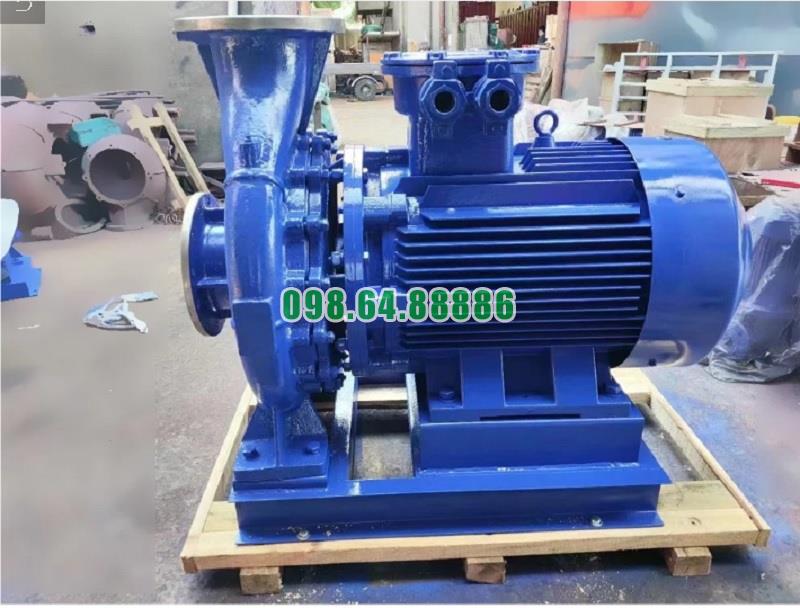

Bơm li tâm trục ngang SLW-ISW50-200

Bơm ly tâm trục ngang SLW-ISW50-200 là một thiết bị phổ biến trong ngành công nghiệp cấp nước và xử lý chất lỏng. Dưới đây là cấu tạo và nguyên tắc hoạt động chi tiết của bơm này:

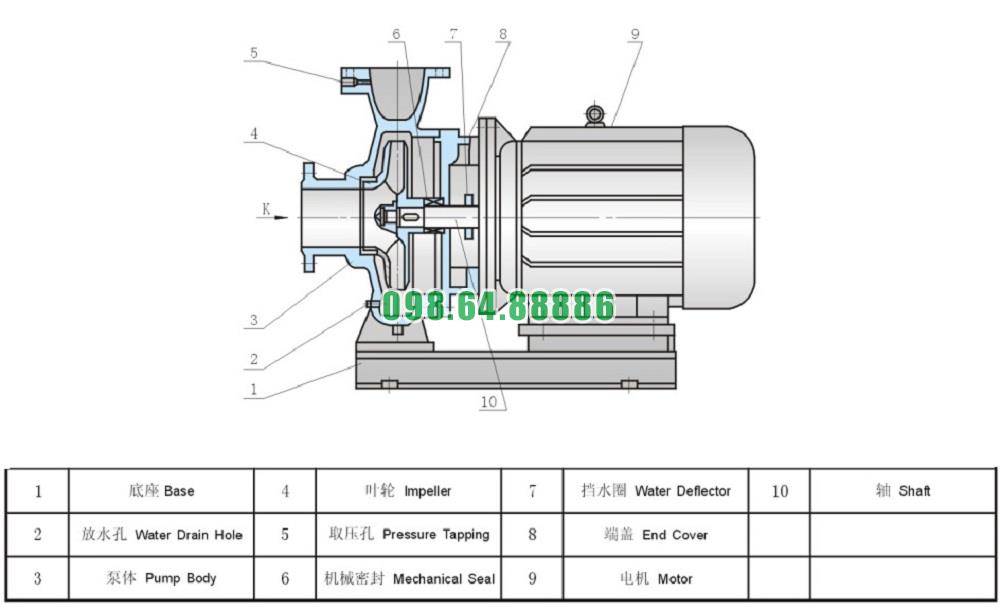

1. Cấu Tạo Của Bơm Ly Tâm Trục Ngang SLW-ISW50-200

a. Thân Bơm (Pump Casing)

• Chức Năng: Thân bơm bao quanh các bộ phận bên trong và dẫn hướng dòng nước từ cánh quạt ra ngoài. Nó chịu áp lực hoạt động và bảo vệ các bộ phận bên trong.
• Chất Liệu: Thường được làm từ gang, thép không gỉ, hoặc hợp kim chống ăn mòn để đảm bảo độ bền và khả năng chịu áp lực.

b. Cánh Quạt (Impeller)

• Chức Năng: Cánh quạt quay để tạo ra lực ly tâm, đẩy nước từ trung tâm ra ngoài. Cánh quạt tạo ra lực cần thiết để tăng tốc và tạo áp suất cho nước.
• Chất Liệu: Cánh quạt thường được làm từ đồng, nhôm, hoặc hợp kim chống ăn mòn và mài mòn.

c. Vỏ Bơm (Pump Cover)

• Chức Năng: Vỏ bơm bao phủ cánh quạt và thân bơm, giữ cho nước không bị rò rỉ ra ngoài và bảo vệ các bộ phận bên trong. Nó cũng tạo điều kiện thuận lợi cho việc bảo trì và sửa chữa.
• Thiết Kế: Có các lỗ để tháo lắp và kiểm tra bên trong bơm.

d. Phốt Cơ Khí (Mechanical Seal)

• Chức Năng: Ngăn không cho nước rò rỉ ra ngoài qua trục bơm. Phốt cơ khí giúp giữ cho nước bên trong và bảo vệ trục bơm khỏi sự ăn mòn và mài mòn.
• Chất Liệu: Thường được làm từ vật liệu chịu mài mòn và áp lực cao.

e. Trục Bơm (Pump Shaft)

• Chức Năng: Trục bơm nối cánh quạt với động cơ. Trục quay nhờ động cơ và truyền động quay đến cánh quạt.
• Chất Liệu: Thường được làm từ thép không gỉ hoặc hợp kim chống ăn mòn để đảm bảo độ bền và hiệu suất.

f. Động Cơ (Electric Motor)

• Chức Năng: Động cơ cung cấp năng lượng để quay trục bơm và cánh quạt. Động cơ có công suất đủ lớn để đáp ứng nhu cầu của bơm.
• Chất Liệu: Động cơ được bọc trong lớp vỏ bọc để bảo vệ và làm mát.

2. Nguyên Tắc Hoạt Động

a. Hút Nước

• Dòng Nước Vào: Nước được hút vào bơm qua cửa hút. Cửa hút nằm ngang giúp dòng nước vào bơm một cách ổn định, giảm thiểu tổn thất áp suất.

b. Tạo Lực Ly Tâm

• Quay Cánh Quạt: Khi động cơ quay, cánh quạt cũng quay theo trục bơm. Cánh quạt tạo ra lực ly tâm, đẩy nước từ trung tâm ra ngoài.
• Tăng Tốc Độ Nước: Lực ly tâm làm tăng tốc độ dòng nước và chuyển nó từ khu vực trung tâm ra khu vực xung quanh cánh quạt.

c. Tạo Áp Suất

• Tăng Áp Suất: Khi nước được đẩy ra khỏi cánh quạt, áp suất của nước tăng lên. Áp suất này giúp nước di chuyển qua hệ thống ống dẫn và đến điểm sử dụng.
• Dẫn Hướng Nước: Thân bơm với thiết kế đặc biệt dẫn hướng dòng nước từ cánh quạt ra cửa xả, đảm bảo dòng nước chảy đều và giảm tổn thất áp suất.

d. Xả Nước

• Ra Ngoài: Nước được đẩy ra khỏi bơm qua cửa xả. Cửa xả hướng lên thẳng đứng giúp truyền tải nước hiệu quả và đáp ứng các yêu cầu áp suất của hệ thống.

Bơm ly tâm trục ngang SLW-ISW50-200 nhờ vào thiết kế và nguyên tắc hoạt động hiệu quả này có thể cung cấp lưu lượng nước lớn với áp suất cao, đáp ứng nhu cầu trong nhiều ứng dụng khác nhau.

Khi lắp đặt và sử dụng bơm ly tâm trục ngang SLW-ISW50-200, việc tuân thủ các khuyến cáo và hướng dẫn là rất quan trọng để đảm bảo hiệu suất hoạt động tối ưu và kéo dài tuổi thọ của bơm. Dưới đây là các khuyến cáo chi tiết cho lắp đặt và sử dụng bơm:

1. Khuyến Cáo Khi Lắp Đặt

a. Lắp Đặt Đúng Vị Trí

• Vị Trí Lắp Đặt: Đặt bơm ở một vị trí bằng phẳng và ổn định, tránh những khu vực có độ rung lắc cao hoặc tiếp xúc với môi trường ăn mòn.
• Khoảng Cách: Đảm bảo có đủ khoảng cách xung quanh bơm để thực hiện bảo trì và kiểm tra.

b. Kết Nối Ống Dẫn

• Ống Dẫn Vào và Ra: Đảm bảo rằng ống dẫn vào và ra được kết nối chặt chẽ và không bị rò rỉ. Sử dụng các khớp nối phù hợp để giảm thiểu rung lắc.
• Lọc Đầu Vào: Lắp đặt bộ lọc đầu vào để ngăn cặn bẩn hoặc các vật liệu rắn làm hỏng bơm.

c. Cân Bằng Bơm

• Cân Bằng: Đảm bảo rằng bơm được cân bằng chính xác để tránh tình trạng rung lắc và giảm thiểu hư hỏng.

d. Cài Đặt Động Cơ

• Điện Áp: Kiểm tra và đảm bảo rằng động cơ bơm hoạt động với điện áp đúng theo thông số kỹ thuật.
• Bảo Vệ Động Cơ: Đảm bảo rằng động cơ được bảo vệ khỏi các yếu tố môi trường có thể gây hại, như bụi bẩn hoặc độ ẩm cao.

2. Khuyến Cáo Khi Sử Dụng

a. Khởi Động Bơm

• Kiểm Tra Trước Khi Khởi Động: Trước khi khởi động bơm, kiểm tra mức dầu bôi trơn, phốt trục, và tình trạng các bộ phận khác để đảm bảo mọi thứ hoạt động bình thường.
• Khởi Động Từ Từ: Khởi động bơm từ từ để giảm căng thẳng đột ngột lên các bộ phận cơ khí.

b. Vận Hành Bơm

• Theo Dõi Hiệu Suất: Liên tục theo dõi các chỉ số vận hành như lưu lượng, áp suất, và nhiệt độ để đảm bảo bơm hoạt động đúng hiệu suất.
• Điều Chỉnh Áp Suất: Nếu cần, điều chỉnh áp suất đầu ra của bơm để phù hợp với yêu cầu của hệ thống.

c. Bảo Dưỡng Định Kỳ

• Kiểm Tra Định Kỳ: Thực hiện kiểm tra định kỳ các bộ phận của bơm như phốt trục, vòng đệm, và cánh quạt để phát hiện sớm các dấu hiệu hư hỏng.
• Thay Thế Dầu Bôi Trơn: Đảm bảo thay thế dầu bôi trơn theo chu kỳ bảo dưỡng và khi phát hiện dầu bị nhiễm bẩn.

d. Ngừng Sử Dụng

• Ngắt Nguồn: Khi không sử dụng bơm hoặc trong các tình huống bảo trì, đảm bảo ngắt nguồn điện và khóa các van liên quan để ngăn ngừa tai nạn.

3. Khuyến Cáo Bảo Trì và Sửa Chữa

a. Sửa Chữa Kịp Thời

• Dấu Hiệu Hư Hỏng: Nếu bơm phát ra tiếng ồn lạ, rung lắc, hoặc có dấu hiệu rò rỉ, hãy dừng hoạt động và kiểm tra ngay.
• Sửa Chữa Chuyên Nghiệp: Khi cần sửa chữa, hãy liên hệ với dịch vụ sửa chữa chuyên nghiệp để đảm bảo bơm được sửa chữa đúng cách.

b. Lưu Trữ Khi Không Sử Dụng

• Lưu Trữ Đúng Cách: Nếu bơm không được sử dụng trong thời gian dài, hãy bảo quản bơm ở nơi khô ráo và sạch sẽ để tránh bị ăn mòn và hư hỏng.
