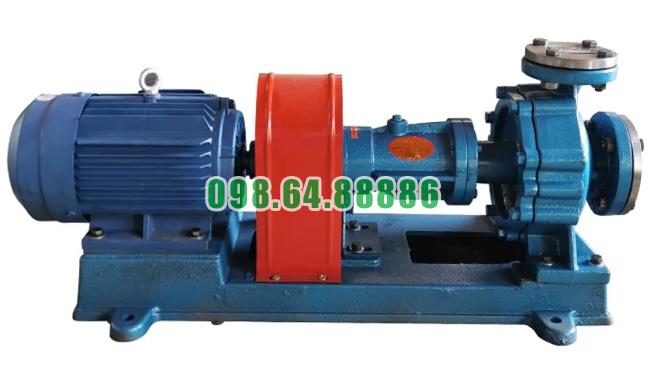

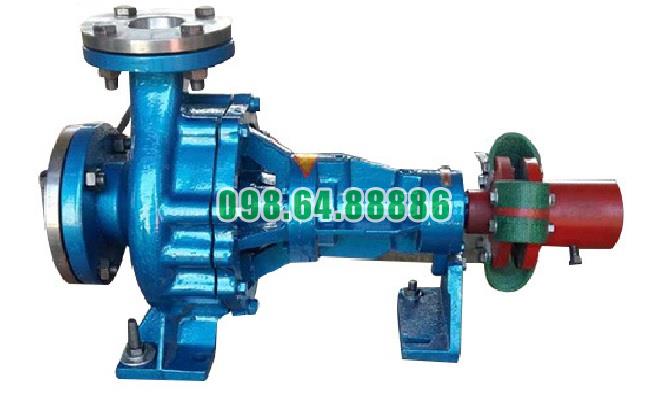

Bơm ly tâm dầu truyền nhiệt RY20-20-100 cột áp 10 m, công suất 0.75 kW

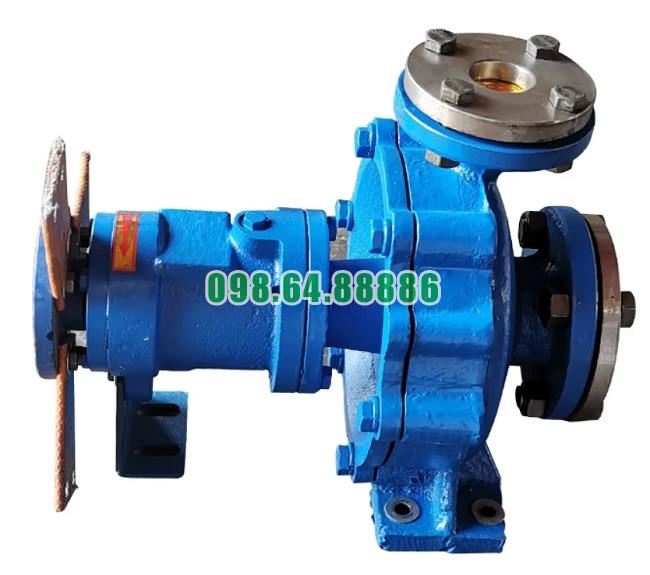

Nguyên lý tản nhiệt không khí tự nhiên trên Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 sử dụng cơ chế tản nhiệt tự nhiên để giảm lượng nhiệt truyền từ buồng bơm chứa dầu nóng đến cụm ổ trục và khớp nối mà không cần dùng nước làm mát.

Nhiệt truyền từ dầu nóng sang thân bơm

Khi bơm vận hành, dầu truyền nhiệt đi qua buồng bơm làm nhiệt độ thân bơm tăng lên. Một phần nhiệt tiếp tục truyền dọc theo kết cấu kim loại về phía trục và cụm ổ bi.

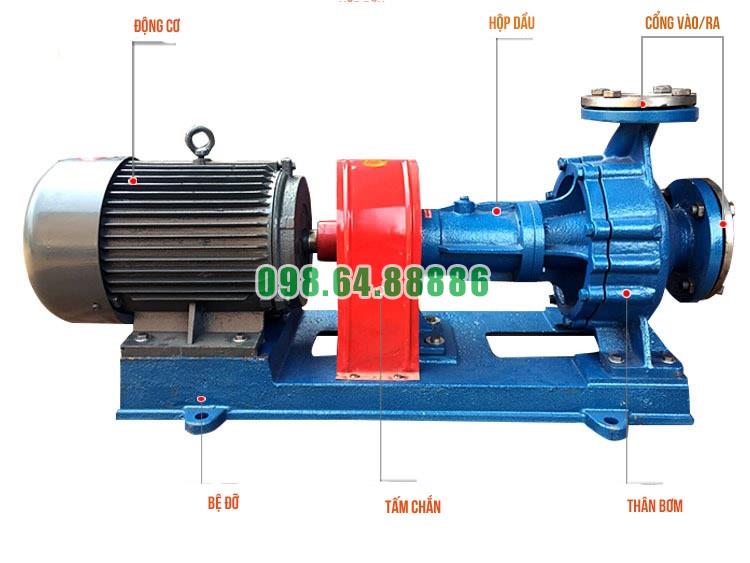

Kết cấu kéo dài làm giảm tốc độ truyền nhiệt

Khoảng cách giữa buồng bơm và hộp ổ trục được bố trí đủ dài để tạo vùng phân tán nhiệt. Trong quá trình nhiệt truyền dọc theo thân và giá đỡ, một phần nhiệt lượng được giải phóng ra không khí xung quanh.

Nhờ đó, nhiệt độ truyền đến ổ bi và khớp nối thấp hơn so với nhiệt độ tại buồng bơm.

Không khí đối lưu mang nhiệt ra ngoài

Bề mặt bên ngoài của thân bơm tiếp xúc trực tiếp với không khí. Khi bề mặt nóng lên, lớp không khí gần bơm cũng nóng và chuyển động lên trên. Không khí mát hơn tiếp tục đi vào thay thế, tạo thành quá trình đối lưu tự nhiên liên tục.

Quá trình này giúp nhiệt lượng được đưa ra khỏi cụm bơm mà không cần quạt hoặc hệ thống nước làm mát riêng.

Bảo vệ cụm ổ trục

Khả năng tản nhiệt tự nhiên giúp hạn chế nhiệt độ quá cao tại hộp ổ bi, bảo vệ dầu hoặc mỡ bôi trơn khỏi suy giảm chất lượng. Điều này góp phần giảm ma sát, hạn chế bó trục và kéo dài tuổi thọ ổ bi.

Điều kiện để tản nhiệt hiệu quả

Bơm cần được lắp tại vị trí thông thoáng, không che kín khu vực thân và hộp ổ trục. Bề mặt bơm phải được vệ sinh định kỳ để tránh bụi bẩn hoặc dầu bám làm cản trở quá trình trao đổi nhiệt với không khí.

Nguyên lý tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100 dựa trên việc kéo dài đường truyền nhiệt và giải phóng nhiệt qua bề mặt bơm bằng đối lưu không khí. Cơ chế này giúp giảm nhiệt truyền đến ổ bi, đơn giản hóa hệ thống và loại bỏ nhu cầu sử dụng nước làm mát.

Khả năng duy trì áp suất ổn định của Bơm dầu truyền nhiệt RY20-20-100 trong đường ống

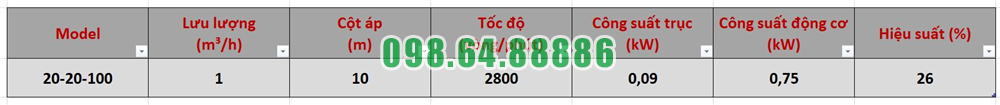

Bơm dầu truyền nhiệt RY20-20-100 tạo cột áp tiêu chuẩn khoảng 10 m tại lưu lượng 1 m³/h. Khi vận hành gần đúng điểm thiết kế, bơm giúp duy trì áp suất tương đối ổn định để dầu nóng lưu thông liên tục trong đường ống tuần hoàn.

Bánh công tác tạo áp suất liên tục

Bánh công tác quay ở tốc độ khoảng 2.800 vòng/phút, liên tục truyền năng lượng cho dầu tải nhiệt. Dầu được đưa từ tâm bánh công tác ra phía ngoài, sau đó đi vào khoang dẫn dòng của thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất trước khi dầu đi vào đường ống xả.

Cột áp khắc phục trở lực đường ống

Cột áp 10 m giúp bơm vượt qua trở lực phát sinh tại:

• Đường ống dẫn dầu.
• Van và các đoạn co nối.
• Áo gia nhiệt của thiết bị.
• Bộ trao đổi nhiệt.
• Đường hồi dầu về bơm.

Khi trở lực hệ thống không thay đổi lớn, áp suất đầu ra của bơm được duy trì ổn định hơn.

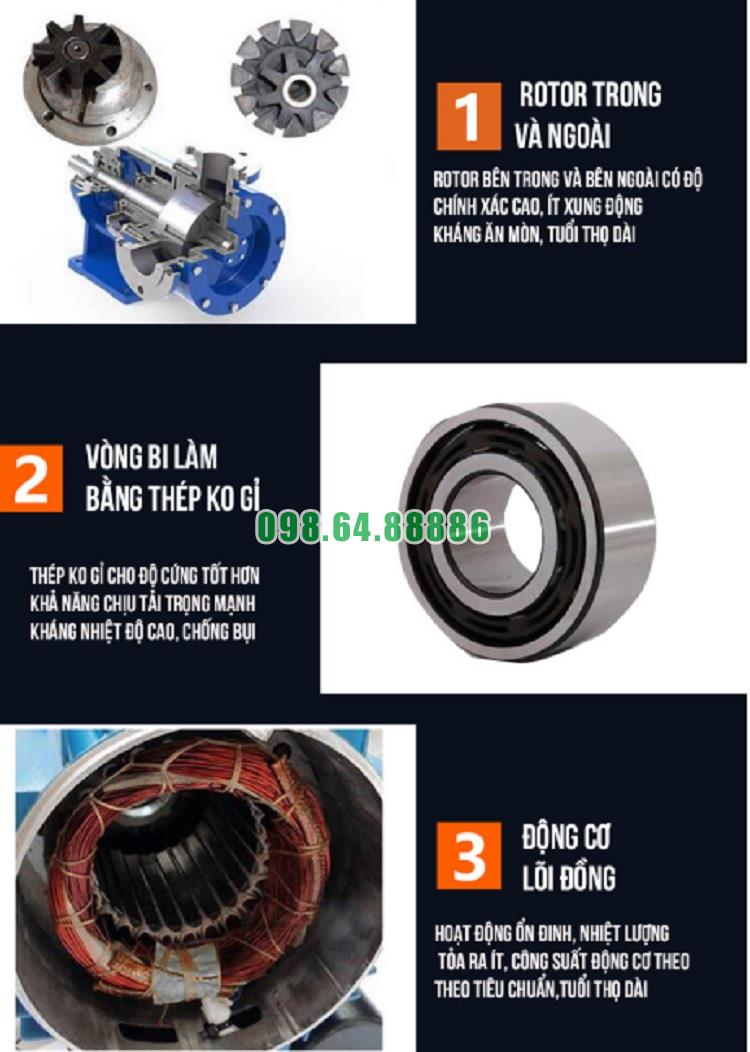

Cụm rô to hạn chế dao động áp suất

Trục và bánh công tác được đỡ bằng hai ổ bi, giúp cụm rô to quay đồng tâm. Chuyển động ổn định làm giảm rung động và hạn chế sự biến động của dòng dầu, qua đó hỗ trợ duy trì áp suất đều trong đường ống.

Điều kiện để áp suất ổn định

Áp suất thực tế của Bơm dầu truyền nhiệt RY20-20-100 phụ thuộc vào độ mở van, chiều dài đường ống, độ nhớt của dầu và tổng trở lực hệ thống. Vì vậy, bơm cần được vận hành gần lưu lượng thiết kế, đường ống không bị tắc và van điều chỉnh không thay đổi đột ngột.

Bơm dầu truyền nhiệt RY20-20-100 duy trì áp suất tương đối ổn định nhờ bánh công tác quay đều, cụm trục được đỡ chắc chắn và khả năng tạo cột áp khoảng 10 m. Hiệu quả này đạt được tốt nhất khi bơm làm việc gần điểm thiết kế và trở lực đường ống được giữ ổn định.
