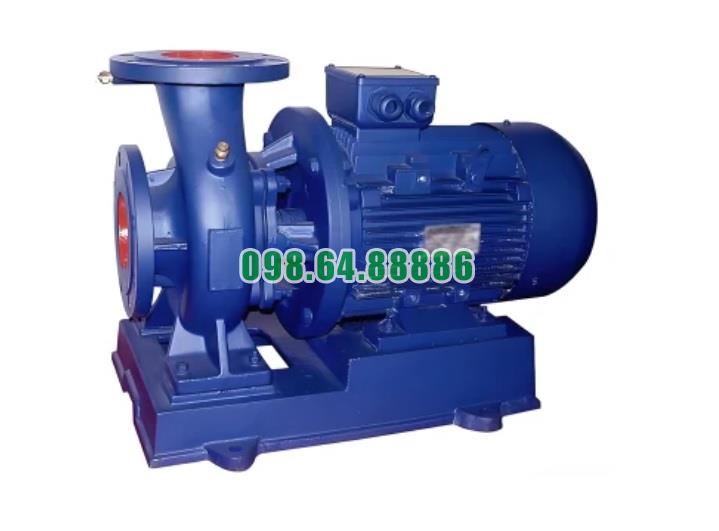

Bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m

Tải báo giá
• Mã SP
: SLW100-ISW100-350
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 60 - 120 m3/h hoặc 16.7 - 33.3 L/s, đẩy cao từ 142 - 153.6m, năng xuất 57 - 74%, động cơ 90 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 777 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m cấu tạo vẻ ngoài hấp dẫn và ít không gian chiếm dụng

Bơm nước nằm ngang SLW100-ISW100-350 là một giải pháp bơm hiệu quả cao, được thiết kế với sự tối ưu hóa về cấu tạo và tính thẩm mỹ để đáp ứng nhu cầu vận hành trong nhiều môi trường khác nhau. Đặc điểm nổi bật của dòng bơm này không chỉ nằm ở hiệu suất mà còn ở thiết kế nhỏ gọn, khả năng hút sâu lên đến 4.0m, cùng vẻ ngoài hấp dẫn và ít chiếm dụng không gian.

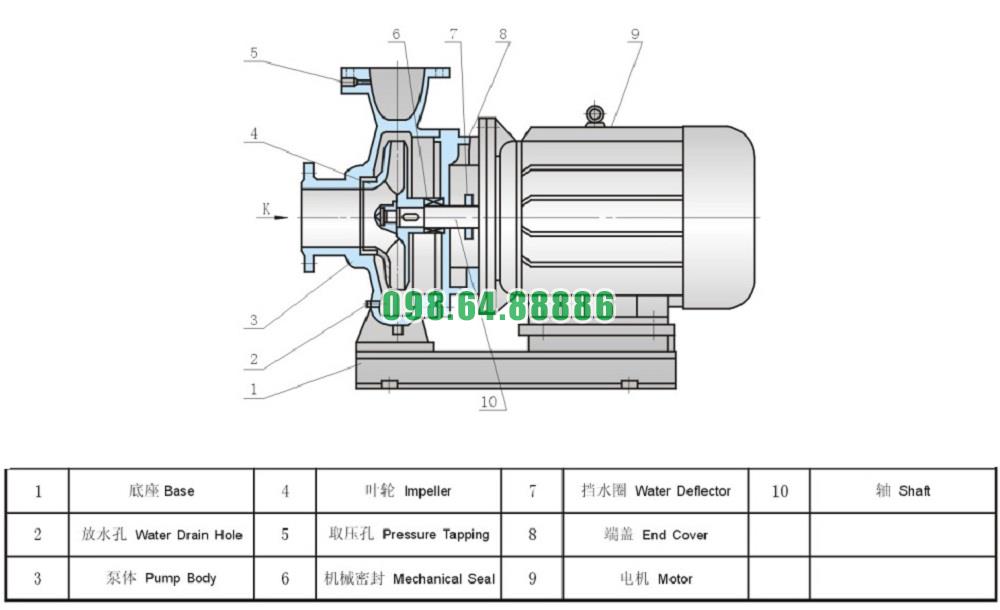

1. Cấu tạo của bơm SLW100-ISW100-350

Bơm nước nằm ngang SLW100-ISW100-350 được cấu tạo từ các thành phần chính như sau:

1.1 Thân bơm

  • Được chế tạo từ gang đúc hoặc thép không gỉ (tùy thuộc vào ứng dụng), thân bơm cung cấp khả năng chịu áp lực cao và chống ăn mòn tốt.
  • Thiết kế thân bơm dạng trục ngang giúp tiết kiệm không gian và dễ dàng lắp đặt trong các khu vực hạn chế.

1.2 Bánh công tác (Impeller)

  • Bánh công tác dạng cánh kín, làm từ hợp kim hoặc thép không gỉ, đảm bảo hiệu suất bơm cao và giảm thiểu tổn thất thủy lực.
  • Bánh công tác được cân bằng động chính xác, giúp giảm rung lắc trong quá trình vận hành.

1.3 Động cơ

  • Động cơ hiệu suất cao với khả năng hoạt động ổn định, tiết kiệm điện năng và đảm bảo lực đẩy mạnh mẽ.
  • Tích hợp hệ thống cách âm, giúp giảm tiếng ồn khi vận hành.

1.4 Cơ cấu làm kín

  • Sử dụng phớt cơ khí chất lượng cao, ngăn chặn rò rỉ nước và tăng tuổi thọ thiết bị.
  • Tùy chọn phớt đơn hoặc phớt kép để phù hợp với các chất lỏng đặc biệt như hóa chất hoặc nước có độ ăn mòn cao.

1.5 Cánh tản nhiệt

  • Cánh tản nhiệt được tích hợp phía động cơ, giúp làm mát nhanh chóng và duy trì nhiệt độ hoạt động ổn định.

1.6 Kết nối

  • Kết nối mặt bích tiêu chuẩn (DIN hoặc ANSI) đảm bảo tương thích với nhiều hệ thống đường ống khác nhau.

2. Thiết kế ngoại hình hấp dẫn

2.1 Kiểu dáng hiện đại

  • Bơm SLW100-ISW100-350 được thiết kế với kiểu dáng hiện đại, phù hợp với các nhà máy, khu công nghiệp, và cả các khu dân cư cao cấp.
  • Màu sơn chống ăn mòn bên ngoài, tạo vẻ đẹp chuyên nghiệp và tăng khả năng chống lại các điều kiện môi trường khắc nghiệt.

2.2 Kích thước nhỏ gọn

  • Với thiết kế thân bơm nằm ngang, bơm chiếm ít không gian lắp đặt hơn so với các loại bơm trục đứng.
  • Kích thước nhỏ gọn giúp dễ dàng lắp đặt ở những không gian hẹp, đặc biệt trong các nhà máy công nghiệp hoặc khu dân cư đông đúc.

2.3 Dễ dàng bảo trì

  • Thiết kế cho phép tháo rời dễ dàng từng bộ phận, giúp việc bảo trì và vệ sinh nhanh chóng mà không cần di chuyển toàn bộ hệ thống.

3. Khả năng hút sâu ấn tượng

3.1 Độ hút sâu lên đến 4.0m

  • Bơm SLW100-ISW100-350 được trang bị cơ chế hút mạnh mẽ, đảm bảo khả năng hút sâu đến 4.0m mà không làm giảm hiệu suất.
  • Đặc điểm này giúp bơm hoạt động hiệu quả trong các điều kiện như hút nước từ hồ, bể chứa hoặc các vị trí thấp hơn mặt bằng lắp đặt.

3.2 Hiệu suất ổn định

  • Bơm có thể duy trì áp suất và lưu lượng ổn định ngay cả khi hút nước từ độ sâu lớn, nhờ vào thiết kế tối ưu của bánh công tác và hệ thống thủy lực.

4. Ưu điểm chiếm dụng không gian tối thiểu

4.1 Tiết kiệm không gian

  • Bơm có thiết kế nằm ngang, cho phép lắp đặt dọc theo các đường ống hoặc sàn, không cần không gian thẳng đứng lớn như bơm trục đứng.
  • Phù hợp cho các hệ thống xử lý nước trong không gian hạn chế, chẳng hạn như tầng hầm hoặc khu vực máy móc chật chội.

4.2 Khả năng lắp đặt linh hoạt

  • Bơm được thiết kế để dễ dàng tích hợp vào các hệ thống có sẵn mà không yêu cầu thay đổi lớn về cấu trúc.
  • Có thể lắp đặt trên nền bệ cố định hoặc trên khung chống rung để đảm bảo hoạt động ổn định

Bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m được áp dụng cho cấp thoát nước công nghiệp và thành phố

Máy bơm nước nằm ngang SLW100-ISW100-350 với độ hút sâu 4,0m được ứng dụng rộng rãi trong hệ thống cấp thoát nước công nghiệp và đô thị nhờ vào các đặc điểm kỹ thuật và hiệu suất vượt trội.

1. Cấp nước công nghiệp:

  • Cung cấp nước cho nhà máy: Máy bơm này đảm bảo cung cấp nước ổn định cho các quy trình sản xuất, hệ thống làm mát và vệ sinh công nghiệp.
  • Hệ thống làm mát: Trong các nhà máy, nước làm mát là yếu tố quan trọng để duy trì nhiệt độ thiết bị. Máy bơm SLW100-ISW100-350 đáp ứng nhu cầu này hiệu quả.

2. Cấp nước đô thị:

  • Cung cấp nước sinh hoạt: Máy bơm được sử dụng trong các trạm bơm nước sạch, đảm bảo cung cấp nước cho khu dân cư, tòa nhà cao tầng và khu đô thị.
  • Hệ thống phòng cháy chữa cháy: Với khả năng cung cấp lưu lượng lớn và áp suất cao, máy bơm này phù hợp cho các hệ thống chữa cháy trong thành phố.

3. Thoát nước và xử lý nước thải:

  • Hệ thống thoát nước mưa: Máy bơm giúp bơm nước mưa từ các khu vực trũng thấp lên hệ thống thoát nước chính, ngăn ngừa ngập úng.
  • Xử lý nước thải công nghiệp: Trong các nhà máy xử lý nước thải, máy bơm này vận chuyển nước thải qua các giai đoạn xử lý khác nhau.

4. Tưới tiêu nông nghiệp:

  • Hệ thống tưới tiêu: Máy bơm cung cấp nước cho các hệ thống tưới tiêu quy mô lớn, đảm bảo nước đến được các cánh đồng và khu vực canh tác.

Với thiết kế nằm ngang và khả năng hút sâu 4,0m, máy bơm SLW100-ISW100-350 đáp ứng hiệu quả các nhu cầu cấp thoát nước trong công nghiệp và đô thị, đảm bảo hoạt động ổn định và hiệu quả

Điều kiện làm việc bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m

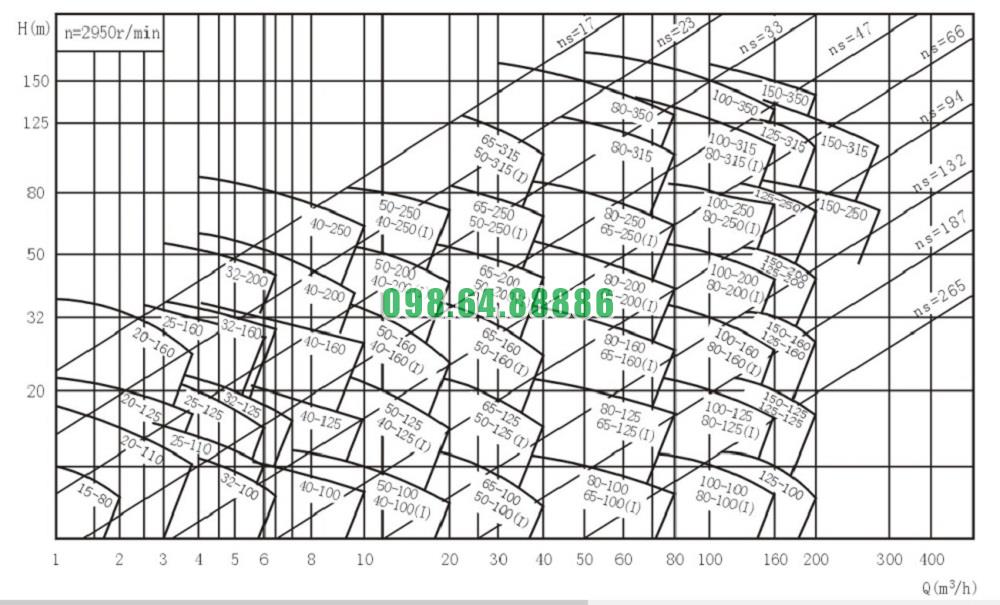

Đường cong hiệu suất bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m

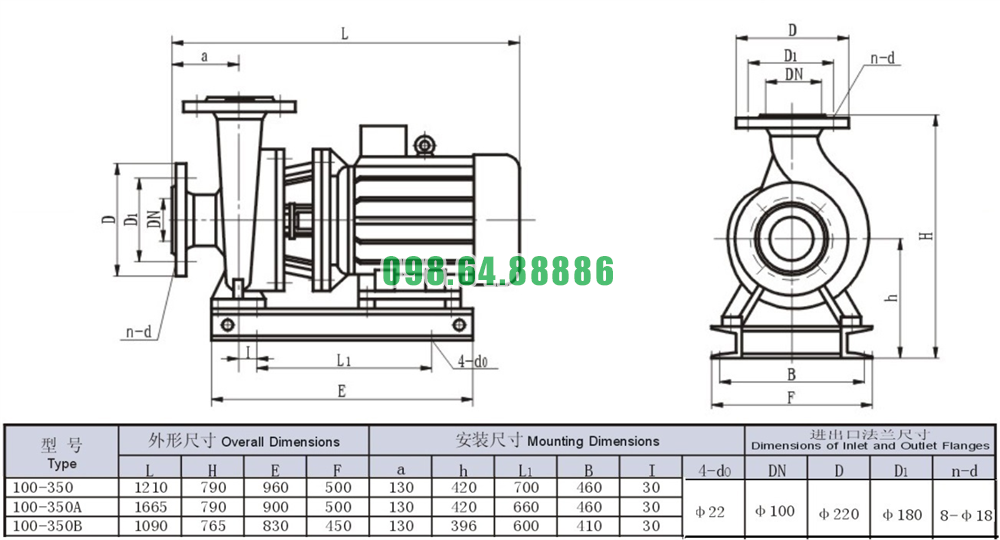

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW100-ISW100-350 độ hút sâu 4.0m
