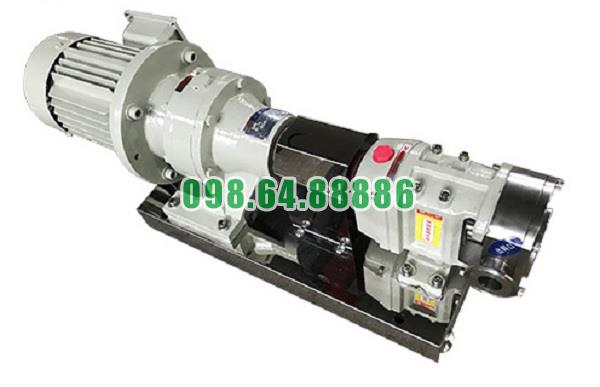

Máy bơm cánh khế 3RP-60 là dòng bơm thể tích sử dụng hai rotor dạng cánh khế quay đồng bộ bên trong buồng bơm. Cấu tạo của máy được thiết kế nhằm tạo ra khả năng hút và đẩy chất lỏng ổn định, đặc biệt phù hợp với chất có độ nhớt cao, chất đặc sệt hoặc sản phẩm cần hạn chế biến dạng cấu trúc.
Với lưu lượng 18 m³/h, áp suất 0,6 MPa, tốc độ quay 500 vòng/phút, đường kính kết nối DN65 và động cơ 7,5 kW, các bộ phận của Máy bơm cánh khế 3RP-60 phải phối hợp chính xác để duy trì hiệu suất và độ bền trong quá trình vận hành.
Động cơ là bộ phận cung cấp năng lượng cho toàn bộ Máy bơm cánh khế 3RP-60. Công suất 7,5 kW tạo ra mô-men xoắn cần thiết để hai rotor quay ổn định khi vận chuyển chất lỏng có độ nhớt cao.
Chuyển động từ động cơ được truyền đến trục chủ động thông qua khớp nối. Sau đó, hệ thống bánh răng đồng bộ phân phối chuyển động sang trục còn lại.
Động cơ được lựa chọn phù hợp với lưu lượng 18 m³/h và áp suất 0,6 MPa, giúp máy hạn chế tình trạng quá tải hoặc giảm tốc khi gặp chất bơm đặc.
Khớp nối nằm giữa trục động cơ và trục chủ động của đầu bơm. Bộ phận này có nhiệm vụ truyền mô-men từ động cơ 7,5 kW đến hệ thống truyền động bên trong máy.
Khớp nối còn giúp bù một phần sai lệch nhỏ giữa trục động cơ và trục bơm. Khi được căn chỉnh chính xác, khớp nối giúp giảm rung động, hạn chế tải bất thường lên vòng bi và phớt làm kín.
Khớp nối cần được kiểm tra định kỳ để phát hiện tình trạng lỏng, lệch tâm hoặc mài mòn.
Hộp bánh răng là bộ phận quan trọng trong cấu tạo Máy bơm cánh khế 3RP-60. Bên trong hộp có hai bánh răng lắp trên hai trục song song.
Khi bánh răng trên trục chủ động quay, nó truyền chuyển động sang bánh răng còn lại, khiến hai trục quay cùng tốc độ nhưng ngược chiều nhau.
Hệ thống bánh răng đồng bộ giúp hai cánh khế luôn giữ đúng vị trí tương đối. Nhờ đó, các thùy rotor có thể đi qua nhau mà không va chạm trực tiếp.
Bánh răng và vòng bi bên trong hộp truyền động cần được bôi trơn bằng dầu. Lớp dầu giúp giảm ma sát, hạn chế nhiệt phát sinh và bảo vệ bề mặt bánh răng khỏi mài mòn.
Khoang dầu được tách riêng khỏi buồng chứa chất lỏng. Cấu tạo này giúp hạn chế nguy cơ dầu bôi trơn xâm nhập vào chất bơm.
Mức dầu cần được kiểm tra thường xuyên. Dầu thiếu, bẩn hoặc mất độ nhớt có thể làm bánh răng nhanh mòn và ảnh hưởng đến độ đồng bộ của hai rotor.
Máy bơm cánh khế 3RP-60 sử dụng hai trục riêng biệt gồm trục chủ động và trục bị động.
Trục chủ động nhận chuyển động trực tiếp từ động cơ thông qua khớp nối. Trục bị động nhận chuyển động từ cặp bánh răng đồng bộ.
Mỗi trục được lắp với một rotor cánh khế. Hai trục phải giữ đúng độ song song và đồng tâm để các rotor quay chính xác trong buồng bơm.
Trục được chế tạo với độ cứng cao nhằm chịu mô-men xoắn, tải trọng từ rotor và áp suất chất lỏng trong quá trình vận hành.
Rotor là bộ phận trực tiếp tạo ra quá trình hút và đẩy chất lỏng. Máy bơm cánh khế 3RP-60 sử dụng hai rotor có các thùy đối xứng, quay ngược chiều nhau.
Khi hai rotor tách ra ở phía cửa hút, thể tích buồng bơm tăng lên và chất lỏng đi vào. Chất bơm được giữ trong các khoang giữa rotor với thành buồng bơm rồi di chuyển đến cửa xả.
Tại phía xả, các thùy rotor tiến gần nhau làm thể tích khoang giảm, đẩy chất lỏng ra ngoài.
Hai cánh khế được điều khiển bằng bánh răng đồng bộ nên không tiếp xúc trực tiếp với nhau. Giữa các bề mặt luôn tồn tại một khe hở kỹ thuật nhỏ.
Khe hở này giúp rotor quay mà không phát sinh ma sát kim loại, hạn chế mài mòn và giảm nhiệt trong buồng bơm.
Ngoài khe hở giữa hai rotor, còn có khe hở giữa rotor với thành buồng bơm và nắp bơm. Toàn bộ các khe hở phải được gia công chính xác để vừa ngăn va chạm, vừa hạn chế chất lỏng hồi ngược.
Buồng bơm là không gian chứa hai rotor và trực tiếp tiếp xúc với chất lỏng. Hình dạng bên trong được gia công phù hợp với quỹ đạo quay của các cánh khế.
Buồng bơm phải có độ cứng và độ chính xác cao để duy trì khe hở ổn định khi máy làm việc ở áp suất 0,6 MPa.
Bề mặt bên trong thường được hoàn thiện nhẵn nhằm hạn chế chất lỏng bám đọng, giảm ăn mòn và thuận lợi cho việc vệ sinh.
Thân đầu bơm bao quanh buồng làm việc, chịu áp suất chất lỏng và giữ vị trí của các chi tiết bên trong.
Bộ phận này cần có kết cấu chắc chắn để không bị biến dạng khi máy vận hành liên tục. Nếu thân bơm cong hoặc lệch, khe hở giữa rotor với thành bơm sẽ thay đổi, có thể gây giảm lưu lượng hoặc va chạm cơ khí.
Thân bơm còn là vị trí lắp cổng hút, cổng xả, phớt và nắp phía trước.
Nắp bơm được lắp ở phía trước đầu bơm và che kín khu vực rotor. Bộ phận này có thể tháo ra để kiểm tra, vệ sinh hoặc thay thế cánh khế.
Giữa nắp và thân bơm có gioăng làm kín để ngăn chất lỏng rò rỉ. Nắp cần được siết đều để tránh cong vênh hoặc tạo khe hở không đồng đều.
Thiết kế nắp tháo rời giúp việc bảo trì Máy bơm cánh khế 3RP-60 thuận tiện hơn.
Máy bơm cánh khế 3RP-60 sử dụng kết nối DN65 tại cửa hút và cửa xả. Kích thước này tạo tiết diện dẫn phù hợp với lưu lượng 18 m³/h.
Cửa hút đưa chất lỏng vào buồng bơm, còn cửa xả dẫn chất lỏng sang đường ống phía sau. Hai cổng thường được bố trí đối diện nhau để rút ngắn đường di chuyển của chất bơm.
Đường ống DN65 cần được lắp đồng tâm, có giá đỡ riêng và không tạo lực kéo hoặc lực xoắn lên thân bơm.
Phớt cơ khí được lắp tại vị trí hai trục đi vào buồng bơm. Bộ phận này ngăn chất lỏng rò rỉ theo khe hở quanh trục.
Một cụm phớt thường gồm mặt phớt quay, mặt phớt tĩnh, lò xo và gioăng phụ. Hai mặt phớt được ép sát để duy trì độ kín khi trục quay ở tốc độ 500 vòng/phút.
Phớt còn có nhiệm vụ ngăn chất lỏng xâm nhập vào hộp bánh răng và vòng bi. Vật liệu phớt cần được lựa chọn theo nhiệt độ, độ nhớt và tính chất hóa học của chất bơm.
Gioăng được bố trí tại nắp bơm, cụm phớt và các bề mặt ghép nối. Chức năng của gioăng là lấp đầy khe hở giữa các chi tiết cố định và ngăn chất lỏng thoát ra ngoài.
Gioăng phải có độ đàn hồi tốt, chịu được áp suất 0,6 MPa và tương thích với chất bơm.
Nếu gioăng bị chai cứng, rách hoặc trương nở, khả năng làm kín của Máy bơm cánh khế 3RP-60 sẽ suy giảm.
Vòng bi được lắp trong hộp truyền động để giữ hai trục đúng vị trí và hỗ trợ chuyển động quay.
Bộ phận này chịu tải hướng kính, tải dọc trục và lực phát sinh từ rotor trong quá trình bơm. Vòng bi tốt giúp trục quay ổn định, hạn chế rung và duy trì khe hở chính xác giữa hai cánh khế.
Khi vòng bi bị mòn, trục có thể xuất hiện độ rơ, khiến rotor lệch vị trí hoặc va chạm với nhau.
Vỏ hộp truyền động bao quanh bánh răng, vòng bi và phần sau của hai trục. Bộ phận này bảo vệ hệ thống truyền động khỏi bụi, nước và tác động bên ngoài.
Vỏ hộp còn giữ khoảng cách chính xác giữa hai trục. Độ cứng của vỏ ảnh hưởng trực tiếp đến khả năng ăn khớp đồng bộ của hai bánh răng.
Trên vỏ thường có vị trí châm dầu, kiểm tra mức dầu và xả dầu bảo dưỡng.
Động cơ, khớp nối và đầu bơm được lắp trên một khung bệ chung. Khung bệ giúp giữ các cụm thiết bị đúng vị trí và hạn chế rung động khi máy hoạt động.
Bệ cần được đặt trên nền phẳng, chắc chắn và cố định bằng bu-lông. Nếu bệ bị nghiêng hoặc biến dạng, trục động cơ và trục bơm có thể mất đồng tâm.
Khung bệ ổn định giúp Máy bơm cánh khế 3RP-60 vận hành êm và giảm tải cho khớp nối, vòng bi cùng phớt cơ khí.
Khi động cơ 7,5 kW hoạt động, chuyển động được truyền qua khớp nối đến trục chủ động. Cặp bánh răng đồng bộ làm trục bị động quay ngược chiều với cùng tốc độ.
Hai rotor cánh khế quay ở tốc độ 500 vòng/phút, liên tục tạo ra các khoang hút và đẩy chất lỏng. Phớt cơ khí giữ chất bơm không rò theo trục, trong khi vòng bi duy trì vị trí chính xác của hệ thống truyền động.
Cổng DN65 giúp chất lỏng lưu thông thuận lợi, còn thân và nắp bơm giữ kín buồng làm việc ở áp suất 0,6 MPa. Sự phối hợp đồng bộ này giúp máy đạt lưu lượng 18 m³/h ổn định.
Các bộ phận cần được ưu tiên kiểm tra gồm rotor cánh khế, phớt cơ khí, gioăng, bánh răng đồng bộ, vòng bi và dầu hộp truyền động.
Rotor cần được kiểm tra vết xước, ăn mòn và khe hở. Phớt cần được theo dõi để phát hiện rò rỉ. Bánh răng và vòng bi phải được bôi trơn đầy đủ để giữ chuyển động ổn định.
Khớp nối, bu-lông bệ máy và đầu kết nối DN65 cũng cần được kiểm tra định kỳ nhằm tránh rung động và sai lệch trục.
Cấu tạo chi tiết của dòng Máy bơm cánh khế 3RP-60 gồm động cơ 7,5 kW, khớp nối, hộp bánh răng đồng bộ, hai trục song song, cặp rotor cánh khế, buồng bơm, phớt cơ khí, vòng bi, gioăng làm kín, cổng kết nối DN65 và khung bệ.
Trong đó, cặp cánh khế và bánh răng đồng bộ là hai bộ phận quyết định trực tiếp đến khả năng hút, vận chuyển và đẩy chất lỏng. Rotor tạo ra các khoang thể tích, còn bánh răng giúp hai cánh quay chính xác mà không tiếp xúc trực tiếp.
Nhờ kết cấu đồng bộ và chắc chắn, Máy bơm cánh khế 3RP-60 có thể vận hành ở tốc độ 500 vòng/phút, đạt lưu lượng 18 m³/h và làm việc với áp suất 0,6 MPa một cách ổn định.
Máy bơm cánh khế 3RP-60 hoạt động theo nguyên lý chuyển động tích cực, còn gọi là nguyên lý dịch chuyển thể tích. Thay vì tạo lực ly tâm để đẩy chất lỏng, máy sử dụng hai cánh khế quay đồng bộ nhằm hình thành các khoang chứa kín, đưa từng lượng chất lỏng xác định từ cửa hút sang cửa xả.
Với lưu lượng 18 m³/h, áp suất 0,6 MPa, tốc độ quay 500 vòng/phút, kết nối DN65 và động cơ 7,5 kW, nguyên lý chuyển động tích cực giúp Máy bơm cánh khế 3RP-60 duy trì dòng chảy ổn định, đặc biệt khi vận chuyển chất lỏng đặc và có độ nhớt cao.
Khi máy được khởi động, động cơ 7,5 kW tạo mô-men xoắn và truyền chuyển động đến trục chủ động của đầu bơm. Chuyển động tiếp tục được phân phối qua hệ thống bánh răng đồng bộ đến trục thứ hai.
Hai trục làm cho hai cánh khế quay cùng tốc độ nhưng theo hai chiều ngược nhau. Nhờ hệ thống truyền động chính xác, các cánh luôn giữ đúng vị trí tương đối trong suốt quá trình vận hành.
Các cánh khế không va chạm trực tiếp với nhau mà luôn duy trì một khe hở nhỏ. Chuyển động không tiếp xúc giúp giảm ma sát, hạn chế mài mòn và tránh sinh nhiệt quá mức trong buồng bơm.
Đây là điều kiện quan trọng để Máy bơm cánh khế 3RP-60 vận hành ổn định ở tốc độ 500 vòng/phút.
Khi hai cánh khế tách dần khỏi nhau tại phía cửa hút, thể tích bên trong buồng bơm tăng lên. Sự gia tăng thể tích tạo ra vùng áp suất thấp hơn áp suất tại bồn chứa hoặc đường ống cấp.
Chênh lệch áp suất kéo chất lỏng đi qua cửa hút DN65 và đi vào buồng bơm.
Khoảng trống giữa cánh khế và thành buồng bơm tạo thành những khoang chứa riêng biệt. Khi chất lỏng đi vào, các khoang này được nạp đầy trước khi tiếp tục di chuyển theo vòng quay của cánh.
Đường hút càng thông thoáng thì khoang bơm càng được điền đầy, giúp máy duy trì lưu lượng gần với mức thiết kế 18 m³/h.
Sau khi được hút vào, chất lỏng bị giữ lại giữa bề mặt cánh khế và thành buồng bơm. Mỗi khoang giữ một lượng chất lỏng tương đối xác định.
Khi cánh tiếp tục quay, các khoang mang theo chất lỏng di chuyển dọc theo hai phía của thân bơm.
Chất lỏng không di chuyển trực tiếp qua khoảng giữa hai cánh khế. Vùng trung tâm được các cánh liên tục khép lại, tạo sự ngăn cách giữa phía hút và phía xả.
Thay vào đó, chất lỏng được dẫn vòng quanh thành buồng bơm. Cơ chế này tạo nên đặc trưng chuyển động tích cực của Máy bơm cánh khế 3RP-60.
Trong quá trình các cánh khế quay, từng khoang chứa được đưa từ cửa hút đến cửa xả. Thể tích của khoang gần như không thay đổi đáng kể, vì vậy chất lỏng chủ yếu được dịch chuyển thay vì bị khuấy hoặc gia tốc quá mạnh.
Tốc độ 500 vòng/phút giúp quá trình vận chuyển diễn ra đều đặn và nhẹ nhàng.
Kích thước buồng bơm và hình dạng cánh khế quyết định lượng chất lỏng được vận chuyển trong mỗi vòng quay. Khi tốc độ quay ổn định, tổng lưu lượng đầu ra cũng được duy trì tương đối đều.
Đây là lý do Máy bơm cánh khế 3RP-60 có thể tạo dòng chảy ổn định ngay cả khi bơm nguyên liệu có độ nhớt cao.
Khi các khoang chứa di chuyển đến phía cửa xả, hai cánh khế bắt đầu tiến lại gần nhau. Thể tích tại khu vực này giảm xuống, ép chất lỏng rời khỏi buồng bơm và đi vào đường ống xả DN65.
Quá trình đẩy diễn ra liên tục khi các khoang lần lượt đi đến cửa xả.
Máy bơm cánh khế 3RP-60 tạo áp suất khi các cánh liên tục đưa chất lỏng vào hệ thống đường ống có lực cản. Lực cản có thể hình thành do độ nhớt của chất bơm, chiều dài đường ống, van, cút nối hoặc độ cao cần đẩy.
Động cơ 7,5 kW cung cấp đủ mô-men xoắn để duy trì chuyển động của cánh khế trong phạm vi áp suất làm việc đến 0,6 MPa.
Trong khi một khoang đang đưa chất lỏng ra cửa xả, một khoang khác đã bắt đầu được hình thành tại cửa hút. Hai cánh khế liên tục tạo ra các khoang mới theo từng vòng quay.
Chu trình gồm bốn bước cơ bản:
Cánh khế tách nhau tại cửa hút.
Thể tích buồng bơm tăng và hút chất lỏng vào.
Chất lỏng được giữ trong khoang và vận chuyển quanh thành bơm.
Cánh khế tiến gần nhau để đẩy chất lỏng ra cửa xả.
Sự lặp lại liên tục của chu trình này tạo nên dòng chảy đều và hạn chế gián đoạn.
Do mỗi vòng quay dịch chuyển một lượng chất lỏng tương đối xác định, lưu lượng của Máy bơm cánh khế 3RP-60 phụ thuộc trực tiếp vào tốc độ quay.
Khi đầu bơm vận hành ổn định ở 500 vòng/phút, thiết bị có thể đạt lưu lượng khoảng 18 m³/h trong điều kiện thiết kế phù hợp.
Đối với chất lỏng đặc, nguyên lý chuyển động tích cực giúp máy trực tiếp giữ và đẩy nguyên liệu. Thiết bị không cần tạo vận tốc dòng chảy quá lớn như bơm ly tâm.
Chất lỏng có độ nhớt cao cũng khó chảy ngược qua các khe hở nhỏ, nhờ đó hiệu suất thể tích được duy trì tốt hơn.
Giữa hai cánh khế, giữa cánh và thành buồng bơm luôn có các khe hở được gia công chính xác. Khe hở giúp cánh quay tự do nhưng vẫn hạn chế dòng chất lỏng chảy ngược từ cửa xả về cửa hút.
Nếu khe hở quá lớn, lưu lượng và áp suất có thể giảm. Nếu khe hở quá nhỏ, cánh có nguy cơ cọ sát khi nhiệt độ hoặc tải trọng thay đổi.
Bánh răng đồng bộ giữ cho hai cánh khế quay đúng pha và không tiến quá gần nhau. Nhờ đó, khe hở được duy trì ổn định trong suốt chu kỳ hút và đẩy.
Nguyên lý vận hành chuyển động tích cực giúp Máy bơm cánh khế 3RP-60 tạo dòng chảy tương đối ổn định ngay cả khi áp suất đường ống thay đổi trong giới hạn cho phép.
Tốc độ quay thấp còn giúp giảm lực cắt, hạn chế tạo bọt và bảo vệ cấu trúc của chất bơm. Đây là lợi thế nổi bật khi vận chuyển các sản phẩm đặc, dễ tách lớp hoặc nhạy cảm với tác động cơ học.
Để quá trình chuyển động tích cực diễn ra ổn định, đường hút phải kín, thông thoáng và luôn có đủ chất lỏng. Không nên để máy chạy khô vì phớt làm kín có thể nhanh chóng bị nóng và hư hỏng.
Đường xả không được đóng kín khi máy đang hoạt động. Do cánh khế vẫn tiếp tục dịch chuyển chất lỏng, áp suất có thể tăng nhanh và vượt quá mức 0,6 MPa.
Cánh khế, bánh răng đồng bộ, trục và ổ đỡ cũng cần được kiểm tra định kỳ để duy trì độ chính xác của chuyển động.
Nguyên lý vận hành chuyển động tích cực của Máy bơm cánh khế 3RP-60 được thực hiện thông qua chuyển động quay đồng bộ của hai cánh khế. Các cánh liên tục tạo khoang hút, giữ chất lỏng, vận chuyển quanh thành buồng bơm và ép chất lỏng ra cửa xả.
Mỗi vòng quay dịch chuyển một lượng chất lỏng tương đối ổn định, giúp máy đạt lưu lượng 18 m³/h ở tốc độ 500 vòng/phút. Động cơ 7,5 kW cung cấp mô-men xoắn cần thiết để duy trì áp suất đến 0,6 MPa, trong khi kết nối DN65 giúp chất lỏng đi vào và ra khỏi đầu bơm thuận lợi.
Nhờ cơ chế chuyển động tích cực, Máy bơm cánh khế 3RP-60 tạo được dòng chảy đều, vận chuyển tốt chất lỏng nhớt và hạn chế tác động mạnh lên cấu trúc nguyên liệu.
Máy bơm cánh khế 3RP-60 công suất 7.5 kW lưu lượng 18 m3/h áp suất 0,6 MPa
