Buồng bơm là bộ phận trung tâm trong cấu tạo của máy bơm ly tâm ISG50-250 và IRG50-250, nơi diễn ra quá trình chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực, tạo áp lực để đẩy chất lỏng qua hệ thống. Cấu trúc buồng bơm của dòng máy này được thiết kế tối ưu theo nguyên lý thủy lực học, đảm bảo hiệu suất cao và độ bền vượt trội.
Buồng bơm có dạng volute (xoắn ốc) bao quanh cánh bơm, cho phép thu nhận dòng chảy ly tâm từ cánh bơm và chuyển đổi vận tốc dòng chảy thành áp suất tĩnh.
Thiết kế đồng tâm – tuyến tính, giúp dòng nước thoát ra từ cánh bơm di chuyển đều và giảm hiện tượng xoáy ngược hoặc rối dòng.
Thân buồng bơm thường được làm từ gang đúc (HT200, HT250) hoặc thép đúc/inox tùy môi trường làm việc.
Bề mặt buồng bơm được gia công chính xác và phủ lớp sơn epoxy chống ăn mòn, chịu áp lực cao và nhiệt độ đến 120°C trong các phiên bản chịu nhiệt.
Cánh bơm đặt ở trung tâm buồng bơm, kết nối trực tiếp với trục bơm và truyền động từ động cơ điện.
Khoang chứa cánh được thiết kế với khe hở nhỏ, tính toán theo thủy lực chuẩn, nhằm tối ưu lực ly tâm và giảm thất thoát dòng.
Buồng bơm có đường hút và xả nằm thẳng hàng theo phương ngang, tích hợp ngay trên thân buồng bơm, tạo thành kết cấu inline đồng trục.
Thiết kế này giúp giảm ma sát dòng chảy, loại bỏ hiện tượng đổi hướng gấp trong đường ống, từ đó tăng hiệu suất tổng thể của máy.
Phía sau buồng bơm là khoang lắp phớt cơ khí (mechanical seal), có nhiệm vụ ngăn rò rỉ nước dọc theo trục quay ra ngoài.
Vách chia buồng áp suất và khoang trục được thiết kế dày, kín khít, tăng khả năng chịu áp lực và ngăn nước xâm nhập vào động cơ.
Buồng bơm có thể được tích hợp lỗ xả khí và lỗ xả đáy, hỗ trợ công tác mồi nước và bảo trì.
Điều này giúp loại bỏ không khí tồn đọng trong buồng bơm, ngăn ngừa hiện tượng chạy khô hoặc rung lắc khi khởi động.
Trong máy bơm đường ống trục đứng model ISG50-250 và IRG50-250, chân đế là bộ phận giữ vai trò gia cố, định vị và truyền tải trọng lượng cũng như rung động của máy xuống nền, giúp thiết bị vận hành êm ái, ổn định và an toàn. Thiết kế chân đế đúng kỹ thuật sẽ góp phần nâng cao tuổi thọ của bơm và giảm chi phí bảo trì trong dài hạn.
Định vị vững chắc toàn bộ cụm bơm và động cơ trên nền móng.
Chống rung, chống lệch tâm trục gây mòn bạc đạn, hư phớt hoặc hỏng khớp nối.
Chịu lực toàn phần từ bơm, động cơ và hệ thống ống kết nối.
Giúp việc căn chỉnh đồng tâm dễ dàng hơn khi lắp ráp.
Tăng tính ổn định khi máy hoạt động ở tốc độ cao hoặc trong điều kiện rung động từ môi trường xung quanh.
Chất liệu chế tạo:
Gang đúc nguyên khối: thường được sử dụng vì khả năng chịu lực tốt, bền bỉ, ít bị biến dạng.
Thép tấm hàn tổ hợp: dùng trong các hệ thống lớn hoặc cần tùy biến, kết cấu vững chắc, dễ lắp đặt.
Bê tông cốt thép kết hợp khung thép: dùng khi cố định bơm lâu dài ở trạm bơm lớn hoặc nhà máy công nghiệp.
Thiết kế hình học:
Có mặt đế phẳng và rộng, đảm bảo phân bố đều trọng lượng.
Tích hợp lỗ bắt bu lông cố định xuống nền hoặc khung đỡ.
Bề mặt tiếp xúc với chân bơm phải gia công phẳng, cứng vững, không cong vênh.
Tải trọng thiết kế:
Đảm bảo chịu được toàn bộ khối lượng của bơm, động cơ và lực rung động khi khởi động – dừng máy.
Có khả năng hấp thụ xung lực khi bơm hoạt động trong điều kiện thay đổi áp suất đột ngột.
Cố định chân đế xuống nền:
Dùng bu lông nở hoặc bu lông chôn sẵn trong bê tông để bắt chắc vào sàn.
Siết chặt nhưng không quá lực để tránh biến dạng vỏ bơm.
Lắp đệm cao su chống rung:
Bố trí tấm đệm cao su hoặc vật liệu cách chấn giữa chân đế và nền giúp giảm chấn động, hạn chế lan truyền tiếng ồn.
Thích hợp cho công trình gần khu dân cư, trường học, bệnh viện...
Đảm bảo đồng tâm trục:
Chân đế phải không bị nghiêng, vặn xoắn, đảm bảo mặt bích hút – xả song song với mặt đất.
Kiểm tra đồng tâm giữa trục động cơ và trục bơm bằng đồng hồ so hoặc thước canh trước khi siết cố định.
Tạo khe thoát nước dưới chân bơm (nếu cần):
Tránh tình trạng đọng nước gây gỉ sét hoặc ảnh hưởng đến động cơ nếu đặt ở vị trí thấp, độ ẩm cao.
Chân đế bằng gang tích hợp sẵn theo thân bơm: dễ lắp, phù hợp hệ thống trung bình – nhỏ.
Chân đế thép tổ hợp dạng khung chữ U hoặc I: cho trạm bơm công nghiệp, dễ tháo lắp, dễ thay thế.
Chân đế bản dày có đệm chống rung: dùng cho hệ thống yêu cầu vận hành êm, giảm truyền chấn động sang sàn.
Chân đế là cấu kiện cơ học thiết yếu giúp máy bơm ISG50-250 và IRG50-250 vận hành ổn định, đồng tâm và bền lâu. Một thiết kế chân đế chắc chắn, đúng kỹ thuật sẽ hạn chế rung động, bảo vệ trục – bạc đạn – phớt, tăng hiệu quả làm việc và giảm nguy cơ hư hỏng. Khi thi công, cần phối hợp chặt chẽ giữa thiết kế nền móng, kỹ thuật lắp đặt và vật liệu sử dụng để đảm bảo toàn hệ thống đạt độ tin cậy cao nhất.

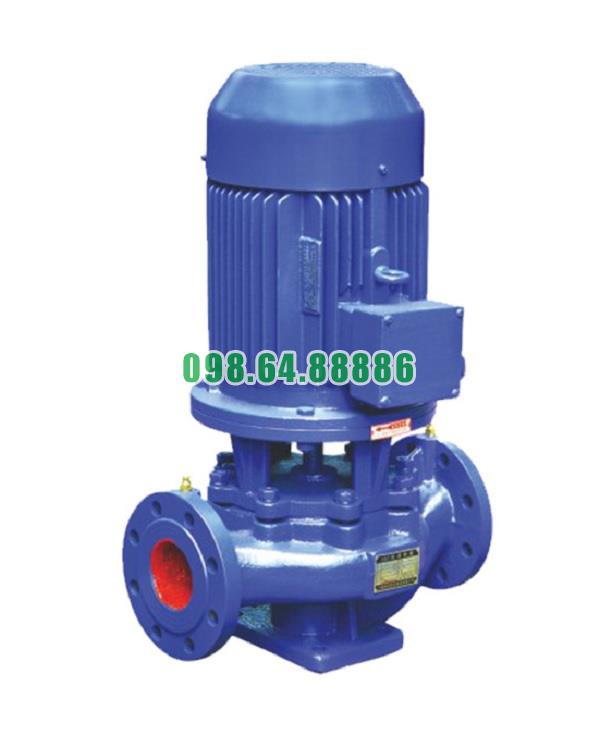

Máy bơm đường ống trục đứng model ISG50-250, IRG50-250, 11 kw
