Giải thích nguyên lý vận hành thủy lực của bơm lùa trục đứng model ISG100-250A, IRG100-250A
Nguyên lý vận hành thủy lực của bơm lùa trục đứng ISG100-250A và IRG100-250A dựa trên quá trình chuyển đổi năng lượng từ cơ năng của động cơ thành áp năng và động năng của dòng nước. Toàn bộ hệ thống hoạt động nhờ tạo lực ly tâm, điều hướng dòng chảy qua buồng xoắn và duy trì áp lực ổn định trên toàn tuyến đường ống.
1. Tạo lực ly tâm từ chuyển động quay của cánh bơm
Khi động cơ quay, trục bơm truyền trực tiếp chuyển động cho cánh bơm. Cánh bơm có hình dạng cong theo tiêu chuẩn thủy lực nhằm tạo lực ly tâm mạnh. Nhờ lực ly tâm này, nước được hút từ cửa vào (inlet) và bị đẩy văng ra mép ngoài của cánh. Quá trình đẩy – hút diễn ra liên tục, tạo thành vòng tuần hoàn dòng chảy mạnh mẽ bên trong buồng bơm.
2. Hình thành vùng áp suất thấp tại tâm cánh để hút nước vào
Trong khi lực ly tâm đẩy nước ra ngoài, tâm cánh luôn duy trì áp suất thấp hơn môi trường xung quanh. Điều này tạo ra lực hút tự nhiên, kéo nước từ bể hoặc đường ống hút vào trong buồng bơm. Đây là lý do bơm ly tâm luôn yêu cầu mồi nước ban đầu để có môi trường chất lỏng đồng nhất giúp tạo vùng áp thấp hiệu quả.
3. Tăng áp thông qua buồng xoắn (volute) được tối ưu thủy lực
Nước sau khi rời khỏi cánh bơm sẽ đi vào buồng xoắn. Buồng xoắn được thiết kế mở rộng dần theo dạng ốc xoắn giúp chuyển đổi một phần động năng của dòng chảy thành áp năng. Nhờ sự chuyển đổi này, bơm ISG100-250A và IRG100-250A có khả năng tạo áp lực cao, nâng cột nước lên độ cao lớn hoặc đẩy xa trên đường ống dài mà không gây dao động lưu lượng.
4. Dòng chảy được ổn định nhờ thiết kế lắp inline
Với cấu hình hút – đẩy thẳng hàng, dòng nước đi qua bơm không bị đổi hướng đột ngột. Thiết kế inline giúp giảm tổn thất thủy lực đầu vào, ổn định tốc độ dòng chảy và hạn chế hiện tượng xoáy ngược trong buồng hút. Điều này đặc biệt quan trọng khi vận hành ở lưu lượng lớn hoặc trong các hệ thống yêu cầu áp lực ổn định như HVAC, PCCC và xử lý nước.
5. Giảm thiểu xâm thực nhờ điều kiện hút thuận lợi
Nguyên lý thủy lực của bơm ly tâm rất dễ bị ảnh hưởng bởi xâm thực. Tuy nhiên, với trục đứng và đường ống hút bố trí thẳng, bơm ISG/IRG hạn chế được tình trạng tụ khí. Khi nước đi vào đều, không khí bị cuốn theo sẽ giảm thiểu, từ đó hạn chế sự hình thành bong bóng hơi và giảm nguy cơ ăn mòn do xâm thực trên bề mặt cánh bơm.
6. Kiểm soát tốc độ dòng chảy bằng biến tần để tối ưu hiệu suất thủy lực
Khi kết hợp biến tần, tốc độ quay của cánh bơm được điều chỉnh theo thời gian thực. Thay đổi tốc độ quay đồng nghĩa điều chỉnh lực ly tâm, giúp hệ thống đạt lưu lượng mong muốn mà không gây quá tải. Điều này giúp bơm vận hành chính xác theo yêu cầu thủy lực và tăng hiệu suất tổng thể.
7. Dòng nước thoát ra cửa đẩy với áp lực cao, duy trì ổn định
Nước sau khi được tăng áp sẽ đi qua cửa đẩy theo phương ngang. Sự kết hợp giữa lực ly tâm mạnh, buồng xoắn tối ưu và thiết kế inline giúp nước thoát ra với tốc độ đều, áp lực ổn định và hạn chế dao động. Đây chính là điểm mạnh khiến ISG100-250A và IRG100-250A phù hợp cho các hệ thống tăng áp, bơm tuần hoàn, bơm làm mát và các dây chuyền xử lý yêu cầu áp suất không đổi.
Vai trò của bộ giảm chấn rung động trong thiết kế bơm lùa trục đứng model ISG100-250A, IRG100-250A
Bộ giảm chấn rung động là một trong những chi tiết quan trọng nhất trong thiết kế của bơm lùa trục đứng ISG100-250A và IRG100-250A, đặc biệt khi bơm phải vận hành ở lưu lượng lớn, cột áp cao và liên tục trong thời gian dài. Trong cấu trúc chung của bơm lùa trục đứng, trục bơm được dẫn động trực tiếp theo phương thẳng đứng, toàn bộ lực thủy lực và lực quán tính từ cánh bơm đều truyền lên hệ trục, bạc đạn và kết cấu chân đế. Vì vậy, nếu không có bộ giảm chấn rung động, hệ thống dễ bị cộng hưởng, gây tăng độ rung, phát sinh tiếng ồn, làm giảm tuổi thọ của nhiều bộ phận cơ khí và ảnh hưởng trực tiếp đến hiệu suất vận hành.
Một vai trò quan trọng của bộ giảm chấn rung động là hấp thụ dao động phát sinh từ sự không đồng đều của dòng chất lỏng đi qua cánh bơm. Với các model như ISG100-250A và IRG100-250A, lưu lượng lớn khiến dòng chất lỏng đi vào buồng xoắn có thể tạo ra các vùng xoáy nhỏ, thay đổi áp lực tức thời và tạo dao động lực trên cánh bơm. Bộ giảm chấn có chức năng biến các dao động lực này thành chuyển động nhỏ và phân tán năng lượng qua vật liệu đàn hồi hoặc hệ cơ cấu giảm xóc, giúp trục bơm không bị biến dạng và giảm đáng kể rung lắc.
Trong quá trình vận hành thực tế, rung động còn phát sinh từ sai lệch nhỏ trong đồng tâm trục, độ mòn của bạc đạn hoặc mất cân bằng cánh bơm. Bộ giảm chấn rung động giúp bù đắp những biến dạng vi mô này, giữ cho trục bơm quay đều, giảm độ lệch trục, từ đó kéo dài tuổi thọ của bạc đạn và hạn chế hiện tượng mài mòn không đều. Điều này đặc biệt quan trọng vì bơm lùa trục đứng thường có tốc độ quay cao, và bất kỳ lệch tâm nhỏ nào cũng có thể tạo thành rung động lớn theo thời gian.
Đối với phớt cơ khí – bộ phận nhạy cảm nhất trong bơm – bộ giảm chấn đóng vai trò bảo vệ trực tiếp bằng cách ổn định vùng đặt phớt và giữ áp lực bề mặt tiếp xúc luôn đều. Khi rung động giảm xuống, hai bề mặt phớt (carbon – ceramic hoặc SiC – SiC) không bị va chạm hay rung xóc, hạn chế sinh nhiệt và giảm nguy cơ rò rỉ. Nhờ vậy phớt cơ khí bền hơn, chi phí vận hành thấp hơn và giảm thiểu thời gian dừng máy do hư hỏng bất ngờ.
Bộ giảm chấn rung động còn giúp cải thiện hiệu suất thủy lực của bơm. Khi rung động được kiểm soát, khe hở giữa cánh bơm và buồng xoắn giữ được độ chính xác thiết kế, dòng chất lỏng di chuyển ổn định hơn và ít thất thoát hơn. Điều này có ý nghĩa lớn với các model bơm cột áp cao như ISG100-250A và IRG100-250A, vì chỉ cần rung động nhỏ cũng có thể ảnh hưởng đến đường đặc tính lưu lượng – cột áp, làm giảm hiệu suất tổng thể của bơm.
Ngoài ra, bộ giảm chấn rung động còn có vai trò bảo vệ toàn hệ thống đường ống và nền móng. Rung động truyền theo đường ống có thể gây lỏng bulong, nứt điểm nối, giảm tuổi thọ van và phụ kiện gắn liền. Khi bộ giảm chấn hấp thụ phần lớn dao động ngay tại chân đế bơm, kết cấu đường ống trở nên ổn định và đáng tin cậy hơn, tránh các sự cố như nứt ống, gãy khớp nối hoặc rung lắc mạnh khiến hệ thống mất ổn định.
Về mặt vận hành lâu dài, việc trang bị bộ giảm chấn rung động cho ISG100-250A và IRG100-250A giúp duy trì độ êm ái trong suốt tuổi thọ thiết bị. Khi mức rung giảm, tiếng ồn thấp hơn, môi trường làm việc an toàn và dễ chịu hơn cho công nhân vận hành. Đồng thời, các chi tiết cơ khí không phải chịu ứng suất quá tải liên tục, giúp giảm tần suất bảo trì, tăng tuổi thọ tổng thể của bơm và tiết kiệm chi phí cho nhà máy.
Cuối cùng, bộ giảm chấn rung động thể hiện vai trò quan trọng trong điều kiện vận hành nghiêm ngặt như hệ HVAC công nghiệp, hệ bơm tăng áp cao tầng, cấp nước nhà máy, hệ thống làm mát thiết bị, hoặc các môi trường có độ biến thiên áp lực lớn. Nhờ giảm rung hiệu quả, bơm giữ được trạng thái vận hành ổn định ngay cả khi chạy ở lưu lượng cực đại hoặc cột áp gần mức tối đa thiết kế.
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

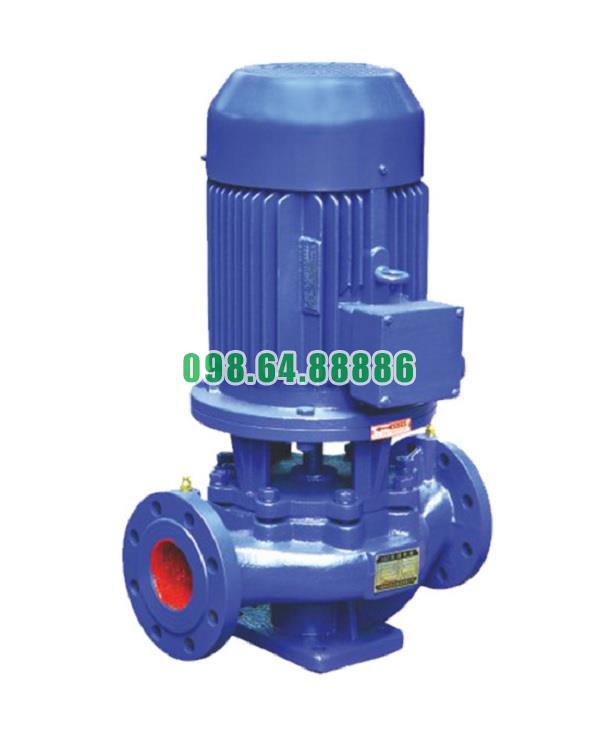

Máy bơm lùa trục đứng, bơm tăng áp ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
