Cánh bơm của bơm ly tâm trục đứng model ISG100-160B, IRG100-160B đóng vai trò then chốt trong việc chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động của chất lỏng.
Kiểu cánh bơm:
Thông thường sử dụng cánh kín (Closed Impeller) với hai đĩa bao quanh, thích hợp cho nước sạch và chất lỏng ít tạp chất.
Trong một số ứng dụng đặc thù, có thể dùng cánh bán hở (Semi-open Impeller) nhằm tăng khả năng chịu được chất lỏng có lẫn hạt mịn.
Vật liệu chế tạo:
Gang xám hoặc gang cầu: phổ biến, chi phí hợp lý, phù hợp cho nước sạch, HVAC.
Thép không gỉ (Inox 304, 316): dùng cho môi trường ăn mòn, nước muối, dung dịch hóa chất nhẹ.
Đặc điểm thiết kế:
Cánh có độ cong hợp lý, tạo dòng chảy ổn định, hạn chế xoáy rối và cavitation.
Cánh được cân bằng động chính xác, giúp giảm rung, tăng tuổi thọ vòng bi và phớt cơ khí.
Buồng xoắn là bộ phận quan trọng giúp biến đổi động năng thành áp năng, từ đó tạo ra áp suất cần thiết trong hệ thống.
Thiết kế buồng xoắn:
Hình dạng xoắn ốc (volute) giúp thu dòng chảy từ cánh bơm, mở rộng dần để giảm vận tốc và tăng áp lực.
Bố trí cửa hút và cửa đẩy thẳng hàng theo trục đứng, thuận tiện cho kết nối đường ống trong không gian hẹp như nhà cao tầng.
Vật liệu buồng xoắn:
Chủ yếu bằng gang cầu hoặc gang xám, đảm bảo chịu áp lực tốt.
Với môi trường đặc biệt, có thể gia công bằng thép hợp kim hoặc phủ lớp epoxy chống ăn mòn.
Đặc điểm nổi bật:
Buồng xoắn được thiết kế đồng bộ với cánh bơm, đảm bảo hiệu suất thủy lực cao.
Giảm thiểu tổn thất thủy lực, nhờ đó bơm vận hành êm, tiết kiệm năng lượng.
Khi động cơ quay, cánh bơm tăng tốc cho chất lỏng theo phương tiếp tuyến.
Dòng chất lỏng đi vào buồng xoắn, vận tốc giảm dần trong khi áp suất tăng lên.
Sự phối hợp nhịp nhàng giữa cánh bơm và buồng xoắn quyết định lưu lượng, cột áp và hiệu suất tổng thể của bơm ISG100-160B, IRG100-160B.
Cánh bơm và buồng xoắn của bơm ly tâm trục đứng model ISG100-160B, IRG100-160B được thiết kế đồng bộ, tối ưu hóa hiệu suất thủy lực, đảm bảo khả năng cung cấp áp lực ổn định, vận hành bền bỉ và tiết kiệm năng lượng. Chính sự kết hợp này giúp bơm đáp ứng đa dạng ứng dụng từ cấp nước sinh hoạt, công nghiệp cho đến hệ thống PCCC và HVAC.
Bơm ly tâm trục đứng ISG100-160B, IRG100-160B hoạt động dựa trên nguyên lý biến đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực của chất lỏng. Khi động cơ quay, trục bơm truyền mô-men xoắn đến cánh bơm, tạo ra lực ly tâm đẩy chất lỏng từ tâm cánh ra rìa buồng bơm, từ đó hình thành áp lực và lưu lượng.
Giai đoạn hút chất lỏng:
Khi cánh bơm quay, vùng tâm cánh tạo áp suất thấp hơn áp suất tại bể hút. Sự chênh lệch áp suất này khiến chất lỏng liên tục chảy vào buồng hút.
Gia tốc chất lỏng trong cánh bơm:
Chất lỏng đi từ tâm cánh ra mép ngoài, chịu tác động của lực ly tâm, vận tốc dòng chảy tăng dần.
Chuyển đổi vận tốc thành áp suất:
Buồng xoắn (volute) hoặc khuếch tán (diffuser) của bơm có nhiệm vụ chuyển đổi một phần động năng của chất lỏng thành áp suất tĩnh. Nhờ đó, chất lỏng được đẩy ra ống xả với áp suất cao hơn.
Lưu lượng phụ thuộc tốc độ quay:
Khi tốc độ quay của động cơ tăng, lực ly tâm tác động mạnh hơn, làm cho lưu lượng bơm tăng theo tỷ lệ gần như tuyến tính (theo định luật tương tự – Affinity Laws).
Lưu lượng phụ thuộc đường đặc tính hệ thống:
Bơm ISG100-160B, IRG100-160B vận hành tại điểm cân bằng giữa đường đặc tính bơm (Q-H curve) và đường đặc tính hệ thống (System curve). Đây chính là điểm làm việc tối ưu (BEP) đảm bảo lưu lượng và cột áp phù hợp nhất.
Tốc độ quay động cơ: tốc độ càng cao, áp lực và lưu lượng càng lớn.
Đường kính và thiết kế cánh bơm: quyết định trực tiếp đến khả năng tạo áp.
Chiều cao hút và tổn thất đường ống: nếu chiều hút cao hoặc hệ thống ống dài, lưu lượng sẽ giảm.
Hiện tượng xâm thực (cavitation): khi áp suất tại cửa hút thấp hơn áp suất bão hòa, bong bóng khí hình thành gây sụt áp và giảm lưu lượng.
Dòng chảy liên tục, ổn định nhờ thiết kế trục đứng và buồng xoắn tối ưu.
Áp suất đầu ra cao đáp ứng tốt cho các công trình cao tầng, hệ thống cấp nước công nghiệp.
Khả năng điều chỉnh linh hoạt khi kết hợp với biến tần (VFD) để thay đổi tốc độ động cơ.
Bơm ly tâm trục đứng ISG100-160B, IRG100-160B tạo ra áp lực và lưu lượng thông qua sự biến đổi năng lượng cơ học của cánh bơm thành năng lượng thủy lực. Quá trình gồm hút chất lỏng vào tâm cánh, tăng tốc nhờ lực ly tâm và chuyển đổi vận tốc thành áp suất tại buồng xoắn. Với thiết kế hiện đại, bơm mang lại lưu lượng lớn, áp lực ổn định, thích hợp cho nhiều ứng dụng từ cấp nước đô thị, công nghiệp đến hệ thống phòng cháy chữa cháy.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100160b-day-cao-24m-luu-luong-24-ls.html

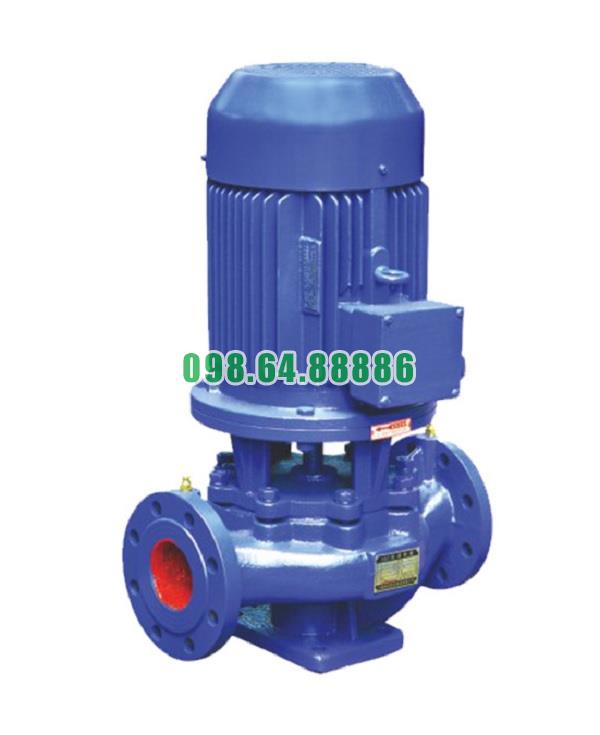

Máy bơm ly tâm trục đứng, inline, bơm trục đứng ISG100-160B, IRG100-160B 11kw, 86.4m3, 24m
20.304.000 VND
