Trang chủ » Bơm công nghiệp» BƠM LI TÂM» Bơm trục đứng ISG

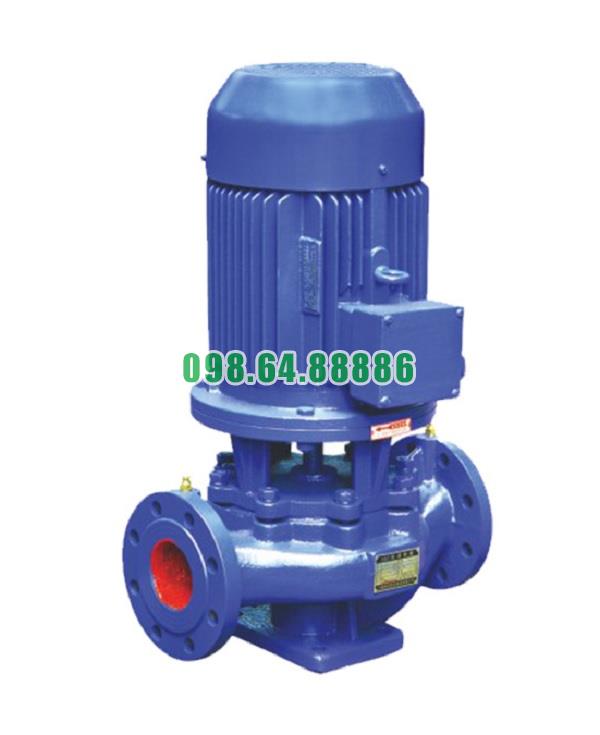

Máy bơm trục thẳng đứng, bơm đồng trục đứng ISG65-315B, IRG65-315 18.5kw, 21.6m3, 93m

Tải báo giá
• Mã SP
: ISG65-315B
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 21.6 m3/h hoặc 6 L/s, đẩy cao 93m, động cơ 18.5 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Vật liệu chế tạo và đặc điểm cấu trúc bơm ISG65-315B IRG65-315B

Bơm ly tâm trục đứng ISG65-315BIRG65-315B được thiết kế với cấu trúc hiện đại, chắc chắn và vật liệu cao cấp nhằm đáp ứng yêu cầu vận hành liên tục trong các hệ thống cấp thoát nước, công nghiệp, phòng cháy chữa cháy, điều hòa trung tâm và xử lý nhiệt. Cấu trúc của bơm không chỉ đảm bảo hiệu suất làm việc ổn định, mà còn hỗ trợ khả năng chống mài mòn, ăn mòn, chịu nhiệt và áp lực cao trong suốt vòng đời thiết bị.

Vật liệu chế tạo các bộ phận chính

Thân bơm (Buồng bơm)

  • Vật liệu: Gang xám FC200 hoặc gang cầu FCD450 tùy ứng dụng.

  • Đặc điểm:

    • Có độ bền cơ học cao, chịu được áp lực lớn trong quá trình vận hành.

    • Được sơn phủ epoxy chống gỉ và ăn mòn từ môi trường.

    • Kết cấu dày, chống rung và hạn chế biến dạng khi chịu nhiệt độ cao.

Cánh bơm (Impeller)

  • Vật liệu: Gang xám, inox 304 hoặc đồng thau (tùy yêu cầu đặt hàng).

  • Đặc điểm:

    • Gia công chính xác bằng công nghệ cân bằng động.

    • Dạng cánh kín, tăng hiệu suất và hạn chế rò rỉ chất lỏng.

    • Chống ăn mòn nhẹ, chịu mài mòn trong môi trường nước sạch hoặc có tạp chất nhỏ.

Trục bơm

  • Vật liệu: Thép hợp kim hoặc thép không gỉ (Inox 304/316).

  • Đặc điểm:

    • Độ cứng cao, ít biến dạng khi quay tốc độ lớn.

    • Được xử lý nhiệt và mạ cứng bề mặt để tăng khả năng chịu mài mòn và chống ăn mòn.

Phớt cơ khí (Mechanical Seal)

  • Vật liệu: Ceramic – Graphite hoặc Silicon Carbide – Silicon Carbide.

  • Đặc điểm:

    • Ngăn rò rỉ nước hiệu quả tại điểm tiếp giáp giữa trục và thân bơm.

    • Chịu được áp lực và nhiệt độ cao (đặc biệt với model IRG dùng cho nước nóng).

    • Tuổi thọ cao, thay thế dễ dàng.

Gioăng làm kín và bu lông

  • Vật liệu: Cao su chịu nhiệt (EPDM, NBR), Teflon, thép không gỉ.

  • Đặc điểm:

    • Đảm bảo kín khít tại các mặt bích và mối nối.

    • Hạn chế tối đa rò rỉ trong điều kiện áp lực cao hoặc nhiệt độ dao động.

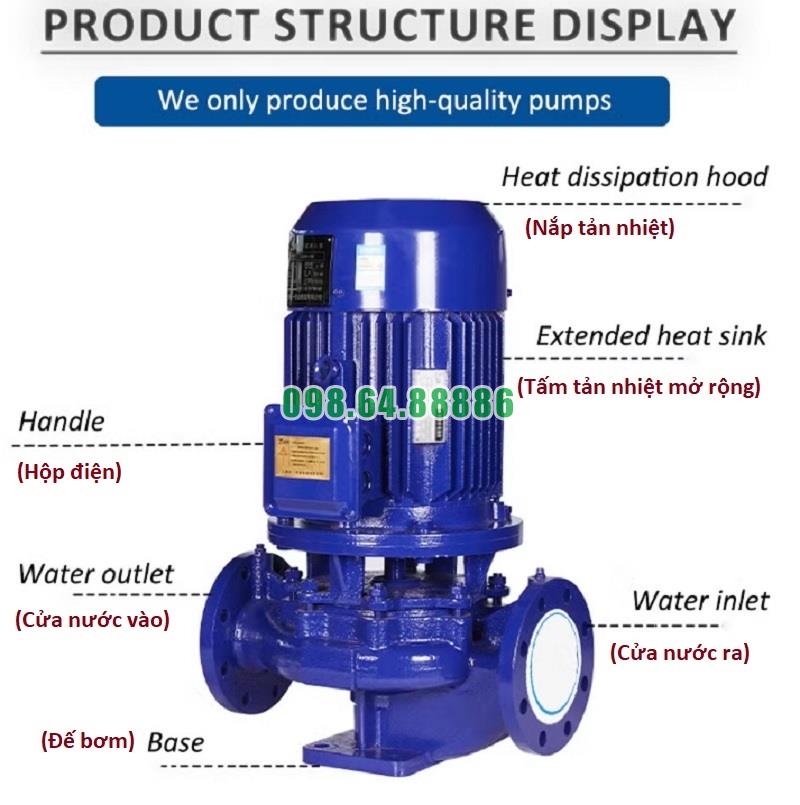

Đặc điểm cấu trúc cơ khí

Thiết kế trục đứng đồng tâm

  • Trục bơm và trục động cơ đồng trục, truyền động trực tiếp, giảm hao tổn cơ năng và rung lắc.

  • Bố trí thẳng đứng giúp tiết kiệm diện tích, dễ lắp đặt vào hệ thống ống đứng hoặc tủ kỹ thuật.

Cấu trúc buồng xoắn thủy lực

  • Buồng bơm được thiết kế theo nguyên lý xoắn ốc thủy lực, tối ưu hóa lưu lượng và áp suất, giảm tổn thất năng lượng.

  • Dễ tháo rời khi cần bảo trì cánh hoặc vệ sinh buồng bơm.

Họng hút – họng xả đồng trục (kiểu inline)

  • Cổng hút và xả đặt trên cùng một trục ngang, phù hợp kết nối trực tiếp với hệ thống đường ống.

  • Giảm chi phí và diện tích thi công ống dẫn.

Cơ cấu ổ trục và vòng bi

  • Trục được đỡ bằng vòng bi đôi chất lượng cao, giảm ma sát và kéo dài tuổi thọ.

  • Bôi trơn bằng mỡ chịu nhiệt hoặc dầu chuyên dụng, đảm bảo hoạt động liên tục mà không cần thay thế thường xuyên.

Khả năng tùy chọn vật liệu theo môi trường

  • Với môi trường có tính ăn mòn (nước muối, axit loãng...), có thể đặt hàng phiên bản thân inox, cánh inox, phớt chống hóa chất.

  • Với môi trường có nhiệt độ cao (80 – 120°C), sử dụng model IRG65-315B có trục và phớt chịu nhiệt, vật liệu thân bơm được tăng cường chịu nhiệt và giãn nở.

Vật liệu chế tạo và đặc điểm cấu trúc của bơm ISG65-315B và IRG65-315B thể hiện sự tối ưu cả về cơ khí, thủy lực và độ bền hóa lý, phù hợp với nhiều môi trường vận hành khác nhau. Với thiết kế chắc chắn, lựa chọn vật liệu linh hoạt và kết cấu đơn giản – dễ bảo trì, đây là dòng bơm lý tưởng cho các hệ thống yêu cầu hiệu suất cao, vận hành bền bỉ và ổn định lâu dài




Cấp Nước Cho Tòa Nhà Cao Tầng Với Bơm ISG65-315B IRG65-315B

Trong hệ thống cấp nước cho các tòa nhà cao tầng, việc lựa chọn thiết bị bơm đóng vai trò quan trọng để đảm bảo áp lực ổn định, lưu lượng đủ lớnvận hành liên tục. Hai model ISG65-315BIRG65-315B thuộc dòng bơm ly tâm trục đứng, là lựa chọn tối ưu cho các công trình từ 10 đến 30 tầng, nhờ khả năng đẩy cao vượt trội, tiết kiệm diện tích và vận hành bền bỉ.

Lý Do Chọn ISG65-315B IRG65-315B Cho Tòa Nhà Cao Tầng

Cột áp cao

  • Model này có khả năng tạo cột áp từ 50m đến trên 80m, đủ để cấp nước từ tầng hầm lên bể mái hoặc trực tiếp đến các tầng trên.

Thiết kế trục đứng inline

  • Cửa hút – cửa xả nằm trên một đường thẳng ngang, giúp dễ nối vào hệ thống ống có sẵn.

  • Thiết kế trục đứng, chiếm ít diện tích, phù hợp với phòng kỹ thuật tầng hầm hẹp.

Hoạt động ổn định, ít bảo trì

  • Cấu tạo đồng tâm giữa trục bơm và động cơ giúp giảm rung, giảm hao mòn.

  • Có thể hoạt động liên tục 24/7 nếu bảo trì đúng cách.

Cách Vận Hành Trong Hệ Thống Cấp Nước Cho Tòa Nhà

1. Sơ đồ hệ thống điển hình

  • Nguồn nước cấp: từ bể ngầm hoặc bồn chứa tầng trệt.

  • Bơm ISG65-315B hoặc IRG65-315B: lắp đặt trong phòng bơm tầng hầm.

  • Van một chiều, cảm biến áp suất: bảo vệ và điều khiển áp lực.

  • Ống đứng chính: dẫn nước lên bể mái hoặc các tầng lắp đồng hồ phụ.

2. Phương thức cấp nước

  • Cấp nước gián tiếp: bơm từ bể ngầm lên bể mái, từ đó phân phối xuống các tầng nhờ áp trọng lực.

  • Cấp nước trực tiếp có tăng áp: bơm đẩy trực tiếp lên các tầng qua đường ống chính, thường kết hợp bình tích áp và biến tần.

Lưu Ý Khi Lắp Đặt Và Vận Hành

Lắp đặt

  • Bố trí bệ đỡ chắc chắn, cân bằng, có đệm cao su giảm rung.

  • Nối bơm với ống bằng khớp mềm, hạn chế truyền rung vào hệ thống.

  • Lắp van một chiều, van khóa, cảm biến áp suất để điều khiển tự động.

Vận hành

  • Mồi đầy nước trước lần vận hành đầu tiên.

  • Duy trì hoạt động trong dải lưu lượng và cột áp thiết kế, không để quá tải.

  • Nếu lưu lượng thay đổi nhiều theo giờ trong ngày, nên kết hợp biến tần điều khiển tốc độ để tiết kiệm điện và giảm mài mòn.

Bảo Trì Định Kỳ Trong Môi Trường Nhà Cao Tầng

  • Hằng tuần: kiểm tra rò rỉ, độ rung, áp lực đầu ra.

  • Hằng tháng: tra mỡ bạc đạn, kiểm tra phớt.

  • 6 tháng – 1 năm: vệ sinh buồng bơm, thay thế linh kiện mòn.

Ưu Điểm Khi Dùng ISG65-315B IRG65-315B Cho Tòa Nhà

  • Cột áp cao, đáp ứng tốt chiều cao tầng lớn

  • Hoạt động êm, phù hợp với khu dân cư

  • Lắp đặt gọn, không tốn mặt bằng

  • Dễ tích hợp vào hệ thống bơm tăng áp tự động

Bơm ISG65-315BIRG65-315B là giải pháp hiệu quả và tin cậy trong hệ thống cấp nước cho các tòa nhà cao tầng. Với khả năng đẩy cao mạnh mẽ, cấu tạo nhỏ gọnvận hành ổn định, hai model này giúp đảm bảo dòng nước luôn được cung cấp đủ áp, liên tục và an toàn cho mọi tầng trong tòa nhà.


Thông số kỹ thuật và kích thước bơm model ISG65-315B



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315B


Đường cong hiệu suất bơm model ISG65-315B


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315B


Phụ kiện và kích thước lắp đặt bơm model ISG65-315B


Phương thức lắp đặt bơm model ISG65-315B
