Bơm booster inline model ISG65-125A, IRG65-125A được thiết kế theo kiểu đồng trục thẳng đứng, trong đó trục động cơ và trục bơm nằm trên cùng một đường thẳng. Kiểu thiết kế này giúp giảm tối đa tổn thất do ma sát, loại bỏ các bộ truyền động trung gian, từ đó tăng hiệu suất truyền động và tiết kiệm điện năng.
Bên cạnh đó, kết cấu thẳng đứng còn tiết kiệm diện tích lắp đặt, rất phù hợp với các công trình có không gian kỹ thuật hẹp như tòa nhà cao tầng, trạm bơm trong hố kỹ thuật hoặc khu vực hạn chế mặt bằng.
Thiết kế inline (hút – đẩy thẳng hàng) cho phép nước đi vào và đi ra theo một trục thẳng, giảm tổn thất áp suất, hạn chế uốn cong đường ống, đồng thời làm cho việc kết nối với hệ thống ống trở nên đơn giản, hiệu quả và thẩm mỹ hơn.
Cấu hình này còn giúp giữ áp lực đồng đều trên toàn hệ thống, đặc biệt khi kết hợp với hệ thống điều áp hoặc máy biến tần điều tốc.
Cánh quạt được thiết kế theo mô hình mô phỏng thủy lực CFD (Computational Fluid Dynamics), đảm bảo khả năng tạo áp mạnh, lưu lượng đều và chống xâm thực. Ngoài ra, cánh quạt còn có kết cấu cân bằng động chính xác, giúp giảm rung lắc khi quay ở tốc độ cao, nâng cao tuổi thọ và độ ổn định.
Vật liệu chế tạo cánh quạt thường là inox 304, đồng hoặc gang mạ chống ăn mòn, giúp tăng độ bền trong môi trường chứa nước sạch, nước nóng hoặc các loại dung dịch trung tính.
Bơm được trang bị phớt cơ khí cao cấp, có khả năng chịu mài mòn, chịu nhiệt, chống rò rỉ hiệu quả trong thời gian dài. Thiết kế vị trí lắp đặt phớt cũng được bố trí hợp lý, giúp việc thay thế nhanh chóng và không cần tháo toàn bộ thân bơm.
Phớt được lắp đặt dạng "seal cartridge" hoặc kiểu ép lò xo trục để giữ kín hoàn hảo trong áp suất cao và nhiệt độ cao, đặc biệt quan trọng trong các ứng dụng như HVAC hoặc cấp nước tăng áp.
Vỏ bơm được đúc từ gang xám FC200 hoặc inox 304, có khả năng chống va đập, chống ăn mòn và chịu được áp suất cao. Các chân đế và kết cấu lắp đặt được tích hợp thêm gioăng cao su giảm chấn, giúp giảm rung động truyền xuống sàn và hạn chế tiếng ồn.
Bên cạnh đó, lớp sơn phủ bên ngoài đạt tiêu chuẩn công nghiệp, chống ẩm, chống rỉ sét, giúp bơm duy trì tính thẩm mỹ và độ bền cao trong điều kiện khắc nghiệt.

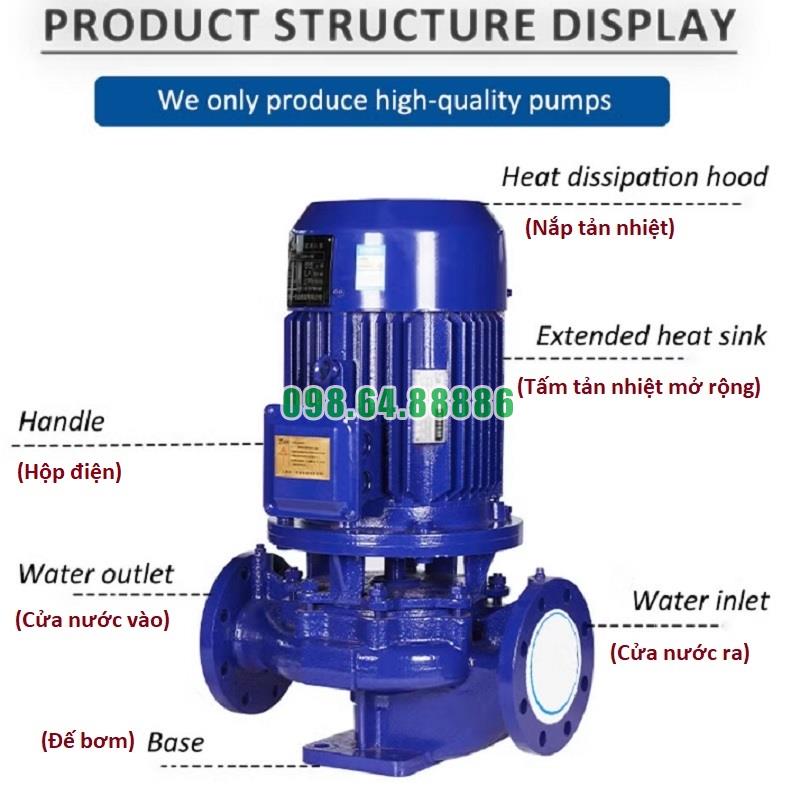

Toàn bộ cấu trúc bơm được chia thành các cụm mô-đun dễ tháo rời như: cụm cánh, cụm phớt, cụm nắp chặn, cụm động cơ. Nhờ đó, việc kiểm tra, vệ sinh hoặc thay thế linh kiện rất dễ thực hiện mà không cần tháo toàn bộ thiết bị ra khỏi hệ thống.
Bảng thông số kỹ thuật và hướng dẫn vận hành thường đi kèm theo bơm giúp kỹ thuật viên điều chỉnh và bảo trì chính xác theo từng điều kiện sử dụng.
Một điểm nổi bật trong thiết kế hiện đại của dòng ISG65-125A và IRG65-125A là khả năng tích hợp với biến tần, bộ điều khiển áp suất tự động và cảm biến lưu lượng. Nhờ vậy, hệ thống bơm có thể tự động điều chỉnh tốc độ quay của động cơ, giúp tiết kiệm điện, bảo vệ động cơ và phù hợp với nhu cầu cấp nước thực tế
Bơm booster inline ISG65-125A, IRG65-125A hoạt động theo nguyên lý ly tâm, kết hợp với bộ điều khiển áp lực hoặc biến tần để tự động duy trì áp lực ổn định trong hệ thống cấp nước.
Khi động cơ quay, trục bơm truyền động đến cánh bơm, tạo ra lực ly tâm làm nước chuyển động từ tâm cánh ra vành cánh với vận tốc lớn. Năng lượng động này được chuyển hóa thành áp suất, đẩy chất lỏng qua cửa xả vào hệ thống ống.
Bơm booster được tích hợp cảm biến áp suất hoặc công tắc áp lực (pressure switch). Khi áp suất trong hệ thống giảm xuống dưới ngưỡng cài đặt, cảm biến gửi tín hiệu đến tủ điều khiển để kích hoạt bơm. Khi áp lực đạt ngưỡng tối đa, bơm tự động ngừng, tránh hoạt động liên tục gây hao mòn.
Trong hệ thống chỉ có một bơm, phương pháp điều khiển thường dùng là rơle áp suất hoặc cảm biến áp suất điện tử. Bơm chạy khi cần và ngắt khi đủ áp.
Khi nhiều bơm booster chạy song song (ví dụ 2–3 bơm), bộ điều khiển sẽ luân phiên kích hoạt từng máy theo chế độ luân phiên (rotation) hoặc tăng tải dần (cascade). Điều này giúp chia đều thời gian hoạt động, kéo dài tuổi thọ thiết bị.
Biến tần (VFD) giúp điều chỉnh tốc độ quay của động cơ theo mức tiêu thụ thực tế. Khi nhu cầu nước thấp, biến tần giảm tốc độ bơm → giảm điện năng tiêu thụ. Khi nhu cầu tăng, biến tần tăng tốc → duy trì áp suất ổn định.
Hệ thống sử dụng cảm biến áp suất đầu ra (pressure transmitter) đặt trên đường ống, kết nối với biến tần. Dữ liệu được biến tần xử lý và tự điều chỉnh tốc độ motor bơm theo thời gian thực.
Tiết kiệm điện năng tối đa
Áp suất hệ thống ổn định liên tục
Giảm mài mòn cơ khí do bơm không khởi động đột ngột
Kéo dài tuổi thọ phớt cơ khí và vòng bi
| Chế độ | Mô tả |
|---|---|
| Auto (Tự động) | Bơm hoạt động khi áp suất thấp, tắt khi đạt áp suất cài đặt. |
| Manual (Thủ công) | Người dùng trực tiếp bật – tắt bằng công tắc/tủ điều khiển. |
| Bypass (Dự phòng) | Cho phép bơm chạy trực tiếp, bỏ qua hệ điều khiển (trong trường hợp khẩn). |
Hệ thống điều khiển bơm booster ISG65-125A, IRG65-125A thường tích hợp các tính năng bảo vệ thông minh:
Bảo vệ quá dòng – quá tải
Cảnh báo khô (chạy không tải) thông qua relay bảo vệ mực nước hoặc công tắc dòng chảy
Bảo vệ mất pha, lệch pha
Tự khởi động lại sau khi mất điện
Bảo vệ nhiệt độ motor (PTC sensor)
Tủ điều khiển thường bao gồm:
Màn hình hiển thị áp suất, dòng điện, tốc độ bơm
Công tắc chuyển chế độ Auto/Manual
Biến tần (nếu có) gắn trong hoặc ngoài
Bảng cài đặt thông số và báo lỗi
Nguyên lý điều khiển vận hành của bơm booster inline ISG65-125A, IRG65-125A dựa trên sự kết hợp thông minh giữa cảm biến áp suất, biến tần, và hệ thống bảo vệ tự động, giúp bơm vận hành ổn định, tiết kiệm năng lượng và an toàn tuyệt đối. Đây là giải pháp lý tưởng cho các hệ thống cần duy trì áp suất liên tục, như tòa nhà cao tầng, hệ thống PCCC, cấp nước sinh hoạt hoặc công nghiệp tuần hoàn
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg65125a-cong-suat-cao-22kw.html

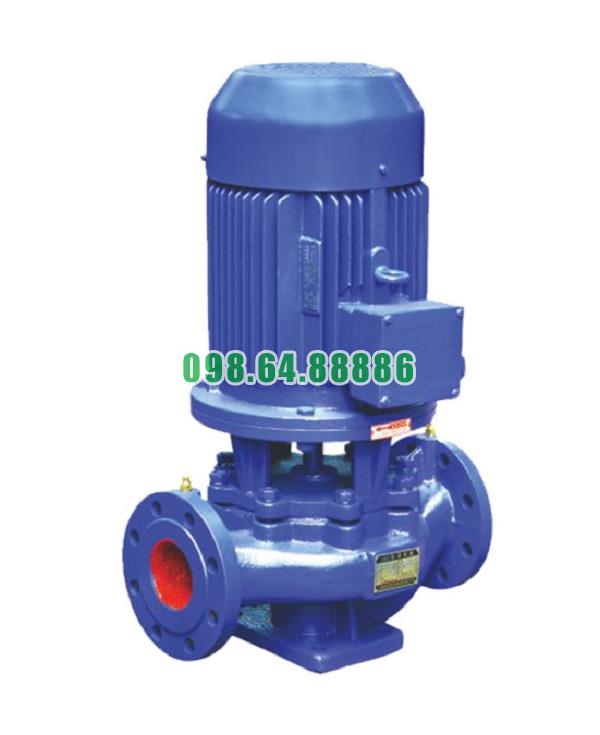

Bơm booster inline, bơm đa tầng cánh đứng ISG65-125A, IRG65-125A 2.2kw
