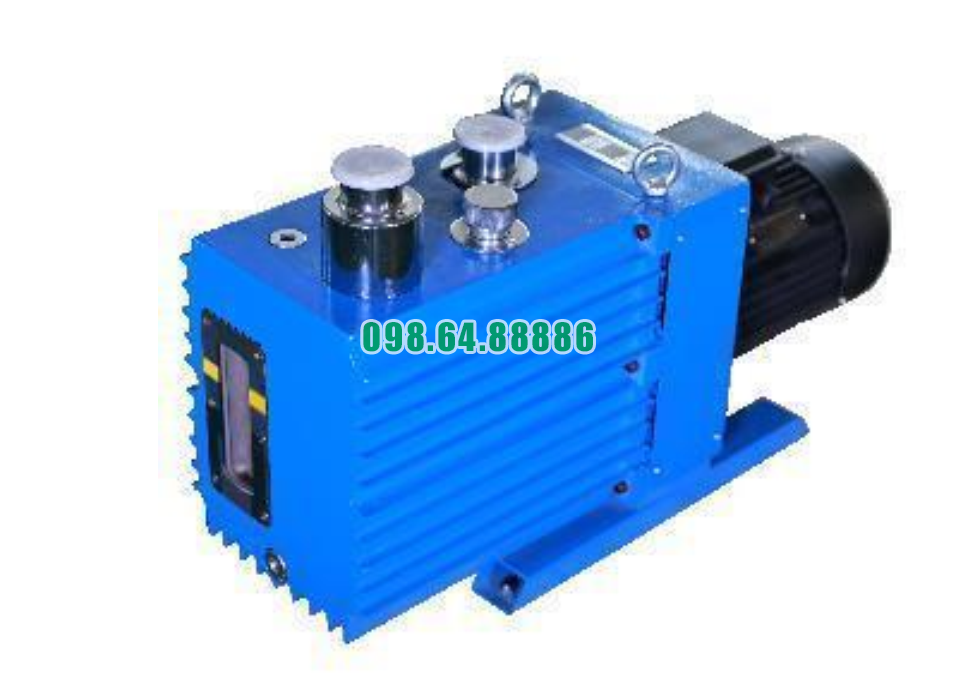

Bơm chân không bôi trơn dầu model 2XZ-15C động cơ 1.5 kW

Thiết kế giảm rung và giảm ồn của bơm chân không vòng dầu model 2XZ-15C

Bơm chân không vòng dầu model 2XZ-15C được thiết kế đặc biệt để vận hành êm, rung thấp và tiếng ồn nhỏ, phù hợp với môi trường phòng thí nghiệm, xưởng sản xuất sạch hoặc khu vực làm việc kín. Khả năng giảm rung – giảm ồn của bơm đến từ sự kết hợp của nhiều yếu tố thiết kế cơ khí và thủy lực.

1. Động cơ dẫn động trực tiếp, không dùng dây đai

Bơm 2XZ-15C sử dụng động cơ nối trục trực tiếp với rôto bơm:

• Không có dây đai nên không phát sinh rung do trượt đai hoặc lệch tâm puli

• Giảm tiếng rít, tiếng va đập từ bộ truyền động

• Trục quay thẳng, đồng tâm, hạn chế rung lắc toàn bộ cụm bơm

Điều này giúp máy vận hành mượt và ổn định hơn nhiều so với các bơm truyền động gián tiếp.

2. Rôto và cánh gạt được cân bằng động chính xác

Rôto và cụm cánh gạt quay ở tốc độ cao nên được:

• Gia công chính xác về độ tròn và độ đồng tâm

• Cân bằng động để phân bố khối lượng đều quanh trục
  Nhờ đó:

• Hạn chế hiện tượng “lắc” khi quay

• Giảm rung truyền ra thân bơm và xuống nền

• Giảm tiếng động cơ khí khi tăng tốc hoặc chạy lâu

3. Thân bơm đúc nguyên khối, độ cứng cao

Thân bơm bằng gang hoặc hợp kim nhôm đúc:

• Độ cứng vững cao, ít biến dạng

• Hạn chế cộng hưởng rung động

• Giảm việc khuếch đại tiếng ồn như vỏ mỏng

Kết cấu liền khối giúp toàn bộ cụm bơm “đầm” hơn, ít rung hơn.

4. Lớp dầu bôi trơn hoạt động như một lớp giảm chấn

Dầu không chỉ bôi trơn mà còn:

• Tạo lớp đệm giữa cánh gạt và vách buồng

• Giảm tiếng ma sát trực tiếp kim loại – kim loại

• Hấp thụ một phần rung nhỏ trong buồng nén

Nhờ đó, tiếng ồn cơ khí giảm đáng kể và hoạt động bên trong bơm êm hơn.

5. Thiết kế đường khí và cổng xả giúp giảm “sốc” áp suất

Đường dẫn khí, buồng nén và cổng xả được bố trí sao cho:

• Dòng khí ra đều, không bị xung áp mạnh

• Van xả mở/đóng êm, không gây tiếng “cộc, bụp” lớn

• Có thể kết hợp bộ tách sương dầu hoặc ống giảm thanh ở cổng xả

Điều này làm giảm tiếng thổi và tiếng “phụt” khí khi bơm hoạt động.

6. Quạt làm mát thiết kế hợp lý, tiếng gió êm

Quạt gió gắn sau động cơ có:

• Kích thước và số cánh phù hợp

• Tốc độ quay tối ưu để không tạo tiếng rít lớn

• Hướng gió được dẫn qua thân bơm một cách êm, không xoáy loạn

Vừa làm mát tốt vừa không làm tăng độ ồn tổng thể.

7. Chân đế và gối đặt bơm giảm truyền rung xuống nền

Bơm thường được lắp trên chân đế có:

• Đệm cao su hoặc vật liệu đàn hồi

• Bề mặt tiếp xúc rộng để phân tán lực
  Nhờ vậy:

• Rung từ bơm không truyền mạnh xuống mặt sàn

• Giảm tiếng “dội” và cộng hưởng trong phòng

Thiết kế giảm rung và giảm ồn của bơm chân không vòng dầu model 2XZ-15C là sự tổng hợp giữa: truyền động trực tiếp, rôto – cánh gạt cân bằng động, thân bơm cứng vững, dầu bôi trơn giảm chấn, đường khí – cổng xả tối ưu và chân đế giảm rung. Nhờ đó, bơm vận hành êm ái, ổn định và phù hợp cho các môi trường làm việc yêu cầu tiếng ồn thấp.

Quy trình vận hành khởi động Bơm chân không vòng dầu model 2XZ-15C

Kiểm tra mức dầu trước khi khởi động

Trước khi vận hành, cần kiểm tra mức dầu trong thang dầu của bơm. Mức dầu phải nằm giữa hai vạch chuẩn (min – max). Nếu dầu thấp hơn mức min, bơm sẽ không được bôi trơn đầy đủ, gây mài mòn cánh gạt và tăng nhiệt. Nếu dầu quá nhiều, dầu có thể bị hút theo khí, gây bọt và giảm hiệu suất hút.

Đảm bảo cửa hút và đường ống thông thoáng

Kiểm tra xem đường ống hút có bị tắc hoặc có vật cản không. Cửa hút cần được lắp đặt đúng với phương thẳng và có bộ lọc nếu môi trường nhiều bụi. Đường hút phải kín, không có rò rỉ tại các khớp nối, mặt bích hoặc van.

Kiểm tra nguồn điện và bảo vệ động cơ

Nguồn điện phải đúng điện áp theo yêu cầu của động cơ 1.5 kW. Nếu bơm được tích hợp bộ bảo vệ quá tải hoặc khởi động mềm, hãy kiểm tra xem thiết bị đã sẵn sàng hoạt động chưa. Đảm bảo dây dẫn không bị hở, chập hoặc đấu nhầm pha.

Mở van thông khí trước khi khởi động

Ở nhiều hệ thống, cần mở nhẹ van thông khí để giảm áp lực ban đầu lên bơm. Điều này giúp bơm khởi động êm, tránh hiện tượng tải đột ngột khiến động cơ bị quá tải.

Nhấn nút khởi động và quan sát hoạt động

Sau khi kiểm tra đầy đủ, nhấn nút khởi động động cơ:

• Quan sát bơm hoạt động có êm không

• Kiểm tra xem có tiếng ồn bất thường hoặc rung mạnh

• Kiểm tra dầu có sủi bọt hoặc chảy ra ngoài không

Trong giai đoạn khởi động, buồng bơm sẽ bắt đầu tạo chân không và dần hạ áp suất theo thiết kế.

Đóng dần van thông khí để bắt đầu hút thực tế

Khi bơm chạy ổn định trong 10–20 giây, tiến hành đóng dần van thông khí hoặc đưa bơm vào tải hút chính. Điều này giúp quá trình chuyển sang hút tải diễn ra nhẹ nhàng, không gây sốc tải.

Theo dõi đồng hồ chân không

Quan sát đồng hồ áp suất để đảm bảo bơm đạt đến độ chân không theo thông số kỹ thuật. Nếu áp không xuống sâu:

• Kiểm tra rò rỉ

• Kiểm tra mức dầu

• Kiểm tra tình trạng cánh gạt

Việc theo dõi áp suất giúp phát hiện sớm các lỗi vận hành hoặc rò rỉ hệ thống.

Đảm bảo hệ thống làm mát hoạt động

Khi bơm chạy, cánh quạt làm mát sẽ hoạt động liên tục. Người vận hành cần kiểm tra luồng gió thoát ra có đều và không bị cản trở bởi bụi hoặc vật cản. Nếu bơm quá nóng, cần dừng máy và kiểm tra ngay.

Quy trình vận hành khởi động bơm chân không vòng dầu model 2XZ-15C gồm các bước quan trọng: kiểm tra dầu, kiểm tra đường ống, bảo đảm nguồn điện đúng, khởi động nhẹ nhàng và theo dõi áp suất trong suốt quá trình. Thực hiện đúng quy trình không chỉ giúp bơm đạt hiệu suất hút tối ưu mà còn kéo dài tuổi thọ và giảm nguy cơ hư hỏng khi vận hành lâu dài.

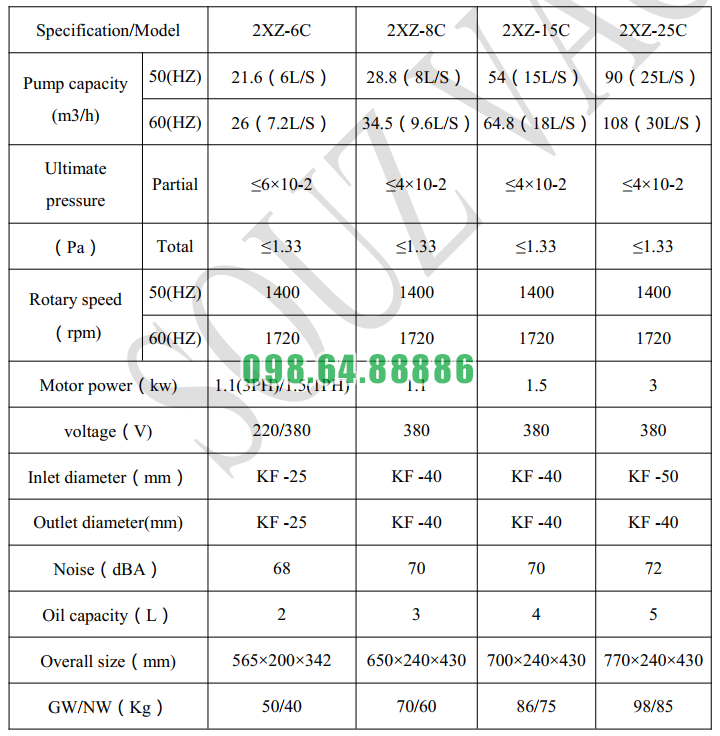

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

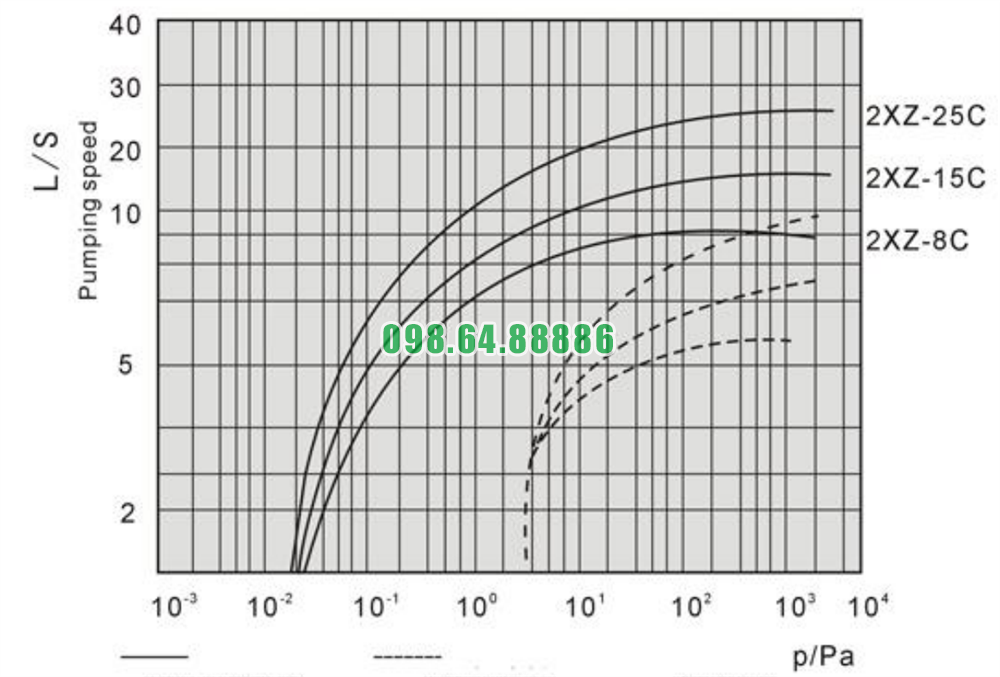

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

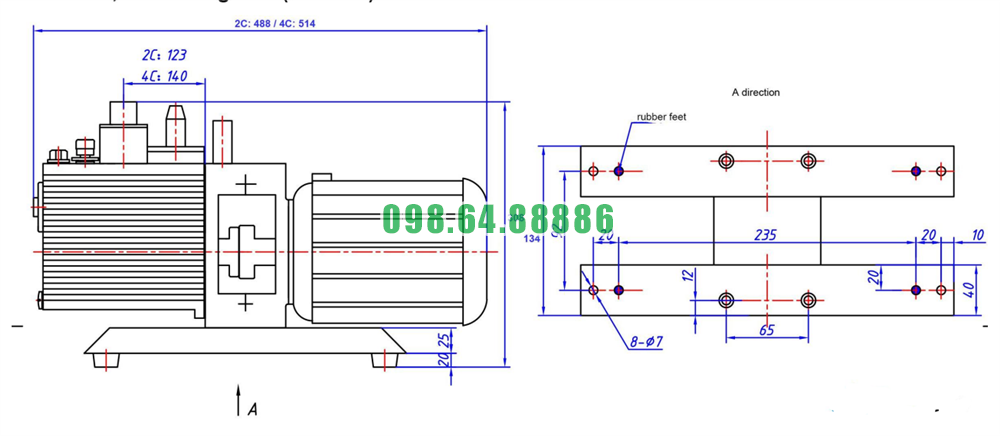

Kích thước bản vẽ máy bơm chân không 2XZ-15C

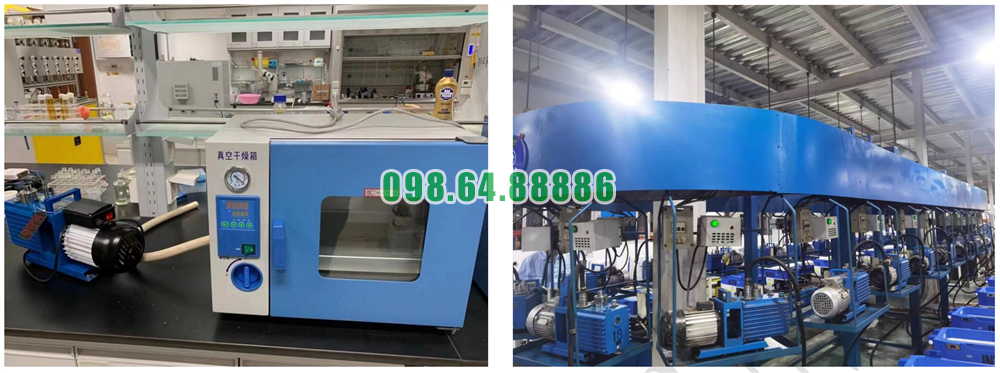

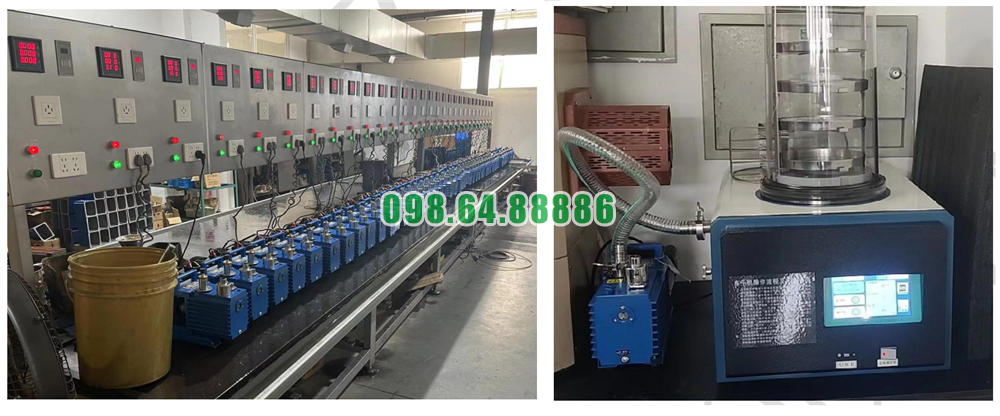

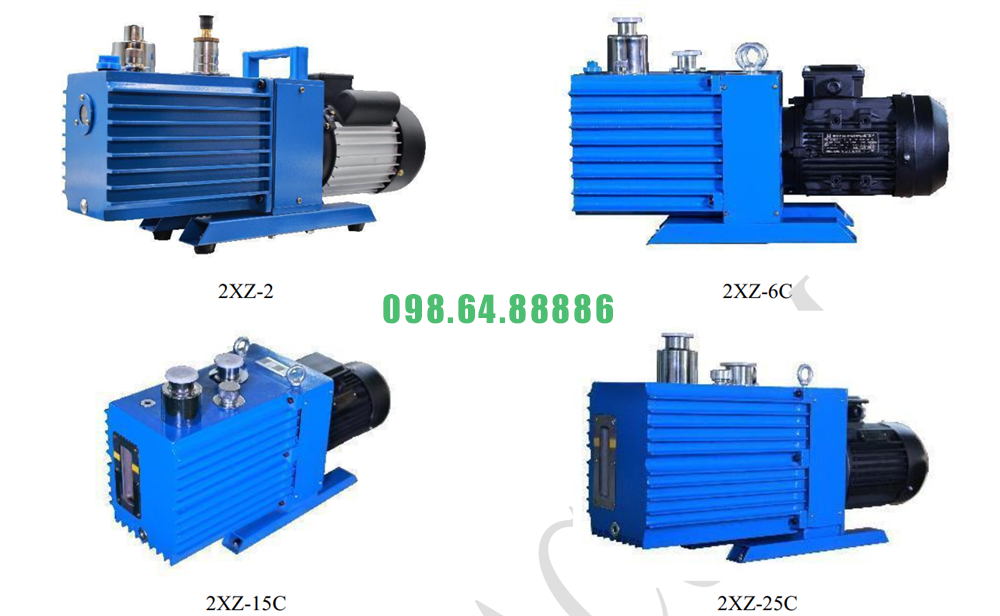

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
