Bơm hút chân không 2XZ-25C là dòng bơm cánh gạt hai cấp được sử dụng rộng rãi trong các phòng thí nghiệm, ngành hóa chất, dược phẩm và trong máy chưng cất quay. Một trong những ưu điểm quan trọng của dòng bơm này là khả năng chống ăn mòn, giúp bơm vận hành bền bỉ và ổn định ngay cả trong môi trường có hơi hóa chất hoặc dung môi hữu cơ.
Dưới đây là các yếu tố thiết kế giúp 2XZ-25C sở hữu khả năng chống ăn mòn cao.
Các bộ phận bên trong bơm như:
Buồng bơm
Cánh gạt
Trục rotor
Van hút – van xả
đều được làm từ hợp kim thép, gang chịu lực hoặc vật liệu composite có khả năng chống oxy hóa.
Những vật liệu này hạn chế tối đa tác động của:
Hơi axit nhẹ
Hơi dung môi hữu cơ
Độ ẩm trong không khí
Các hơi hóa chất phát sinh trong thí nghiệm
Nhờ đó bơm hoạt động ổn định ngay cả trong môi trường chứa hơi hóa chất.
Dầu sử dụng cho bơm 2XZ-25C:
Chống oxy hóa
Chịu nhiệt cao
Không phản ứng với kim loại
Hạn chế sự hình thành cặn bẩn
Lớp dầu không chỉ bôi trơn, làm kín mà còn tạo lớp màng bảo vệ bên trong buồng bơm, giảm tiếp xúc của kim loại với các khí ăn mòn.
Thân bơm và các đường dẫn khí được thiết kế chắc chắn:
Mối ghép kín khít
Gioăng chịu hóa chất
Đường dầu và buồng nén được bố trí sâu
Thiết kế này giúp:
Hạn chế hơi ẩm hoặc hơi dung môi xâm nhập vào bên trong
Giảm nguy cơ tạo axit hoặc oxy hóa kim loại
Các đường khí trong bơm được thiết kế:
Ngắn và gọn
Không tạo điểm đọng hơi
Hạn chế tụ đọng dung môi khi bơm dừng
Điều này giúp giảm nguy cơ hơi dung môi ngưng tụ bên trong buồng bơm – một trong những nguyên nhân gây ăn mòn phổ biến.
Dù là thiết kế gián tiếp nhưng rất quan trọng:
Khi bơm làm việc với máy chưng cất quay hoặc thiết bị hóa chất, bẫy lạnh giữ lại hầu hết hơi dung môi trước khi vào bơm.
Giảm tối đa tiếp xúc trực tiếp của hơi dung môi với các chi tiết kim loại.
Nhờ đó bảo vệ bơm trong thời gian dài và giảm tần suất bảo trì.
Khi bơm dừng, van một chiều:
Ngăn khí và dầu chảy ngược từ buồng bơm lên đường hút
Tránh mang theo hơi hóa chất, axit hoặc dung môi quay trở lại gây nhiễm bẩn và ăn mòn
Cơ chế này vừa bảo vệ thiết bị thí nghiệm, vừa bảo vệ nội bộ của bơm.
Một số phiên bản nâng cấp của 2XZ-25C còn được phủ lớp:
Chống gỉ
Chống oxi hóa nhẹ
Tăng độ bền trong môi trường ẩm
Giúp các chi tiết kim loại chịu được điều kiện làm việc khắc nghiệt hơn.
Bơm hút chân không 2XZ-25C sở hữu thiết kế chống ăn mòn hiệu quả nhờ vật liệu hợp kim bền bỉ, dầu chân không chống oxy hóa, buồng bơm kín, đường khí tối ưu và khả năng kết hợp với bẫy lạnh. Những yếu tố này giúp bơm hoạt động ổn định, bền bỉ và đáng tin cậy trong nhiều môi trường có hơi dung môi hoặc hóa chất, đặc biệt là trong các phòng thí nghiệm và ngành dược phẩm.
Bơm hút chân không 2XZ-25C hoạt động dựa trên nguyên lý cánh gạt quay (rotary vane) – một cơ chế tạo chân không phổ biến, hiệu quả và ổn định. Nhờ cấu tạo rotor lệch tâm, cánh gạt trượt linh hoạt và dầu chân không làm kín, bơm có thể hút – nén – xả khí liên tục để tạo ra áp suất chân không sâu.
Dưới đây là quá trình vận hành chi tiết của cơ chế cánh gạt trên bơm 2XZ-25C.
Rotor được gắn lệch tâm bên trong stato, giúp tạo ra các khoang có thể tích thay đổi khi quay.
Làm từ vật liệu composite hoặc graphite.
Nằm trong rãnh rotor và luôn áp sát vào thành stator nhờ lực ly tâm.
Tạo thành các khoang kín để hút và nén khí.
Làm kín khe hở giữa rotor – cánh gạt – stator.
Giảm ma sát và làm mát khi bơm hoạt động.
Đảm bảo hiệu quả nén cao.
Nguyên lý cánh gạt của Bơm hút chân không 2XZ-25C gồm ba bước lặp lại liên tục: hút – nén – xả.
Khi rotor quay đến vị trí làm mở rộng thể tích khoang, áp suất trong khoang giảm.
Van hút mở, khí từ thiết bị cần tạo chân không đi vào buồng bơm.
Cánh gạt bao kín khoang, tạo điều kiện hút khí ổn định và liên tục.
Rotor tiếp tục quay, làm giảm thể tích khoang.
Khí bị nén lại, áp suất tăng dần.
Dầu chân không phủ xung quanh giúp bịt kín, tránh rò rỉ khí và tăng hiệu suất nén.
Khi áp suất khí nén vượt quá áp suất phía sau van xả, van xả mở ra.
Khí được đẩy ra ngoài qua bộ lọc dầu.
Sau khi thoát khí, khoang trở về trạng thái rỗng và chu kỳ mới bắt đầu.
Bơm 2XZ-25C là loại bơm cánh gạt hai cấp, tức là khí được xử lý qua hai giai đoạn liên tiếp:
Cấp 1: Hút lượng khí lớn và tạo chân không sơ bộ.
Cấp 2: Tiếp tục nén để đạt chân không sâu hơn.
Nhờ cơ chế hai cấp này, bơm có thể đạt chân không đến 0.1 – 0.3 Pa, phù hợp cho máy chưng cất quay, sấy chân không và nhiều quy trình đòi hỏi áp suất thấp.
Dầu chân không là thành phần không thể thiếu trong hệ cánh gạt:
Làm kín khoang nén.
Bôi trơn rotor và cánh gạt.
Giảm nhiệt trong quá trình vận hành.
Ngăn khí quay ngược lại.
Nếu thiếu dầu hoặc dầu bị bẩn, hiệu suất hút sẽ giảm đáng kể.
Độ chân không sâu, ổn định
Vận hành êm ái, ít rung
Tốc độ hút nhanh
Bảo trì đơn giản
Hiệu suất cao khi làm việc với máy chưng cất quay hoặc sấy chân không
Nguyên lý cánh gạt được đánh giá rất phù hợp cho các ứng dụng cần chân không sạch và liên tục.
Nguyên lý vận hành của bơm cánh gạt trên Bơm hút chân không 2XZ-25C dựa trên cơ chế quay lệch tâm kết hợp cánh gạt trượt để thực hiện chu trình hút – nén – xả. Với thiết kế hai cấp hút và hệ thống dầu làm kín, bơm đạt hiệu suất cao, tạo chân không sâu và vận hành bền bỉ. Đây là lý do model 2XZ-25C được ứng dụng rộng rãi trong phòng thí nghiệm, thiết bị chưng cất quay và nhiều ngành công nghiệp cần chân không ổn định.
https://vietnhat.company/bom-chan-khong-canh-gat-model-2xz25c.html

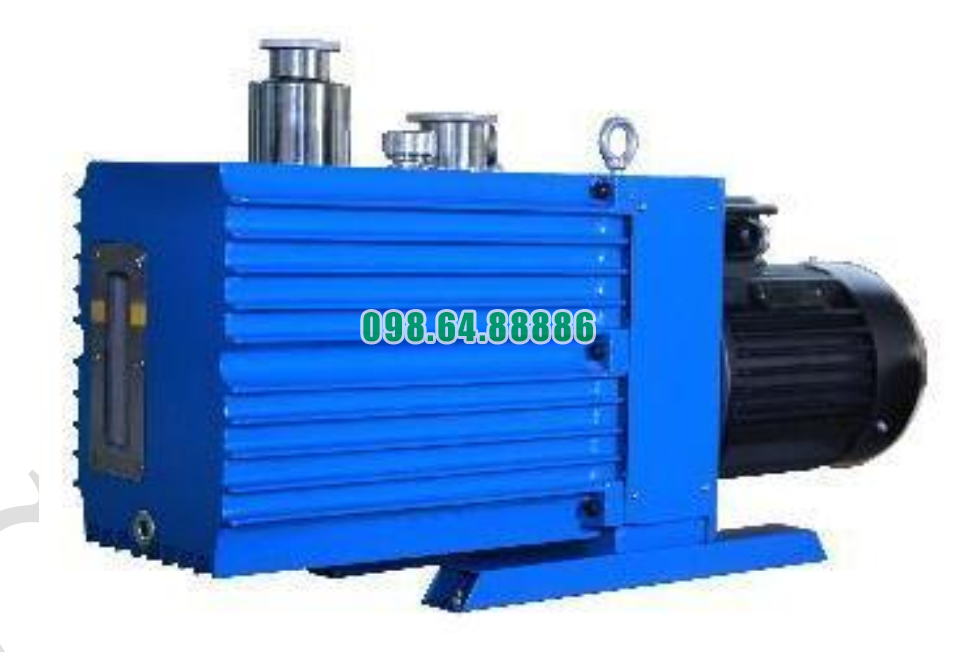

Bơm chân không hỗ trợ model 2XZ-25C
