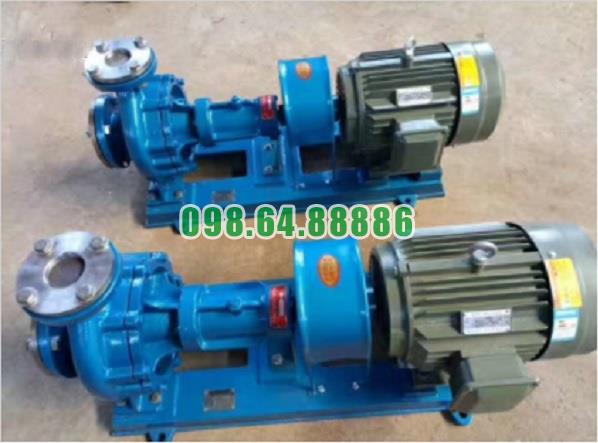

Bơm dầu chịu nhiệt RY50-32-160 lưu lượng 12.5 m3/h, tốc độ quay 2900 vòng/phút, cột áp 30 m, công suất 3 kW

Tầm quan trọng của bơm dầu truyền nhiệt RY50-32-160 trong ngành chế biến dầu khí

Trong ngành chế biến dầu khí, nhiều công đoạn công nghệ cần duy trì nhiệt độ ổn định trong thời gian dài. Bơm dầu truyền nhiệt RY50-32-160 đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, giúp nhiệt lượng được vận chuyển liên tục trong hệ thống. Đây là vai trò quan trọng đối với những dây chuyền sử dụng phương pháp gia nhiệt gián tiếp bằng dầu nóng.

Duy trì dòng dầu nóng liên tục

RY50-32-160 tạo dòng tuần hoàn để dầu tải nhiệt liên tục di chuyển qua nguồn gia nhiệt, đường ống và thiết bị trao đổi nhiệt trước khi quay trở lại bơm.

Khi dòng dầu được duy trì ổn định, nhiệt lượng cũng được vận chuyển liên tục đến thiết bị công nghệ. Điều này giúp hạn chế tình trạng thiếu dầu tuần hoàn hoặc nhiệt độ biến động do dòng môi chất bị gián đoạn.

Hỗ trợ ổn định nhiệt độ trong quá trình chế biến

Trong các hệ thống chế biến dầu khí sử dụng dầu tải nhiệt, khả năng kiểm soát nhiệt độ phụ thuộc đáng kể vào tốc độ tuần hoàn của môi chất.

RY50-32-160 với lưu lượng danh định 12,5 m³/h giúp đưa một lượng dầu tương đối ổn định qua vòng tuần hoàn khi hệ thống có đặc tính thủy lực phù hợp. Dầu sau khi nhận nhiệt được đưa đến thiết bị cần gia nhiệt, sau đó quay về để tiếp tục chu trình.

Việc tuần hoàn đều giúp quá trình cấp nhiệt ổn định hơn so với trường hợp dòng dầu thay đổi liên tục.

Cột áp 30 m giúp dầu vượt qua trở lực hệ thống

Đường dầu truyền nhiệt trong dây chuyền có thể bao gồm nhiều đoạn ống, co nối, van, bộ lọc và thiết bị trao đổi nhiệt. Các thành phần này đều tạo ra tổn thất áp suất.

Cột áp 30 m của RY50-32-160 cung cấp năng lượng cho dòng dầu để thắng các trở lực đó khi tổng trở lực của hệ thống phù hợp với đặc tính bơm.

Nhờ vậy, dầu nóng có thể tiếp tục lưu thông qua toàn bộ vòng tuần hoàn thay vì giảm mạnh lưu lượng sau khi đi qua nhiều thiết bị.

Phù hợp với môi trường sử dụng dầu tải nhiệt nhiệt độ cao

Một yêu cầu quan trọng trong ngành chế biến dầu khí là khả năng làm việc với môi chất nóng. RY50-32-160 thuộc dòng bơm chuyên dùng cho tuần hoàn dầu truyền nhiệt và có thể sử dụng với môi chất nhiệt độ cao trong phạm vi cho phép của dòng RY.

Kết cấu thân bơm, trục, ổ bi và hệ thống làm kín được tổ chức cho nhiệm vụ vận chuyển dầu nóng. Thiết kế tản nhiệt tự nhiên cũng giúp giảm sự phụ thuộc vào hệ thống nước làm mát riêng cho cụm bơm.

Đặc điểm này giúp RY50-32-160 thích hợp hơn với hệ thống dầu tải nhiệt so với việc sử dụng một bơm thông thường không được thiết kế cho môi chất nhiệt độ cao.

Hạn chế rò rỉ dầu nóng trong quá trình tuần hoàn

Đối với hệ thống dầu khí, kiểm soát rò rỉ tại bơm là yêu cầu đặc biệt quan trọng. RY50-32-160 sử dụng cụm làm kín gồm packing kết hợp với phớt dầu chịu nhiệt nhằm hạn chế môi chất thoát ra tại khu vực trục.

Khi hệ thống làm kín được lắp đúng và bảo dưỡng đầy đủ, dầu nóng được giữ tốt hơn bên trong phần thủy lực của bơm. Điều này vừa hạn chế thất thoát dầu tải nhiệt vừa góp phần nâng cao độ an toàn cho khu vực vận hành.

Hỗ trợ dây chuyền vận hành liên tục

Các hệ thống chế biến công nghiệp thường cần cấp nhiệt trong nhiều giờ liên tục. Nếu bơm tuần hoàn dầu dừng, quá trình vận chuyển nhiệt cũng bị ảnh hưởng ngay sau đó.

RY50-32-160 vì vậy không đơn thuần là thiết bị vận chuyển chất lỏng mà là một mắt xích duy trì toàn bộ vòng tuần hoàn nhiệt.

Đối với hệ thống quan trọng, có thể bố trí hai bơm theo phương án một bơm hoạt động và một bơm dự phòng. Khi bơm chính cần bảo dưỡng, bơm còn lại có thể tiếp nhận nhiệm vụ tuần hoàn để giảm thời gian gián đoạn cấp nhiệt.

Công suất 3 kW phù hợp với hệ thống có yêu cầu tương ứng

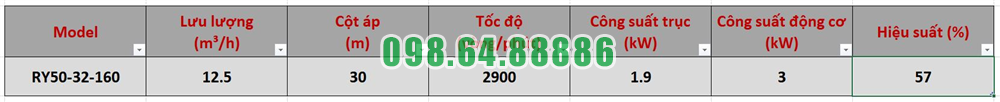

RY50-32-160 sử dụng động cơ 3 kW, tốc độ khoảng 2.900 vòng/phút, kết hợp với lưu lượng 12,5 m³/h và cột áp 30 m.

Khi các thông số này phù hợp với yêu cầu thực tế của hệ thống dầu tải nhiệt, bơm có thể đảm nhiệm nhiệm vụ tuần hoàn mà không phải sử dụng một cụm bơm có công suất quá lớn. Điều này có lợi cho việc kiểm soát điện năng và giảm công suất lắp đặt dư thừa.

Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào việc tính đúng lưu lượng, cột áp, trở lực đường ống và đặc tính của dầu tại nhiệt độ vận hành.

Tầm quan trọng của bơm dầu truyền nhiệt RY50-32-160 trong ngành chế biến dầu khí nằm ở khả năng duy trì liên tục vòng tuần hoàn dầu nóng, đưa nhiệt từ nguồn gia nhiệt đến các thiết bị công nghệ và đưa dầu trở lại để tiếp tục chu trình.

Với lưu lượng 12,5 m³/h, cột áp 30 m, tốc độ 2.900 vòng/phút và động cơ 3 kW, RY50-32-160 phù hợp với các hệ thống dầu tải nhiệt có yêu cầu thủy lực tương ứng. Khả năng làm việc với dầu nóng, kết cấu làm kín và thiết kế tản nhiệt tự nhiên giúp bơm trở thành một bộ phận quan trọng trong việc duy trì dòng dầu ổn định, cấp nhiệt liên tục và vận hành an toàn cho dây chuyền chế biến dầu khí sử dụng phương pháp gia nhiệt gián tiếp.

Tại sao thiết kế phớt chèn kết hợp phớt dầu lại ưu việt trên bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 sử dụng kết cấu làm kín gồm phớt chèn kết hợp với phớt dầu chịu nhiệt, tạo thành hai lớp hỗ trợ kiểm soát rò rỉ tại khu vực trục bơm. Cách bố trí này phù hợp với đặc điểm của bơm tuần hoàn dầu nóng, nơi vị trí trục xuyên qua nắp bơm thường xuyên chịu tác động của nhiệt độ và chuyển động quay.

Phớt chèn đảm nhiệm lớp làm kín chính

Phớt chèn được bố trí quanh trục để hạn chế dầu truyền nhiệt từ khoang bơm thoát ra ngoài. Vật liệu chèn ôm quanh bề mặt trục, tạo lực ép cần thiết để kiểm soát lượng dầu rò qua khe hở.

Ưu điểm của kết cấu này là có thể điều chỉnh độ ép của phớt chèn trong quá trình sử dụng. Khi vật liệu chèn bị mòn sau thời gian vận hành, việc điều chỉnh hoặc thay thế cũng tương đối thuận tiện.

Phớt dầu tạo thêm lớp bảo vệ

Phớt dầu chịu nhiệt được bố trí bổ sung phía sau cụm phớt chèn. Bộ phận này tiếp tục hạn chế lượng dầu còn lại đi sâu về phía cụm ổ trục.

Nhờ có hai cấp làm kín, dầu không chỉ được kiểm soát tại vị trí phớt chèn mà còn có thêm một lớp ngăn cách trước khu vực ổ bi. Điều này đặc biệt có ý nghĩa đối với RY50-32-160 khi làm việc với dầu tải nhiệt ở nhiệt độ cao.

Hạn chế dầu nóng ảnh hưởng đến ổ bi

Nếu dầu truyền nhiệt rò nhiều theo trục và đi vào khu vực ổ bi, chất bôi trơn có thể bị ảnh hưởng, làm tăng nguy cơ nóng ổ trục và giảm tuổi thọ vòng bi.

Sự kết hợp giữa phớt chèn và phớt dầu giúp tạo vùng ngăn cách tốt hơn giữa khoang dầu nóng và cụm ổ trục, qua đó hỗ trợ duy trì điều kiện làm việc ổn định cho trục và vòng bi.

Thích nghi tốt với giãn nở nhiệt

Khi RY50-32-160 vận hành ở nhiệt độ cao, trục và các chi tiết kim loại xảy ra giãn nở. Kết cấu phớt chèn có khả năng điều chỉnh giúp hệ thống làm kín thích nghi tốt hơn với những thay đổi nhỏ về khe hở trong quá trình tăng và giảm nhiệt.

Phớt dầu phía sau tiếp tục đóng vai trò bổ trợ, giúp hạn chế rò rỉ trong trường hợp điều kiện làm kín của lớp chèn thay đổi theo thời gian vận hành.

Thuận tiện trong bảo dưỡng

Phớt chèn là dạng làm kín có kết cấu tương đối đơn giản, thuận tiện kiểm tra, điều chỉnh và thay thế khi bị mòn. Khi xảy ra rò rỉ tăng dần, người vận hành có thể xử lý cụm làm kín mà không nhất thiết phải thay đổi toàn bộ kết cấu bơm.

Sự kết hợp thêm phớt dầu cũng giúp giảm nguy cơ dầu rò trực tiếp đến cụm ổ trục trong thời gian chờ bảo dưỡng.

Thiết kế phớt chèn kết hợp phớt dầu trên bơm dầu truyền nhiệt RY50-32-160 ưu việt ở khả năng tạo hai cấp kiểm soát rò rỉ, trong đó phớt chèn đảm nhiệm làm kín chính còn phớt dầu chịu nhiệt bổ sung lớp bảo vệ phía sau. Kết cấu này giúp hạn chế dầu nóng lan đến ổ bi, thích nghi với điều kiện giãn nở nhiệt và thuận tiện cho việc điều chỉnh, bảo dưỡng trong quá trình vận hành bơm dầu truyền nhiệt.
