Ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 thể hiện rõ ở cách các bộ phận được tổ chức thành từng cụm chức năng riêng biệt, giúp quá trình tháo kiểm tra, sửa chữa và lắp ráp thuận tiện hơn. Tài liệu nhà sản xuất không sử dụng trực tiếp thuật ngữ “mô đun”, nhưng kết cấu phân cụm và trình tự tháo lắp cho thấy thiết bị có khả năng tiếp cận từng bộ phận khá rõ ràng.
Theo tài liệu dòng RY, bơm được chia thành các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.
Bơm dầu truyền nhiệt RY65-50-160 có kết cấu gồm nhiều nhóm chức năng độc lập tương đối:
Cụm thân bơm: thân bơm và nắp bơm.
Cụm rôto: bánh công tác, trục bơm và đai ốc hãm.
Cụm ổ trục: thân ổ trục và hai bộ vòng bi.
Cụm làm kín: bộ chèn làm kín và phớt dầu chịu nhiệt.
Cụm truyền động: khớp nối mềm liên kết bơm với động cơ.
Cách tổ chức này giúp kỹ thuật viên dễ xác định khu vực cần tháo khi xảy ra sự cố, thay vì phải tháo toàn bộ thiết bị cùng lúc.
Một ưu điểm đáng chú ý của thiết kế dễ tháo lắp trên Bơm dầu truyền nhiệt RY65-50-160 là cụm rôto có thể được tiếp cận theo trình tự rõ ràng.
Sau khi tháo động cơ và khớp nối, kỹ thuật viên tháo các bu lông liên kết giữa nắp bơm với thân bơm, tháo bu lông tại giá đỡ rồi rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Nhờ đó, các chi tiết bên trong có thể được đưa ra ngoài để kiểm tra mà không cần phá vỡ toàn bộ hệ thống bơm.
Sau khi cụm rôto được rút ra, bánh công tác có thể được tháo bằng cách mở đai ốc bánh công tác.
Thiết kế này tạo thuận lợi khi cần:
Vệ sinh bánh công tác.
Kiểm tra tình trạng mài mòn.
Loại bỏ dị vật.
Thay bánh công tác khi bị hư hỏng.
Đây là lợi thế rõ rệt của kết cấu dễ tháo lắp trong công tác bảo dưỡng RY65-50-160.
Sau khi tháo bánh công tác, vòng chặn và bộ chèn làm kín có thể được lấy ra khỏi buồng làm kín trên nắp bơm.
Điều này giúp việc kiểm tra và thay thế bộ chèn trở nên thuận tiện hơn, đặc biệt khi bơm xuất hiện dấu hiệu rò rỉ dầu tại khu vực trục.
Với bơm dầu nóng, cụm làm kín là bộ phận cần theo dõi thường xuyên, vì vậy khả năng tiếp cận dễ dàng mang lại lợi ích lớn trong bảo dưỡng.
Thiết kế của RY65-50-160 còn cho phép tháo sâu vào cụm ổ trục.
Sau khi xả dầu bôi trơn và tháo nắp chặn ổ trục, trục bơm có thể được đẩy ra khỏi thân ổ trục. Tiếp đó có thể tháo vòng đàn hồi, phớt dầu, vòng dầu và ổ bi phía trước.
Nhờ vậy, kỹ thuật viên có thể kiểm tra riêng:
Trục bơm.
Ổ bi.
Phớt dầu.
Các chi tiết định vị.
Điều này giúp khoanh vùng hư hỏng nhanh hơn khi cần sửa chữa.
Tài liệu quy định quá trình lắp ráp được thực hiện theo thứ tự ngược lại với quá trình tháo. Trước khi lắp, toàn bộ chi tiết phải được kiểm tra; các chi tiết mòn, nứt, biến dạng hoặc hư hỏng cần được thay mới.
Cách tổ chức này giúp quy trình bảo dưỡng có tính logic, dễ thực hiện và hạn chế bỏ sót chi tiết.
Nhờ cấu tạo theo từng cụm, Bơm dầu truyền nhiệt RY65-50-160 cho phép kỹ thuật viên tập trung xử lý đúng bộ phận phát sinh vấn đề.
Chẳng hạn:
Bánh công tác bám cặn có thể tháo để vệ sinh.
Bộ chèn rò rỉ có thể tiếp cận để kiểm tra.
Ổ bi hư có thể tháo riêng để thay thế.
Trục bơm có thể được đưa ra khỏi thân ổ trục để kiểm tra.
Nhờ vậy, quá trình bảo trì có thể diễn ra thuận tiện hơn so với kết cấu khó tiếp cận từng cụm chi tiết.
Sơ đồ cấu tạo của dòng RY thể hiện rõ các chi tiết chính gồm thân bơm, bánh công tác, trục, ổ bi, thân ổ trục, phớt dầu và bộ chèn làm kín.
Việc từng chi tiết được xác định rõ vị trí giúp quá trình tháo kiểm tra định kỳ có hệ thống hơn. Đây là ưu điểm quan trọng đối với thiết bị phải vận hành liên tục trong hệ thống tuần hoàn dầu nóng.
Ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 nằm ở cách kết cấu được phân chia thành các cụm chức năng rõ ràng và có trình tự tháo lắp cụ thể.
Cụm rôto có thể rút khỏi thân bơm, bánh công tác tháo riêng, bộ chèn dễ tiếp cận, còn trục và ổ bi có thể tiếp tục tháo để kiểm tra. Nhờ đó, Bơm dầu truyền nhiệt RY65-50-160 thuận tiện hơn trong vệ sinh, bảo dưỡng, sửa chữa và thay thế chi tiết, góp phần giảm thời gian xử lý khi thiết bị cần bảo trì.
Nguyên tắc truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-50-160 là truyền mô-men quay từ động cơ đến trục bơm thông qua khớp nối mềm kiểu ba chấu. Theo tài liệu kỹ thuật, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, tạo thành cụm truyền động trực tiếp và gọn chắc.
RY65-50-160 sử dụng động cơ công suất 5,5 kW, tốc độ làm việc 2.900 vòng/phút. Khi động cơ hoạt động, trục động cơ quay và truyền mô-men trực tiếp tới khớp nối.
Khớp nối nằm giữa trục động cơ và trục bơm, đóng vai trò trung gian trong toàn bộ quá trình truyền động.
Dòng RY sử dụng khớp nối mềm kiểu ba chấu.
Nguyên tắc truyền động có thể mô tả theo chuỗi:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Khi trục động cơ quay, khớp nối nhận mô-men rồi truyền sang trục bơm. Trục bơm tiếp tục kéo bánh công tác quay để thực hiện quá trình bơm dầu.
Cụm rôto của RY65-50-160 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Trục bơm là bộ phận trực tiếp nhận mô-men từ khớp nối. Khi trục quay ở tốc độ 2.900 vòng/phút, bánh công tác quay cùng trục và tạo ra khả năng vận chuyển dầu tải nhiệt.
Như vậy, khớp nối chính là mắt xích trung gian bảo đảm năng lượng cơ học từ động cơ được truyền liên tục tới bánh công tác.
Để nguyên tắc truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-50-160 hoạt động ổn định, trục bơm và trục động cơ phải được căn chỉnh đồng tâm.
Theo tài liệu, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.
Độ đồng tâm tốt giúp khớp nối truyền mô-men đều hơn và hạn chế lực bất thường tác động lên trục và ổ bi.
Trục bơm được đỡ bởi hai bộ vòng bi bố trí trong thân ổ trục. Nhiệm vụ của cụm này là đỡ và định vị rôto.
Khi khớp nối truyền mô-men từ động cơ sang trục, hai ổ bi giúp giữ trục ở đúng vị trí thiết kế. Nhờ đó, chuyển động quay từ khớp nối tới bánh công tác được duy trì ổn định hơn.
Tài liệu quy định khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Chiều quay này phải được kiểm tra trước khi vận hành chính thức. Nếu động cơ quay sai chiều, khớp nối vẫn truyền chuyển động nhưng bánh công tác sẽ quay ngược thiết kế, làm bơm không đạt lưu lượng và cột áp yêu cầu.
Tài liệu cũng xác định chiều quay sai là một nguyên nhân khiến bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.
Trước khi vận hành, kỹ thuật viên cần kiểm tra độ chặt của các liên kết và quay khớp nối bằng tay để kiểm tra độ nhẹ, độ trơn của cụm rôto.
Nếu xuất hiện tiếng cọ xát hoặc vị trí bị kẹt, cần dừng kiểm tra và xử lý trước khi đóng điện cho động cơ.
Bước kiểm tra này giúp bảo đảm đường truyền động từ động cơ đến bánh công tác không bị cản trở.
Khớp nối mềm cũng giúp tách phần động cơ và phần bơm tương đối thuận tiện.
Theo trình tự tháo bơm, kỹ thuật viên tháo bu lông cố định động cơ, đưa động cơ ra khỏi bệ và tháo khớp nối trước khi tiếp tục tháo các cụm cơ khí bên trong bơm.
Điều này giúp việc kiểm tra trục, ổ bi hoặc bánh công tác được thực hiện mà không phải xử lý toàn bộ cụm động cơ cùng lúc.
Nguyên tắc truyền động qua khớp nối của Bơm dầu truyền nhiệt RY65-50-160 được thực hiện theo chuỗi động cơ 5,5 kW → khớp nối mềm ba chấu → trục bơm → bánh công tác. Khớp nối có nhiệm vụ trực tiếp truyền mô-men từ động cơ sang trục bơm ở tốc độ 2.900 vòng/phút.
Để hệ truyền động làm việc ổn định, cần bảo đảm trục bơm và trục động cơ đồng tâm, khe hở khớp nối đúng yêu cầu và chiều quay đúng theo thiết kế. Đây là các yếu tố cốt lõi giúp khớp nối truyền chuyển động hiệu quả và duy trì hoạt động ổn định của Bơm dầu truyền nhiệt RY65-50-160.

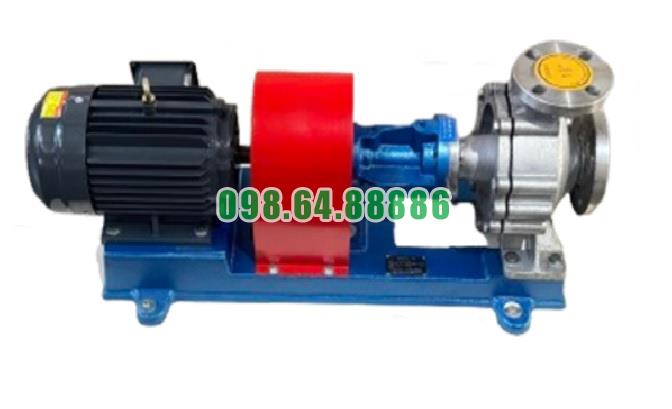

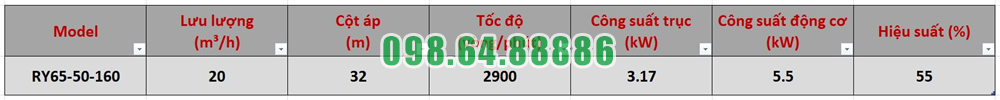

Bơm dầu chịu nhiệt RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, tốc độ quay 2900 vòng/phút, cột áp 32 m
