Tính năng làm kín chống rò rỉ của Bơm dầu truyền nhiệt RY50-32-250A là yếu tố đặc biệt quan trọng khi thiết bị làm việc với dầu nóng trong hệ thống tuần hoàn nhiệt. Tuy nhiên, theo đúng tài liệu nhà sản xuất, không nên hiểu theo nghĩa “chống rò rỉ tuyệt đối”, bởi bộ làm kín có thể xuất hiện rò rỉ nhẹ trong giai đoạn chạy rà. Cấu tạo làm kín thực tế của dòng RY sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Packing được bố trí tại khu vực trục bơm đi qua nắp bơm. Đây là vị trí có nguy cơ rò rỉ cao do trục liên tục quay trong khi phía bên trong chứa dầu truyền nhiệt.
Bộ chèn packing tạo lớp làm kín bao quanh trục, giúp hạn chế dầu nóng thoát ra ngoài trong quá trình bơm vận hành.
Trong sơ đồ cấu tạo của dòng RY, nhà sản xuất thể hiện rõ phớt dầu và bộ chèn làm kín là hai bộ phận thuộc khu vực làm kín của bơm.
Ưu điểm của bộ chèn packing là có thể duy trì khả năng làm kín trong khi trục vẫn quay liên tục. Khi được lắp đúng và ở trạng thái tốt, packing giúp kiểm soát lượng dầu rò rỉ tại vị trí trục, hạn chế dầu nóng thoát ra khu vực bên ngoài.
Bên cạnh packing, Bơm dầu truyền nhiệt RY50-32-250A còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu hỗ trợ tăng khả năng kiểm soát môi chất tại khu vực trục và cụm ổ trục. Việc sử dụng vật liệu chịu nhiệt phù hợp với đặc điểm làm việc của bơm dầu nóng.
Dòng bơm RY được thiết kế để vận chuyển môi chất có nhiệt độ không vượt quá 350°C.
Do đó, cụm làm kín phải chịu ảnh hưởng đáng kể của nhiệt độ. Sự kết hợp giữa packing và phớt dầu chịu nhiệt giúp hệ thống làm kín thích nghi tốt hơn với điều kiện vận hành này.
Điểm đáng chú ý của tính năng làm kín chống rò rỉ của Bơm dầu truyền nhiệt RY50-32-250A là không phụ thuộc vào một chi tiết đơn lẻ.
Cụm làm kín gồm:
Packing làm kín trực tiếp quanh trục.
Phớt dầu chịu nhiệt hỗ trợ kiểm soát dầu và bảo vệ khu vực phía sau.
Sự kết hợp này giúp tăng khả năng hạn chế rò rỉ trong quá trình bơm làm việc liên tục với dầu nóng.
Theo hướng dẫn bảo dưỡng, bộ làm kín của dòng RY khi mới vận hành có thể xuất hiện rò rỉ nhẹ. Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.
Vì vậy, xét theo tài liệu kỹ thuật, cách diễn đạt chính xác hơn là khả năng làm kín tốt và hạn chế rò rỉ, thay vì khẳng định không thể xảy ra rò rỉ trong mọi điều kiện.
Nếu lượng dầu rò rỉ tăng lên hoặc kéo dài bất thường, cần kiểm tra packing, phớt dầu và tình trạng trục bơm. Việc phát hiện sớm tình trạng làm kín suy giảm giúp tránh để dầu nóng rò rỉ nhiều ra khu vực bên ngoài.
Khi bảo dưỡng, tài liệu hướng dẫn tháo vòng chặn và bộ chèn làm kín ra khỏi buồng làm kín trên nắp bơm.
Sau khi tháo, các chi tiết bị mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới trước khi lắp lại.
Khả năng tháo kiểm tra riêng cụm làm kín giúp duy trì hiệu quả chống rò rỉ của RY50-32-250A trong quá trình sử dụng lâu dài.
Tính năng làm kín chống rò rỉ của Bơm dầu truyền nhiệt RY50-32-250A được tạo nên bởi sự kết hợp giữa bộ chèn packing và phớt dầu cao su chịu nhiệt. Cấu tạo này giúp hạn chế dầu nóng thoát ra tại vị trí trục, đồng thời hỗ trợ bảo vệ các bộ phận phía sau của cụm bơm.
Tuy nhiên, theo đúng tài liệu nhà sản xuất, không nên khẳng định RY50-32-250A có khả năng “chống rò rỉ tuyệt đối”. Trong giai đoạn chạy rà vẫn có thể xuất hiện rò rỉ nhẹ. Khi packing và phớt dầu được lắp đúng, kiểm tra định kỳ và thay thế kịp thời, hệ thống làm kín sẽ duy trì khả năng kiểm soát rò rỉ hiệu quả trong môi trường dầu truyền nhiệt nhiệt độ cao.
Bơm dầu truyền nhiệt RY50-32-250A là giải pháp chuyên dùng để luân chuyển dầu nóng trong các hệ thống gia nhiệt công nghiệp. Theo tài liệu kỹ thuật dòng RY, bơm được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C.
RY50-32-250A có thông số làm việc chính:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Công suất động cơ: 7,5 kW
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Nhiệm vụ chính của Bơm dầu truyền nhiệt RY50-32-250A là tạo dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Dầu tải nhiệt sau khi được gia nhiệt sẽ được bơm đưa qua đường ống đến các thiết bị trao đổi nhiệt. Sau khi truyền nhiệt, dầu quay trở lại bộ gia nhiệt để tiếp tục chu trình.
Việc duy trì dòng tuần hoàn liên tục giúp hệ thống truyền nhiệt ổn định và hạn chế tình trạng dầu nóng bị lưu lại quá lâu tại một vị trí.
Với lưu lượng 16 m³/h, RY50-32-250A có khả năng duy trì lượng dầu tải nhiệt tương đối lớn trong hệ thống.
Lưu lượng này giúp dầu nóng được vận chuyển đều qua các đường ống và thiết bị sử dụng nhiệt, từ đó duy trì quá trình trao đổi nhiệt liên tục.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc ở lưu lượng thấp, cần sử dụng bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Trong hệ thống luân chuyển dầu nóng, dầu phải đi qua đường ống, van, co nối và các thiết bị trao đổi nhiệt. Những bộ phận này đều tạo ra tổn thất áp suất.
Cột áp 60 m của RY50-32-250A giúp tạo năng lượng cần thiết để dòng dầu nóng vượt qua trở lực và tiếp tục tuần hoàn.
Theo tài liệu kỹ thuật, điểm làm việc thực tế của hệ thống cần nằm trong vùng đường đặc tính phù hợp của bơm và nên ưu tiên vùng hiệu suất tốt.
Ưu điểm nổi bật của Bơm dầu truyền nhiệt RY50-32-250A là khả năng làm việc trong hệ thống dầu tải nhiệt có nhiệt độ cao.
Dòng RY được nhà sản xuất quy định sử dụng với môi chất có nhiệt độ không vượt quá 350°C.
Nhờ giới hạn nhiệt độ này, RY50-32-250A có thể được sử dụng trong nhiều hệ thống cần tuần hoàn dầu nóng ở nhiệt độ cao, miễn là loại dầu và toàn bộ thiết bị trong hệ thống cũng đáp ứng điều kiện nhiệt độ tương ứng.
RY50-32-250A thuộc dòng bơm có cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy và truyền động thông qua khớp nối mềm.
Dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Theo nhà sản xuất, thiết kế này giúp kết cấu cụm bơm gọn, đơn giản và nâng cao độ tin cậy trong vận hành.
Đây là những đặc điểm phù hợp với hệ thống cần bơm dầu nóng liên tục trong thời gian dài.
Khi dầu tải nhiệt đã ở nhiệt độ cao, RY50-32-250A phải được gia nhiệt sơ bộ trước khi khởi động chính thức.
Theo tài liệu:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp thân bơm và các chi tiết bên trong thích nghi với nhiệt độ dầu, hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.
Trước khi khởi động, phải mở hoàn toàn van hút và đóng van xả. Sau khi bơm đạt tốc độ ổn định và đồng hồ áp suất xả có tín hiệu phù hợp, mở từ từ van xả để điều chỉnh lưu lượng.
Nhà sản xuất yêu cầu không để bơm chạy với van xả đóng quá 3 phút và không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực, làm dòng dầu không ổn định.
Giải pháp luân chuyển dầu nóng nhiệt độ cao bằng Bơm dầu truyền nhiệt RY50-32-250A phù hợp với hệ thống cần duy trì dòng dầu tải nhiệt liên tục ở lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ 2.900 vòng/phút.
Khả năng làm việc với môi chất đến giới hạn 350°C, kết hợp cột áp tương đối cao và thiết kế chuyên dụng cho dầu tải nhiệt, giúp RY50-32-250A đáp ứng tốt nhiệm vụ luân chuyển dầu nóng trong hệ thống gia nhiệt. Để đạt hiệu quả ổn định, cần vận hành đúng lưu lượng, gia nhiệt sơ bộ và tuân thủ trình tự khởi động theo hướng dẫn kỹ thuật.

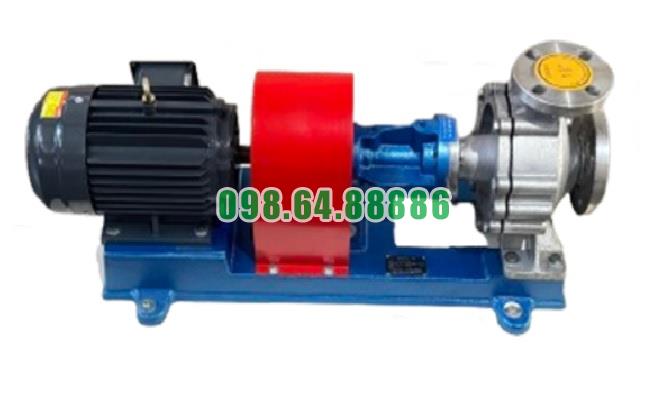

Bơm tuần hoàn dầu nóng RY50-32-250A công suất 7.5 kW, tốc độ 2900 vòng/phút, cột áp 60 m, lưu lượng 16 m3/h
