Bơm dầu truyền nhiệt trục ngang RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Tải báo giá
• Mã SP
: RY40-25-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 10 m3/h;Công suất 2.2 kw;Cột áp 28m;Tốc độ quay 2900 vòng/phút
Đang xử lý...


Thông tin sản phẩm


Chi tiết cấu tạo cụm thân bơm dầu truyền nhiệt RY40-25-160

Cụm thân bơm của RY40-25-160 là khu vực trực tiếp tiếp nhận, dẫn hướng và chứa dòng dầu truyền nhiệt trong quá trình bơm hoạt động. Đây cũng là phần chịu tác động trực tiếp của nhiệt độ và áp lực môi chất. Cụm này tập trung quanh thân bơm, cửa hút DN40, cửa xả DN25, nắp bơm và khu vực bố trí bánh công tác đường kính danh nghĩa 160 mm.

Thiết kế cụm thân bơm có ảnh hưởng trực tiếp đến khả năng đạt lưu lượng 10 m³/h, cột áp 28 m và duy trì dòng dầu nóng ổn định khi bánh công tác quay ở tốc độ 2.900 vòng/phút.

1. Thân bơm là bộ phận chính của cụm thủy lực

Thân bơm tạo nên khoang chính chứa dầu truyền nhiệt và bao quanh bánh công tác.

Khi RY40-25-160 hoạt động, dầu liên tục đi vào thân bơm, nhận năng lượng từ bánh công tác rồi được dẫn đến cửa xả.

Có thể hình dung đường dầu trong cụm thân bơm:

Cửa hút DN40 → tâm bánh công tác → bánh công tác → khoang thân bơm → cửa xả DN25

Vì vậy, thân bơm vừa đóng vai trò kết cấu chịu lực vừa là bộ phận trực tiếp định hướng dòng môi chất.

2. Cửa hút DN40 được bố trí theo phương trục

Con số 40 trong RY40-25-160 thể hiện kích thước danh nghĩa của cửa hút là DN40.

Cửa hút được bố trí theo phương trục của bánh công tác. Dầu từ đường ống hút đi vào phía trước thân bơm rồi tiến trực tiếp về khu vực tâm bánh công tác.

Đưa dầu vào đúng vùng tiếp nhận của bánh công tác

Tâm bánh công tác là nơi môi chất bắt đầu nhận năng lượng từ bộ phận quay.

Thiết kế cửa hút hướng trục tạo đường dầu tương đối trực tiếp:

Đường hút → DN40 → tâm bánh công tác

Nhờ đó, dầu được đưa đến khu vực làm việc của bánh công tác trước khi thay đổi hướng chuyển động.

3. Khoang trung tâm chứa bánh công tác 160 mm

Bên trong cụm thân bơm là khu vực bố trí bánh công tác có đường kính ngoài danh nghĩa 160 mm.

Bánh công tác được gắn trên trục và nằm trong khoang thân bơm với vị trí được xác định chính xác.

Khi động cơ hoạt động, bánh công tác quay ở tốc độ 2.900 vòng/phút, truyền năng lượng cho dầu đang đi vào từ cửa hút.

Khoảng không giữa bánh công tác và thân bơm rất quan trọng

Bánh công tác phải có không gian thích hợp để quay mà không tiếp xúc trực tiếp với thân bơm.

Trục và ổ bi giữ bánh công tác đúng tâm, trong khi thân bơm tạo khoang bao quanh phần quay.

Sự phối hợp chính xác giữa hai bộ phận giúp dầu di chuyển đúng đường và hạn chế ma sát cơ khí không mong muốn.

4. Bánh công tác chuyển dầu từ tâm ra phía ngoài

Mặc dù bánh công tác thuộc cụm rôto, nó nằm trực tiếp bên trong cụm thân bơm nên có quan hệ chặt chẽ với cấu tạo của phần này.

Dầu đi vào vùng tâm bánh công tác, sau đó được các cánh quay đưa dần ra mép ngoài.

Đường chuyển động cơ bản là:

Tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác → thân bơm

Tại đây, thân bơm tiếp nhận lượng dầu vừa rời khỏi bánh công tác.

5. Thân bơm thu dòng dầu từ bánh công tác

Sau khi dầu được đưa ra khỏi mép bánh công tác, thân bơm đảm nhiệm nhiệm vụ thu nhận và dẫn lượng dầu này về phía cửa xả.

Do bánh công tác quay liên tục, dầu cũng liên tục được đẩy vào khoang thân bơm.

Thiết kế khoang dòng chảy phải phối hợp với bánh công tác để lượng dầu không chỉ nhận vận tốc mà còn có thể được đưa ra khỏi bơm với mức năng lượng phù hợp.

Đây là cơ sở để RY40-25-160 đạt điểm làm việc khoảng 10 m³/h tại 28 m cột áp.

6. Cửa xả DN25 được bố trí theo hướng kính

Con số 25 trong tên model thể hiện cửa đẩy có kích thước danh nghĩa DN25.

Khác với cửa hút nằm theo phương trục, cửa xả được bố trí theo hướng kính và hướng lên trên.

Vì vậy, hướng dòng dầu thay đổi rõ rệt khi đi qua cụm thân bơm:

Hút dọc trục → qua bánh công tác → chuyển ra hướng kính → cửa xả DN25

Đây là một đặc điểm thiết kế nổi bật của cụm thủy lực RY40-25-160.

7. Nắp bơm khép kín khoang chứa dầu nóng

Nắp bơm kết hợp với thân bơm tạo thành không gian kín chứa bánh công tác và môi chất.

Bộ phận này nằm ở phía sau khu vực bánh công tác và đồng thời là nơi trục bơm đi xuyên qua để kết nối phần thủy lực với cụm truyền động.

Do đó, nắp bơm có hai nhiệm vụ quan trọng:

Khép kín khoang dầu + tạo vùng chuyển tiếp cho trục bơm

Độ ổn định của mối ghép giữa thân và nắp bơm có ảnh hưởng trực tiếp đến khả năng giữ kín môi chất trong cụm thủy lực.

8. Vị trí trục xuyên qua nắp bơm là khu vực đặc biệt

Bánh công tác nằm trong thân bơm nhưng phải nhận chuyển động từ động cơ ở phía ngoài. Vì vậy, trục phải đi xuyên qua nắp bơm.

Điều này tạo ra một vị trí mà chi tiết quay đi xuyên qua một chi tiết cố định.

Đây cũng chính là khu vực cần bố trí hệ thống làm kín để hạn chế dầu nóng đi theo khe hở quanh trục ra phía sau.

Có thể hình dung:

Khoang dầu → nắp bơm → vùng làm kín quanh trục → gối đỡ

Như vậy, nắp bơm không chỉ đóng khoang thủy lực mà còn liên kết trực tiếp với khu vực làm kín của bơm.

9. Mối ghép thân bơm và nắp bơm tạo thành khoang chịu áp

Trong quá trình vận hành, dầu bên trong RY40-25-160 không chỉ có nhiệt độ cao mà còn chịu áp lực do bánh công tác tạo ra.

Thân bơm và nắp bơm vì vậy phải tạo thành một cụm liên kết chắc chắn để duy trì khoang chứa môi chất.

Các bộ phận chịu áp và đầu nối của dòng bơm được thiết kế cho cấp áp lực tương ứng đến 16 bar.

Đặc điểm này giúp cụm thân bơm thích hợp với nhiệm vụ chứa và vận chuyển dầu nóng trong hệ thống tuần hoàn công nghiệp khi điều kiện thực tế nằm trong giới hạn thiết kế.

10. Cụm thân bơm chịu tác động nhiệt trực tiếp nhất

Trong toàn bộ RY40-25-160, thân bơm và nắp bơm là những bộ phận chịu ảnh hưởng trực tiếp nhất từ nhiệt độ môi chất.

Dầu nóng đi liên tục qua:

Cửa hút → thân bơm → bánh công tác → khoang đẩy → cửa xả

Do đó, nhiệt từ dầu được truyền trực tiếp vào các bề mặt của cụm thân.

Đây cũng là lý do cụm ổ bi không được bố trí sát ngay thân bơm mà được đặt phía sau thông qua phần kết cấu trung gian.

11. Cụm thân bơm liên kết với gối đỡ phía sau

Phía sau nắp bơm là phần gối đỡ liên kết cụm thủy lực với thân ổ trục.

Có thể chia RY40-25-160 thành hai vùng chính:

Cụm thân bơm nóng → gối đỡ → cụm ổ trục

Cách bố trí này giúp phần thân bơm tập trung vào nhiệm vụ chứa và dẫn dầu, trong khi phần phía sau đảm nhiệm việc đỡ trục và truyền động.

Đồng thời, khoảng cách này hỗ trợ hạn chế nhiệt từ thân bơm truyền trực tiếp đến hai ổ bi.

12. Cụm thân bơm và bánh công tác phải làm việc đồng bộ

Khả năng tạo lưu lượng của RY40-25-160 không phụ thuộc riêng vào bánh công tác hay riêng vào thân bơm.

Bánh công tác chịu trách nhiệm truyền năng lượng cho dầu, còn thân bơm thu và định hướng dòng môi chất về cửa xả.

Mối quan hệ có thể tóm tắt:

Bánh công tác tạo chuyển động → thân bơm thu dòng → cửa xả đưa dầu ra hệ thống

Nếu vị trí tương đối giữa bánh công tác và thân bơm không ổn định, đặc tính dòng chảy và độ rung của bơm đều có thể bị ảnh hưởng.

13. Kết cấu cụm thân bơm hỗ trợ dòng chảy liên tục

Khi RY40-25-160 hoạt động, các quá trình bên trong cụm thân diễn ra đồng thời.

Dầu liên tục đi qua DN40 vào tâm bánh công tác. Bánh công tác liên tục đưa dầu ra ngoài. Thân bơm liên tục thu lượng dầu này và chuyển tới DN25.

Nhờ đó hình thành chu trình:

Hút dầu → tăng năng lượng → thu dòng → đẩy dầu

Quá trình không ngừng lặp lại trong suốt thời gian bơm hoạt động.

14. Cấu tạo cụm thân bơm gắn trực tiếp với thông số RY40-25-160

Các kích thước và bộ phận của cụm thân bơm được phối hợp với điểm làm việc của model:

  • Cửa hút: DN40.
  • Cửa xả: DN25.
  • Bánh công tác danh nghĩa: 160 mm.
  • Lưu lượng: 10 m³/h.
  • Cột áp: 28 m.
  • Tốc độ bánh công tác: 2.900 vòng/phút.

Như vậy, ký hiệu 40-25-160 không chỉ là tên model mà phản ánh trực tiếp ba đặc điểm cơ bản của cụm thủy lực: kích thước cửa hút, kích thước cửa xả và đường kính danh nghĩa bánh công tác.

Chi tiết cấu tạo cụm thân bơm dầu truyền nhiệt RY40-25-160 tập trung vào các bộ phận trực tiếp hình thành và kiểm soát đường đi của môi chất gồm thân bơm, cửa hút DN40, nắp bơm, khoang bánh công tác và cửa xả DN25. Bánh công tác danh nghĩa 160 mm được bố trí bên trong thân bơm và quay ở 2.900 vòng/phút để truyền năng lượng cho dầu.

Dầu đi vào theo phương trục qua DN40, tới tâm bánh công tác, chuyển ra mép ngoài rồi được thân bơm thu lại và dẫn tới DN25 theo hướng kính. Nắp bơm khép kín khoang dầu đồng thời tạo vị trí cho trục đi qua và kết nối với vùng làm kín phía sau.

Chính sự phối hợp chặt chẽ giữa thân bơm – nắp bơm – bánh công tác – cửa hút – cửa xả tạo nên cụm thủy lực của RY40-25-160, giúp bơm duy trì điểm làm việc khoảng 10 m³/h và cột áp 28 m trong hệ thống tuần hoàn dầu truyền nhiệt.




Ứng dụng bơm dầu truyền nhiệt RY40-25-160 trong ngành sản xuất nhựa và cao su

Trong ngành sản xuất nhựa và cao su, bơm dầu truyền nhiệt RY40-25-160 được sử dụng chủ yếu để tuần hoàn dầu tải nhiệt đến các thiết bị cần gia nhiệt. Bơm không trực tiếp vận chuyển nhựa nóng chảy hoặc cao su mà vận chuyển dầu nóng trong một mạch riêng, giúp truyền nhiệt gián tiếp đến bồn phản ứng, bồn khuấy, khuôn ép và máy ép nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m và động cơ 2,2 kW, RY40-25-160 phù hợp với những hệ thống dầu truyền nhiệt có nhu cầu tuần hoàn tương ứng.

Tuần hoàn dầu nóng cho bồn sản xuất nhựa

Trong quá trình sản xuất nhựa, nhiều bồn phản ứng hoặc bồn phối trộn cần được gia nhiệt để nguyên liệu đạt nhiệt độ thích hợp.

RY40-25-160 đưa dầu nóng từ thiết bị gia nhiệt vào áo nhiệt bao quanh bồn. Nhiệt từ dầu truyền qua thành kim loại và làm nóng nguyên liệu bên trong mà dầu tải nhiệt không tiếp xúc trực tiếp với sản phẩm.

Sau khi truyền một phần nhiệt, dầu quay về thiết bị gia nhiệt và tiếp tục được bơm tuần hoàn theo chu trình:

Thiết bị gia nhiệt → RY40-25-160 → Áo gia nhiệt của bồn → Đường hồi → Thiết bị gia nhiệt.

Nhờ dòng tuần hoàn liên tục, bồn được bổ sung nhiệt thường xuyên trong suốt quá trình sản xuất.

Ứng dụng cho bồn khuấy và phối trộn nhựa

Một số nguyên liệu nhựa và phụ gia có độ nhớt thay đổi đáng kể theo nhiệt độ. Khi nhiệt độ giảm, hỗn hợp có thể đặc hơn và gây khó khăn cho quá trình khuấy trộn.

RY40-25-160 có thể tuần hoàn dầu nóng qua áo gia nhiệt của bồn khuấy để duy trì nguồn nhiệt. Trong khi cánh khuấy trộn nguyên liệu bên trong, dầu truyền nhiệt lưu thông bên ngoài thành bồn.

Vai trò của bơm ở đây là duy trì dòng dầu nóng liên tục, giúp hệ thống cấp nhiệt ổn định hơn trong thời gian phối trộn.

Cấp nhiệt cho khuôn và máy ép nhựa

Đối với các thiết bị ép nhựa sử dụng dầu tải nhiệt, RY40-25-160 có thể đưa dầu nóng qua các đường dẫn bên trong khuôn hoặc tấm ép.

Khi dầu đi qua, nhiệt truyền sang thân khuôn và làm nóng khu vực tạo hình sản phẩm. Dầu đã giảm nhiệt được đưa trở về nguồn gia nhiệt để tiếp tục chu trình.

Nhờ đó, bơm giúp duy trì nhiệt độ làm việc của khuôn, đặc biệt trong những dây chuyền phải thực hiện nhiều chu kỳ sản xuất liên tục.

Ứng dụng trong máy ép cao su

Trong ngành cao su, RY40-25-160 đặc biệt phù hợp với các máy ép sử dụng tấm ép hoặc khuôn được gia nhiệt bằng dầu nóng.

Dầu truyền nhiệt được bơm qua những đường dầu bên trong tấm ép. Nhiệt từ dầu truyền sang tấm kim loại, sau đó tiếp tục truyền đến khuôn và sản phẩm cao su.

Mỗi chu kỳ ép đều làm khuôn mất đi một phần nhiệt. RY40-25-160 liên tục đưa dầu nóng mới tới để bù lượng nhiệt đã truyền cho sản phẩm, giúp hạn chế tình trạng nhiệt độ khuôn giảm mạnh giữa các chu kỳ.

Tuần hoàn dầu cho quá trình lưu hóa cao su

Nhiệt độ là yếu tố quan trọng trong quá trình lưu hóa. Nếu thiết bị lưu hóa sử dụng dầu tải nhiệt, RY40-25-160 có thể đảm nhiệm việc tuần hoàn dầu giữa nguồn gia nhiệt và thiết bị.

Bơm liên tục đưa dầu nóng đến khu vực cần nhiệt, sau đó đưa dầu đã giảm nhiệt trở lại nguồn gia nhiệt.

Nhờ vòng tuần hoàn này, thiết bị có thể tiếp tục nhận nhiệt trong toàn bộ thời gian lưu hóa mà không cần đặt nguồn nhiệt trực tiếp tại từng khuôn.

Ý nghĩa của lưu lượng 10 m³/h và cột áp 28 m

Trong hệ thống nhựa và cao su, lưu lượng 10 m³/h giúp RY40-25-160 vận chuyển một lượng dầu phù hợp tại điểm làm việc thiết kế, trong khi cột áp 28 m giúp dòng dầu vượt qua trở lực của đường ống, van, áo gia nhiệt và các đường dẫn trong khuôn.

Lưu lượng thực tế còn phụ thuộc vào trở lực của từng hệ thống. Vì vậy, RY40-25-160 phù hợp khi nhu cầu tuần hoàn của dây chuyền tương ứng với đặc tính làm việc của bơm.

RY40-25-160 chỉ vận chuyển dầu truyền nhiệt

Khi ứng dụng trong ngành nhựa và cao su, cần phân biệt rõ RY40-25-160 không phải bơm nhựa nóng chảy hay bơm cao su.

Môi chất mà bơm vận chuyển chủ yếu là dầu truyền nhiệt sạch, không chứa hạt rắn. Nhựa hoặc cao su nằm trong thiết bị sản xuất, còn dầu nóng hoạt động trong mạch gia nhiệt riêng. Hai môi chất trao đổi nhiệt gián tiếp thông qua thành bồn, tấm ép hoặc khuôn.

Ứng dụng bơm dầu truyền nhiệt RY40-25-160 trong ngành sản xuất nhựa và cao su tập trung vào nhiệm vụ tuần hoàn dầu nóng cho bồn phản ứng, bồn khuấy, khuôn gia nhiệt, máy ép và thiết bị lưu hóa.

Với lưu lượng 10 m³/h, cột áp 28 m và công suất động cơ 2,2 kW, RY40-25-160 giúp duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sản xuất. Vai trò cốt lõi của bơm là vận chuyển nhiệt thông qua dầu tải nhiệt, từ đó hỗ trợ duy trì điều kiện nhiệt cần thiết trong các công đoạn sản xuất nhựa và cao su.

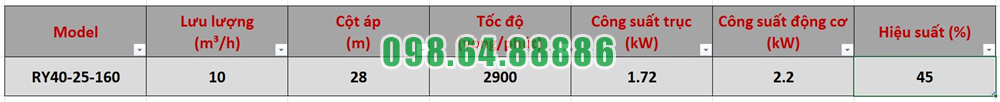

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY


Hình ảnh thực tế bơm dầu truyền nhiệt RY

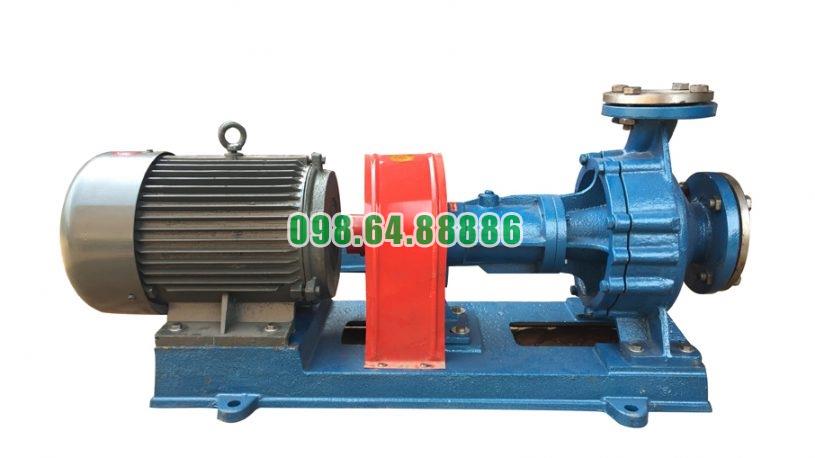

Bơm dầu truyền nhiệt trục ngang RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
