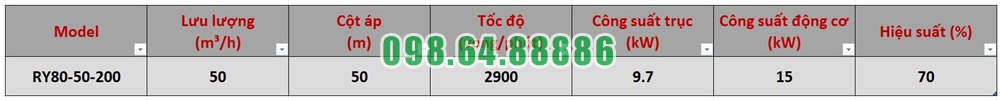

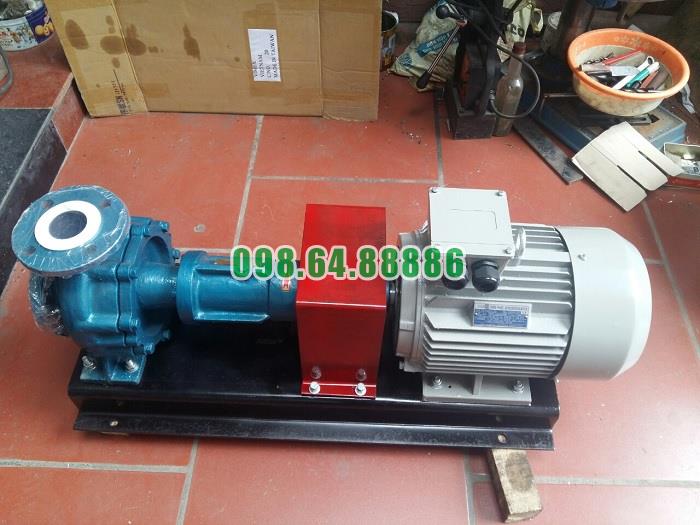

Bơm dầu truyền nhiệt chịu nhiệt cao RY80-50-200 Lưu lượng 50 m3/h, cột áp 50 m, công suất 15 kW

Cơ chế tản nhiệt tự nhiên độc đáo trên Bơm dầu truyền nhiệt RY80-50-200

Cơ chế tản nhiệt tự nhiên độc đáo trên Bơm dầu truyền nhiệt RY80-50-200 là một trong những đặc điểm quan trọng giúp bơm phù hợp với môi trường làm việc có dầu tải nhiệt ở nhiệt độ cao. Thay vì phụ thuộc vào hệ thống làm mát bằng nước, dòng RY sử dụng chính kết cấu cơ khí để hỗ trợ phân tán nhiệt ra môi trường.

Tách vùng thân bơm nóng khỏi cụm ổ trục

Khi RY80-50-200 vận chuyển dầu tải nhiệt nóng, phần thân bơm là khu vực chịu nhiệt trực tiếp. Nhiệt từ đây có xu hướng truyền dọc theo trục và các chi tiết kim loại về phía cụm ổ bi.

Để hạn chế hiện tượng này, thân ổ trục và giá đỡ được bố trí tạo khoảng cách tương đối với vùng thân bơm nóng. Cách bố trí đó giúp giảm lượng nhiệt truyền trực tiếp đến ổ bi và khu vực truyền động phía sau.

Tản nhiệt ra môi trường bằng kết cấu tự nhiên

Cơ chế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY80-50-200 hoạt động dựa trên khả năng thoát nhiệt từ các bề mặt của giá đỡ, thân ổ trục và các chi tiết trung gian ra không khí xung quanh.

Nhờ có khoảng cách giữa vùng dầu nóng và ổ trục, nhiệt có thêm điều kiện phân tán trước khi truyền sâu vào cụm vòng bi.

Giảm ảnh hưởng nhiệt đến ổ bi

Ổ bi phải làm việc ổn định khi trục quay ở khoảng 2.900 vòng/phút. Nếu nhiệt từ thân bơm truyền quá nhiều về phía ổ trục, nhiệt độ vòng bi và chất bôi trơn có thể tăng lên.

Cơ chế tản nhiệt tự nhiên giúp hạn chế tác động này, từ đó hỗ trợ ổ bi duy trì điều kiện làm việc ổn định hơn khi RY80-50-200 vận hành liên tục với dầu nóng.

Không cần hệ thống làm mát bằng nước

Một ưu điểm nổi bật của thiết kế RY là thay thế kiểu làm mát bằng nước truyền thống bằng cơ chế tản nhiệt tự nhiên.

Điều này giúp RY80-50-200 không cần bổ sung đường cấp nước, đường hồi nước hoặc các thiết bị phụ trợ dành riêng cho làm mát cụm bơm.

Nhờ đó, hệ thống lắp đặt trở nên đơn giản và gọn hơn.

Giảm thiết bị phụ trợ quanh bơm

Việc không sử dụng hệ thống nước làm mát giúp giảm số lượng van, đường ống và điểm kết nối xung quanh cụm bơm.

Đây là lợi thế rõ rệt đối với các hệ thống dầu tải nhiệt công nghiệp, nơi yêu cầu thiết bị vừa chịu nhiệt tốt vừa có kết cấu dễ bố trí và bảo dưỡng.

Hỗ trợ vận hành với dầu tải nhiệt nhiệt độ cao

Dòng RY được thiết kế để vận chuyển môi chất có nhiệt độ cao, theo tài liệu tới mức không vượt quá 350°C.

Trong điều kiện này, tản nhiệt tự nhiên đóng vai trò hỗ trợ bảo vệ phần ổ trục và cụm truyền động khỏi ảnh hưởng nhiệt quá mức từ vùng thân bơm.

Kết hợp với hệ thống bôi trơn ổ trục

Cơ chế tản nhiệt tự nhiên không hoạt động độc lập mà cần kết hợp với việc bôi trơn ổ bi đúng yêu cầu.

Khi ổ bi được bôi trơn đầy đủ và nhiệt từ thân bơm được phân tán hiệu quả, cụm rôto của RY80-50-200 có điều kiện vận hành ổn định hơn trong thời gian dài.

Cơ chế tản nhiệt tự nhiên độc đáo trên Bơm dầu truyền nhiệt RY80-50-200 dựa trên việc bố trí thân ổ trục, giá đỡ và khoảng cách hợp lý giữa vùng chứa dầu nóng với cụm ổ bi để hỗ trợ phân tán nhiệt ra môi trường.

Thiết kế này giúp giảm nhiệt truyền đến ổ trục, loại bỏ nhu cầu sử dụng hệ thống làm mát bằng nước, giảm thiết bị phụ trợ và giữ kết cấu bơm gọn hơn. Đây là một ưu điểm quan trọng giúp RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt nhiệt độ cao trong công nghiệp.
