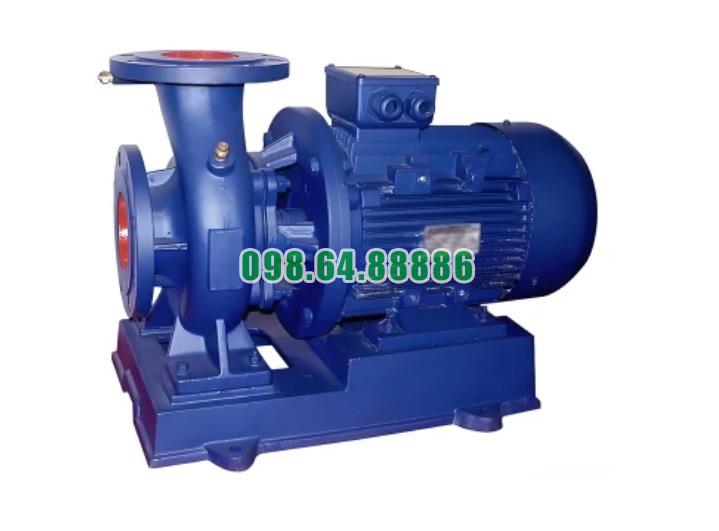

Bơm nước trục ngang SLW100-ISW100-100-I hiệu suất max 192 m3/h được tích hợp động cơ và máy bơm
Bơm nước trục ngang SLW100-ISW100-100-I với lưu lượng 53.3 L/s (tương đương 192 m³/h) bao gồm ba thành phần chính: máy bơm, động cơ và đế bơm. Đây là thiết kế tiêu chuẩn cho dòng bơm trục ngang, đảm bảo sự đồng bộ và hiệu quả trong vận hành. Dưới đây là chi tiết từng phần:
1. Máy bơm (Pump Unit)
1.1. Cấu tạo máy bơm
1.2. Hiệu suất máy bơm
- Lưu lượng: 53.3 L/s (192 m³/h).
- Cột áp: 14 m.
- Hiệu suất: Tối ưu cho việc vận chuyển nước với lưu lượng lớn trong khoảng cách ngắn hoặc trung bình.
2. Động cơ (Motor)
2.1. Đặc điểm động cơ
- Công suất: 11 kW.
- Tốc độ quay: 2900 vòng/phút.
- Loại động cơ: Động cơ cảm ứng ba pha, được thiết kế để làm việc liên tục và ổn định.
- Tiêu chuẩn: Động cơ đạt tiêu chuẩn hiệu suất năng lượng cao (IE2 hoặc IE3), giúp tiết kiệm điện năng.
2.2. Tính năng động cơ
- Kết nối: Trục động cơ được liên kết trực tiếp với trục bơm hoặc qua khớp nối mềm, đảm bảo truyền động mượt mà.
- Hệ thống làm mát: Động cơ có hệ thống làm mát bằng không khí, giúp duy trì nhiệt độ ổn định khi vận hành.
- Bảo vệ: Động cơ được tích hợp bảo vệ quá tải, chống cháy nổ (nếu yêu cầu), đảm bảo an toàn trong môi trường công nghiệp.
3. Đế bơm (Pump Base)
3.1. Cấu tạo đế bơm
- Vật liệu: Thép hoặc gang đúc, có khả năng chịu tải trọng lớn.
- Thiết kế: Được gia cố chắc chắn, phù hợp để cố định bơm và động cơ trên nền hoặc sàn.
3.2. Chức năng của đế bơm
- Ổn định: Đế bơm giúp cố định toàn bộ hệ thống, giảm rung lắc khi vận hành.
- Hỗ trợ lắp đặt: Đế bơm có lỗ bắt vít, dễ dàng gắn cố định vào nền.
- Giảm rung động: Tích hợp chân giảm chấn (nếu cần), giúp giảm tiếng ồn và rung động khi máy bơm hoạt động
Bơm nước trục ngang SLW100-ISW100-100-I hiệu suất max 192 m3/h tuần hoàn lạnh và phòng tắm để điều áp tuần hoàn lạnh và nóng nước và các thiết bị khác
Bơm nước trục ngang SLW100-ISW100-100-I, với lưu lượng tối đa 192 m³/h (53.3 L/s) và động cơ 11 kW, là một lựa chọn lý tưởng trong các hệ thống tuần hoàn lạnh, nóng nước và điều áp trong các ứng dụng dân dụng và công nghiệp. Dưới đây là chi tiết về các ứng dụng của bơm trong những trường hợp này.
1. Ứng dụng trong hệ thống tuần hoàn lạnh và nóng nước
1.1 Vai trò của bơm trong tuần hoàn lạnh và nóng
- Tuần hoàn nước lạnh: Được sử dụng để vận chuyển nước lạnh trong hệ thống làm mát của tòa nhà, khu công nghiệp, hoặc nhà máy.
- Tuần hoàn nước nóng: Đảm bảo luồng nước nóng ổn định cho các hệ thống sưởi, cung cấp nước nóng cho tòa nhà, khách sạn hoặc khu nghỉ dưỡng.
- Duy trì nhiệt độ: Bơm giúp nước được tuần hoàn liên tục, đảm bảo nhiệt độ tại các điểm sử dụng luôn được kiểm soát tốt.
1.2 Đặc điểm của bơm SLW100-ISW100-100-I trong tuần hoàn
- Lưu lượng lớn: Với lưu lượng tối đa 192 m³/h, bơm đáp ứng nhu cầu vận chuyển nước với tốc độ cao trong các hệ thống quy mô lớn.
- Vận hành êm ái: Được thiết kế để giảm thiểu tiếng ồn và rung động, phù hợp với môi trường dân dụng như khách sạn, khu dân cư.
- Hiệu quả năng lượng: Động cơ 11 kW với hiệu suất cao giúp tiết kiệm năng lượng khi vận hành liên tục.
2. Ứng dụng trong phòng tắm và các thiết bị khác
2.1 Điều áp cho hệ thống phòng tắm
- Bơm được sử dụng để điều áp hệ thống cấp nước, đảm bảo nước nóng và lạnh được cung cấp đủ áp lực đến các điểm sử dụng trong phòng tắm.
- Ứng dụng phổ biến:
- Cấp nước cho bồn tắm, vòi sen, hệ thống spa hoặc phòng xông hơi.
- Duy trì áp suất đồng đều trong các hệ thống vòi sen nhiệt độ cao tại khách sạn hoặc khu nghỉ dưỡng.
2.2 Đặc điểm khi sử dụng trong phòng tắm
- Cấp nước ổn định: Đáp ứng nhu cầu sử dụng đồng thời ở nhiều điểm trong tòa nhà hoặc hệ thống lớn.
- Chống ăn mòn: Vật liệu chịu được nhiệt độ và áp suất cao, đảm bảo không bị hư hại khi vận hành với nước nóng hoặc hóa chất nhẹ.
3. Vai trò trong các thiết bị điều áp
3.1 Điều áp trong hệ thống tuần hoàn
- Bơm SLW100-ISW100-100-I giúp duy trì áp suất ổn định trong các hệ thống tuần hoàn nước nóng/lạnh và các thiết bị điều áp.
- Được sử dụng phổ biến trong:
- Hệ thống điều hòa không khí (HVAC).
- Hệ thống cấp nước nóng/lạnh cho nhà cao tầng.
- Hệ thống điều áp nước công nghiệp để cung cấp nước cho nhiều tầng khác nhau.
3.2 Lợi ích của bơm trong hệ thống điều áp
- Tăng hiệu quả vận hành: Giảm thất thoát áp lực trong hệ thống đường ống dài hoặc khi vận chuyển nước lên cao.
- Hoạt động tự động: Kết hợp với các cảm biến áp suất và hệ thống điều khiển để điều chỉnh công suất bơm theo nhu cầu thực tế
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-100-I hiệu suất max 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa.
Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

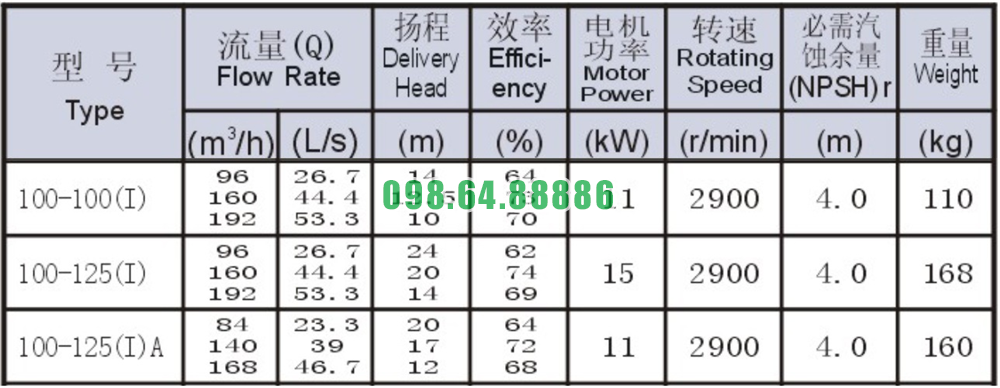

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-100-I hiệu suất max 192 m3/h

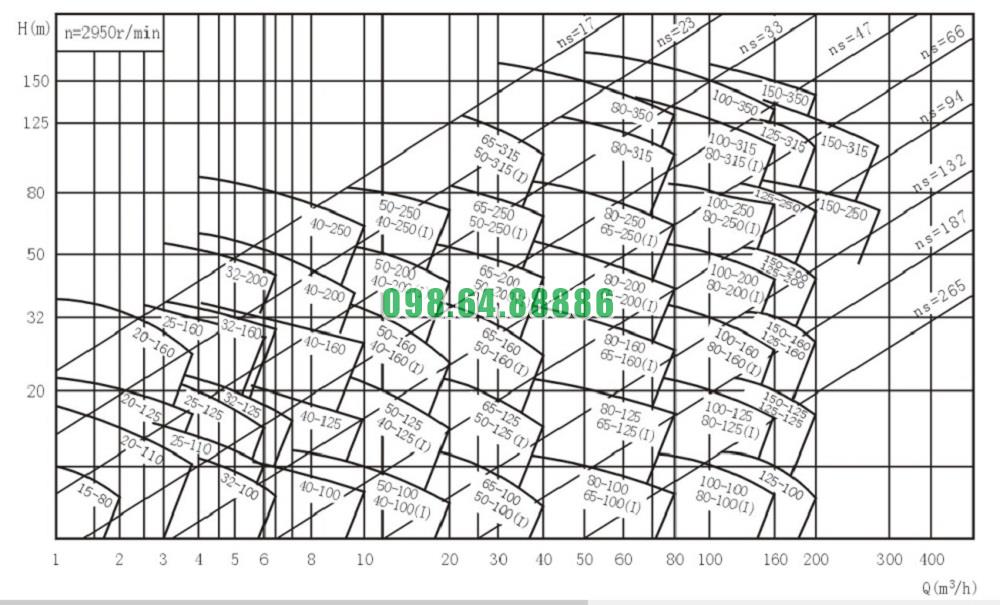

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-100-I hiệu suất max 192 m3/h

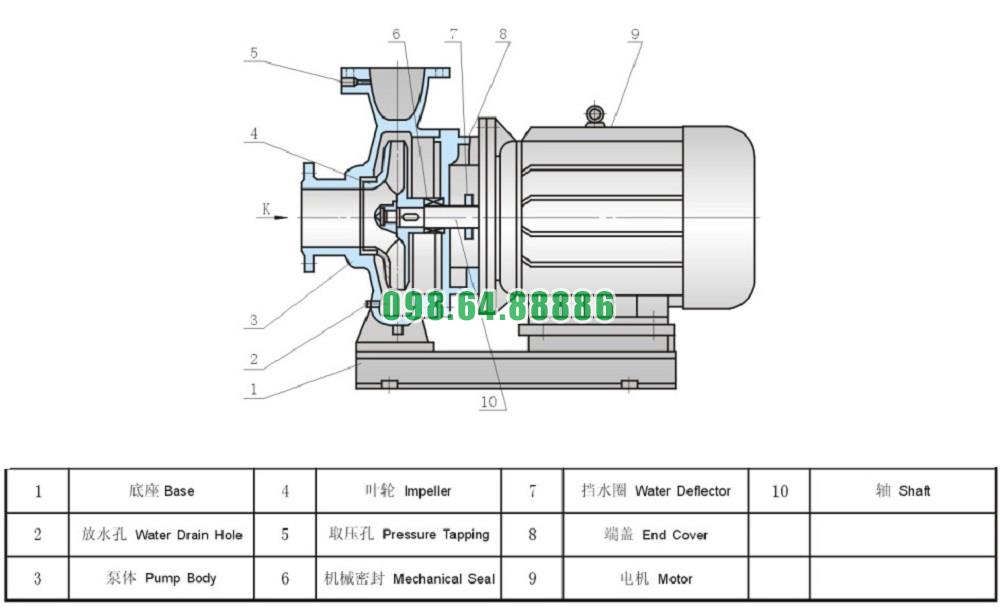

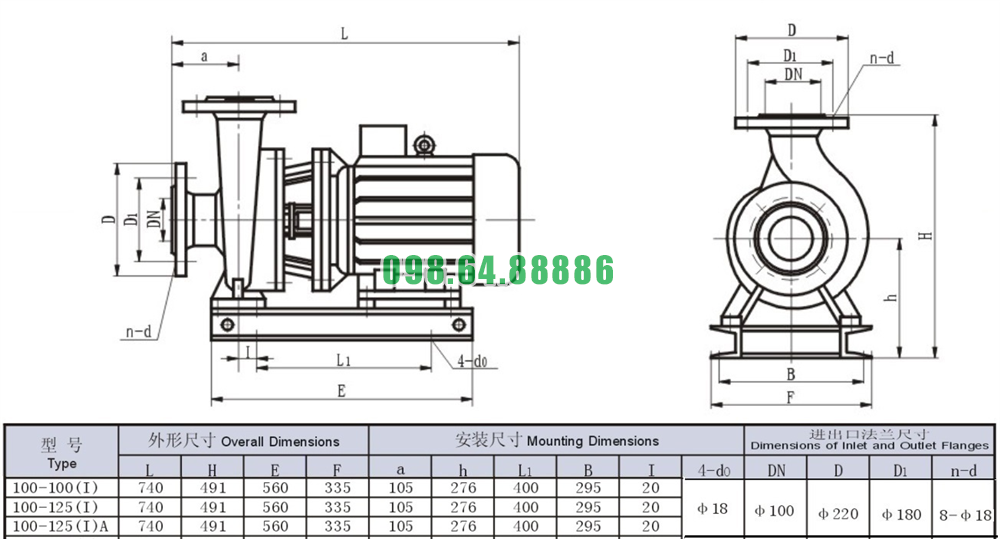

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-100-I hiệu suất max 192 m3/h
