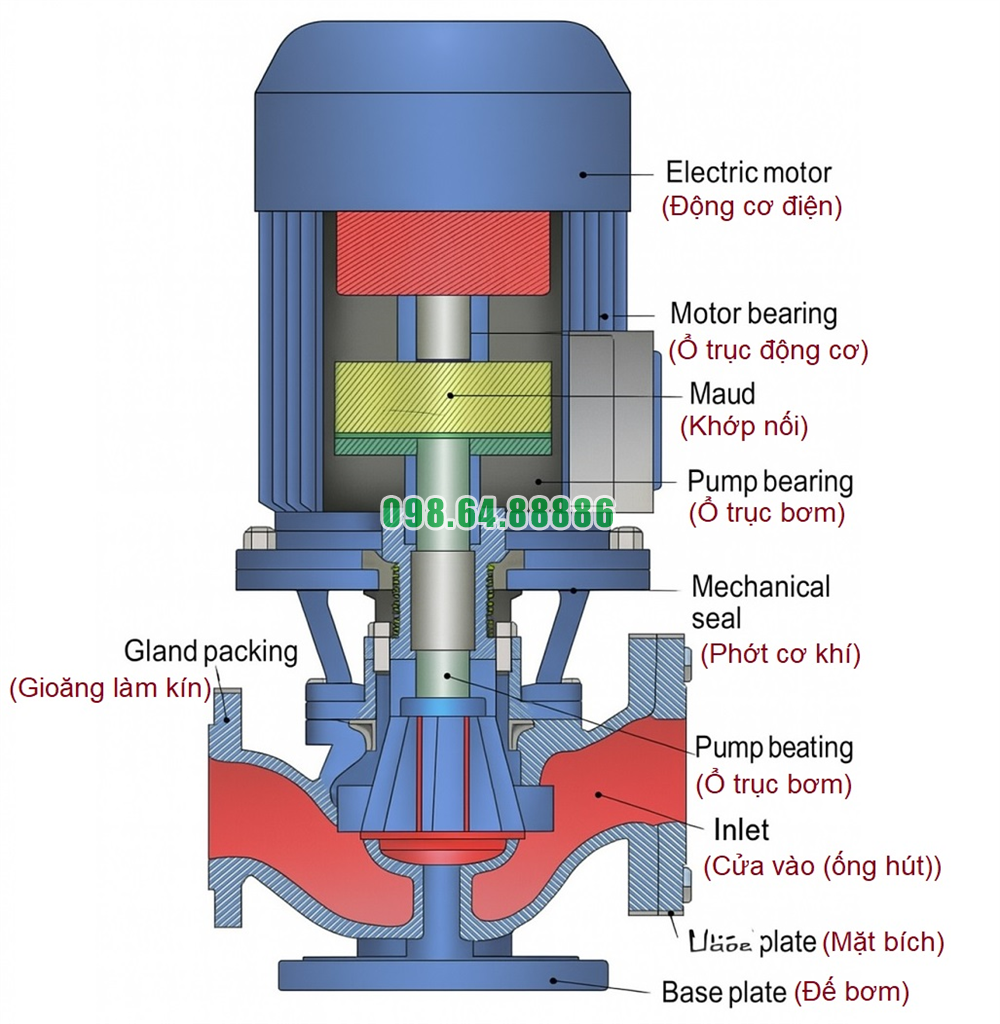

Thân bơm là bộ phận chính có nhiệm vụ bao bọc và định hình toàn bộ buồng làm việc. Được đúc bằng gang cầu hoặc thép không gỉ, thân bơm có khả năng chịu áp lực cao và chống ăn mòn tốt. Thiết kế dạng trục đứng đồng tâm, kiểu inline, giúp việc lắp đặt trở nên linh hoạt và tiết kiệm không gian. Cửa hút và cửa đẩy được bố trí trên cùng một trục ngang, cho phép dễ dàng tích hợp vào hệ thống đường ống hiện hữu mà không cần thay đổi cấu trúc.
Cánh bơm là thành phần tạo ra lực ly tâm, giúp hút chất lỏng vào buồng bơm và đẩy nó ra ngoài với áp lực cao. Được chế tạo từ hợp kim đồng hoặc inox đúc, cánh bơm của model ISG65-315C và IRG65-315C thường là loại cánh kín, một tầng, có độ chính xác cao và được cân bằng động kỹ lưỡng để hạn chế rung lắc khi vận hành. Thiết kế cánh có hình dạng cong thủy lực giúp tăng hiệu suất và giảm tổn thất năng lượng.
Trục bơm là bộ phận truyền động giữa động cơ và cánh bơm. Làm từ thép hợp kim không gỉ, trục bơm có độ cứng cao, chống xoắn và được gia công đạt độ đồng tâm tuyệt đối. Sự chính xác này rất quan trọng để đảm bảo cánh bơm quay ổn định và phớt cơ khí không bị mài mòn bất thường. Trục được nối trực tiếp với trục động cơ trong thiết kế liền trục của bơm inline.
Phớt cơ khí là bộ phận làm kín giữa trục quay và thân bơm, ngăn nước rò rỉ ra ngoài trong quá trình hoạt động. Cấu tạo gồm hai mặt ma sát – một mặt quay gắn với trục, và một mặt tĩnh gắn cố định trong thân bơm. Vật liệu của phớt thường là ceramic, carbon, silicon carbide hoặc tungsten carbide tùy theo ứng dụng. Đây là bộ phận rất quan trọng, dễ mòn, cần bảo trì và thay thế định kỳ để đảm bảo hiệu quả làm kín.
Trục bơm được đỡ bằng hệ thống ổ bi chất lượng cao, giúp quay êm, giảm ma sát và nâng cao tuổi thọ toàn bộ cụm trục. Các ổ bi này có thể được bôi trơn bằng mỡ chịu nhiệt hoặc dầu bôi trơn chuyên dụng, tùy theo cấu hình nhà sản xuất. Toàn bộ hệ thống được gắn trên giá đỡ chắc chắn giúp định vị và chống rung cho trục trong suốt quá trình vận hành.
Bên trong thân bơm là buồng hút và buồng đẩy, được thiết kế dạng xoắn ốc dẫn hướng. Chất lỏng đi vào từ cửa hút sẽ được đưa vào tâm cánh bơm, sau đó dưới tác động của lực ly tâm, sẽ bị đẩy ra rìa và dẫn vào buồng đẩy. Hình dạng buồng được tối ưu hóa để hạn chế tổn thất năng lượng và tạo dòng chảy ổn định.
Bơm ISG65-315C và IRG65-315C sử dụng động cơ điện 3 pha, chuẩn IP55, cấp cách điện F, có công suất phổ biến từ 18.5kW đến 37kW. Động cơ được nối liền trực tiếp với trục bơm, giúp giảm hao hụt truyền động và đảm bảo đồng trục tuyệt đối. Quạt làm mát phía sau động cơ có nhiệm vụ giải nhiệt trong suốt quá trình làm việc, đảm bảo bơm có thể vận hành liên tục và bền bỉ.
Toàn bộ cụm bơm được gắn cố định lên khung chân đế, thường bằng thép tấm hàn hoặc đúc, có lỗ bu-lông tiêu chuẩn giúp dễ dàng bắt chặt vào nền bê tông. Chân đế có thể tích hợp đệm cao su giảm chấn nhằm hạn chế rung động lan truyền xuống sàn và các thiết bị xung quanh. Một số thiết kế có thêm lỗ ren bắt móc cẩu, tiện cho vận chuyển và lắp đặt.
Gioăng cao su hoặc PTFE được lắp ở các vị trí ghép nối như mặt bích, nắp bơm, mặt lắp phớt… nhằm đảm bảo kín khít tuyệt đối, tránh rò rỉ chất lỏng hoặc khí. Đây là chi tiết tuy nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo an toàn vận hành và tiết kiệm chi phí bảo trì.
Cấu tạo của bơm tăng áp inline ISG65-315C và IRG65-315C là một tổng thể đồng bộ gồm nhiều bộ phận chính xác, liên kết chặt chẽ với nhau. Từ thân bơm, cánh bơm, trục, phớt cơ khí cho đến động cơ và chân đế, tất cả đều được thiết kế với mục tiêu tối ưu hiệu suất, tăng độ bền và giảm thiểu sự cố trong quá trình sử dụng. Hiểu rõ cấu tạo này là bước đầu quan trọng để người vận hành sử dụng đúng cách, bảo trì hiệu quả và khai thác tối đa giá trị thiết bị.
Một trong những lợi ích nổi bật của bơm ISG65-315C và IRG65-315C là khả năng tăng áp nhanh và duy trì áp lực ổn định trong suốt quá trình vận hành. Điều này đặc biệt quan trọng với các hệ thống cấp nước:
Cho tòa nhà cao tầng với nhiều điểm sử dụng ở độ cao khác nhau.
Các tuyến ống dài, nơi áp suất thường bị sụt giảm ở đầu ra.
Hệ thống cấp nước với tải tiêu thụ dao động theo giờ cao điểm – thấp điểm.
Nhờ thiết kế cánh kín, trục đồng tâm, vận hành bằng động cơ công suất lớn, các model này cho lưu lượng cao, giúp:
Cấp nước nhanh hơn, rút ngắn thời gian nạp đầy bồn chứa, bể cấp.
Tối ưu hiệu suất của toàn bộ hệ thống, không gây tắc nghẽn do thiếu áp.
Bơm inline trục đứng giúp giảm đáng kể diện tích lắp đặt:
Có thể lắp trực tiếp trên đường ống, không cần bệ đỡ riêng cồng kềnh.
Phù hợp với các phòng kỹ thuật nhỏ, hầm bơm hạn chế không gian.
Điều này đặc biệt có giá trị tại các công trình hiện đại như khách sạn, cao ốc, nơi diện tích kỹ thuật bị giới hạn nghiêm ngặt.
Nhờ truyền động trực tiếp và đồng trục, không qua bộ truyền đai hoặc hộp số, bơm vận hành với:
Hiệu suất cao hơn, giảm điện năng tiêu thụ trên mỗi m³ nước.
Ít tổn thất cơ học, giúp giảm chi phí điện hàng tháng.
Đây là yếu tố kinh tế quan trọng trong hệ thống cấp nước vận hành liên tục 24/7.
Với độ đồng tâm cao và vật liệu chế tạo chuẩn, bơm ISG65-315C, IRG65-315C:
Ít rung động, không gây tiếng ồn lớn khi hoạt động.
Chịu được môi trường ẩm ướt, nước nóng, phù hợp với nhiều điều kiện khắc nghiệt.
Điều này không chỉ kéo dài tuổi thọ bơm, mà còn giảm hư hỏng cho hệ thống đường ống và phụ kiện đi kèm.
Nhờ cấu trúc đơn giản, dễ tháo rời, kỹ thuật viên có thể:
Thay thế phớt, vòng bi, cánh quạt mà không cần tháo toàn bộ bơm ra khỏi hệ thống.
Tiết kiệm thời gian và chi phí bảo trì, đặc biệt khi hệ thống cấp nước không thể dừng lâu.
Model ISG65-315C phù hợp với nước sạch, còn IRG65-315C thích hợp cho:
Nước nóng, nước mềm, nước có tạp chất nhẹ.
Các hệ thống cần nước tái sử dụng, hoặc sử dụng trong xử lý nước sơ cấp.
Giúp mở rộng phạm vi ứng dụng của bơm trong hệ thống cấp nước tổng thể, từ nguồn đầu vào đến thiết bị đầu cuối.
Bơm có thể tích hợp với:
Bộ cảm biến áp suất, bộ điều khiển biến tần (inverter).
Hệ thống điều khiển thông minh (PLC) để duy trì áp suất theo tải thực tế.
Từ đó giúp tiết kiệm điện, giảm hao mòn cơ khí, đồng thời tạo điều kiện để hệ thống cấp nước vận hành hoàn toàn tự động.
Bơm tăng áp inline ISG65-315C và IRG65-315C mang đến loạt lợi ích rõ rệt cho hệ thống cấp nước: áp lực ổn định, tiết kiệm điện, tiết kiệm không gian, vận hành bền bỉ và dễ tích hợp công nghệ tự động hóa. Đây là lựa chọn lý tưởng cho cả hệ thống cấp nước dân dụng lẫn công nghiệp, góp phần nâng cao chất lượng và hiệu quả vận hành dài hạn
